ANKER安克推出了一款安克Prime 150W充電底座，這款產品不僅是桌面充電器，同時還是移動電源快充基站，通過專門設計的Pogo Pin彈簧頂針陣列，可讓安克旗下的如意棒充電寶以及Prime系列200W/250W移動電源等產品做到隨放隨充，并且提供最高150W充電功率，便捷高效同時還能增加桌面同時充電設備數量APP。
此外產品還支持藍牙/WiFi雙模無線連接，通過手機APP可實現對充電底座以及連接的充電寶一鍵管理，支持跨端查看實時功率、設備溫度、當前電量以及靈活的自定義設置，交互體驗拉滿APP。
安克Prime 150W充電底座本體還配備2C1A接口，兼容UFCS、QC、PD、PPS、SCP等快充協議，并支持140W PD3.1快充，性能足以滿足蘋果MacBook Pro等設備的全速快充需求APP。下面我們就一起來看看安克這款產品的具體設計。
安克Prime 150W充電底座開箱
包裝盒正面印有ANKER品牌、產品外觀、名稱以及賣點APP。
背面印有產品應用場景圖，此外還貼有產品參數貼紙APP。
展開全文
產品參數特寫，下面到實物展示環節再詳細介紹APP。
包裝內含安克Prime 150W充電底座、電源線以及用戶手冊APP。

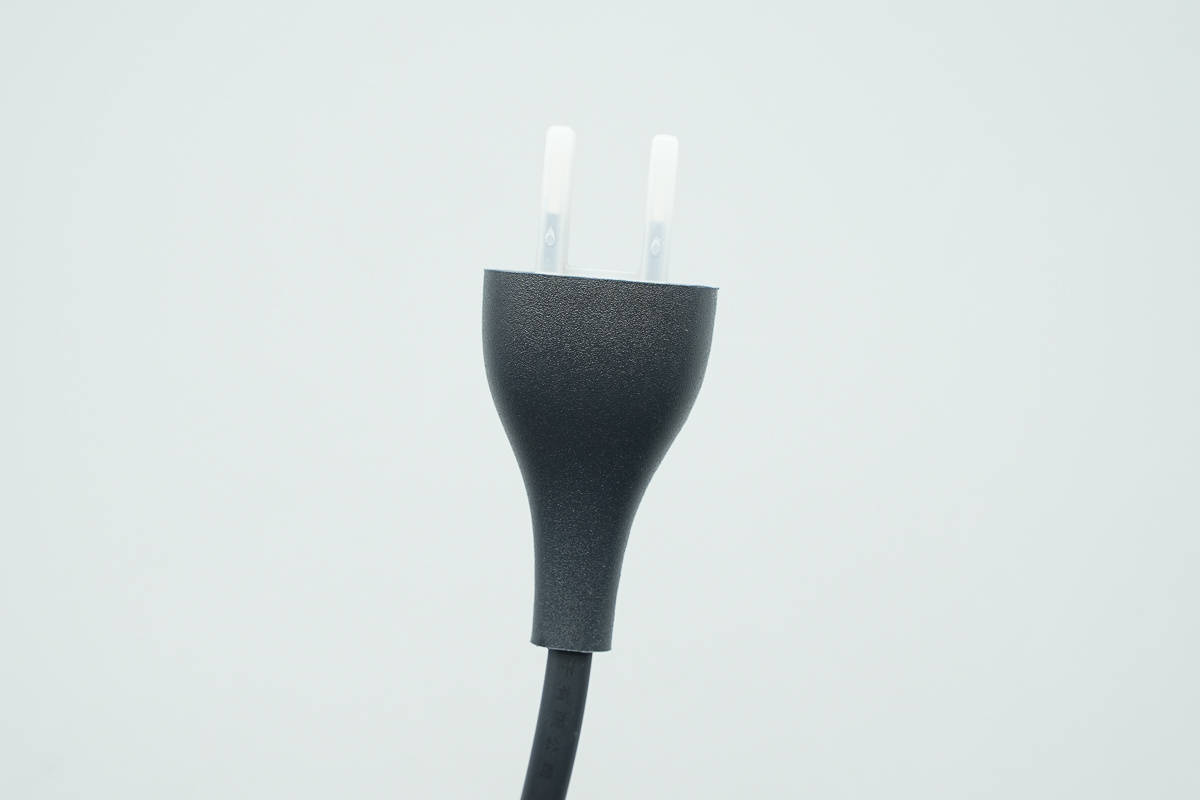

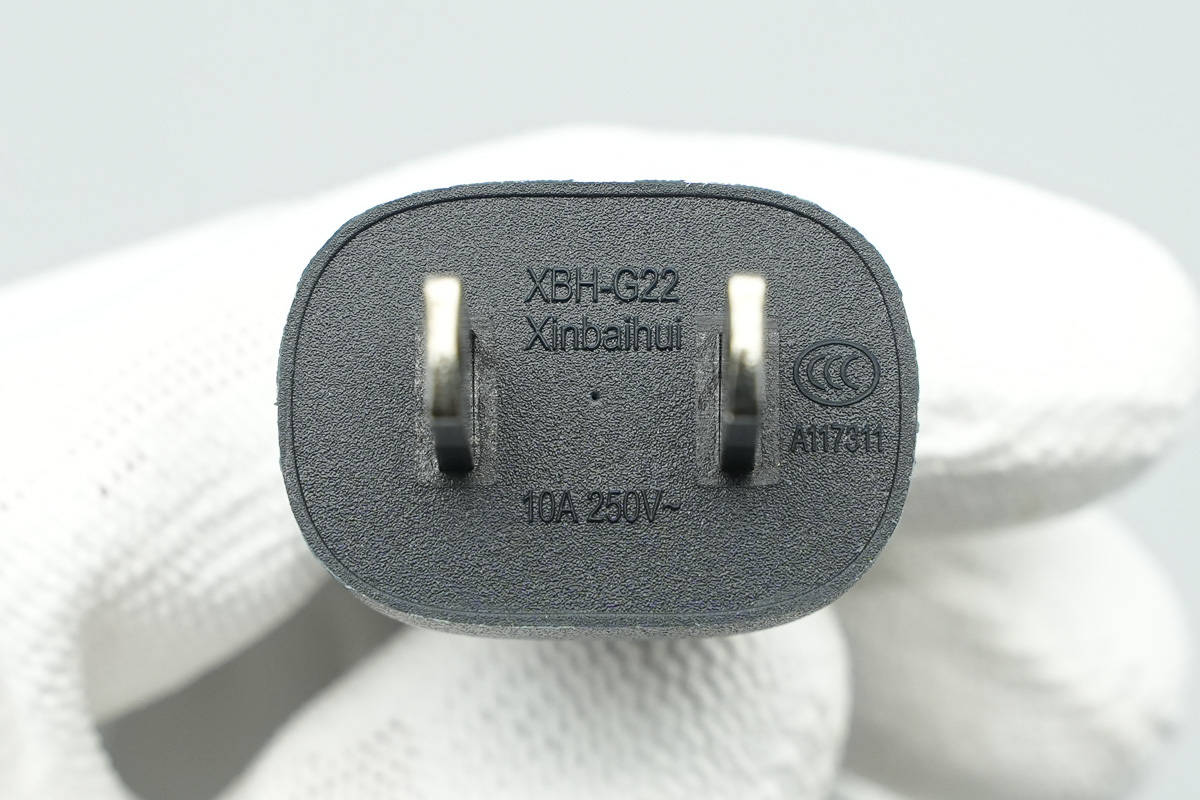

附帶電源線一端為雙腳插頭，插腳外套塑料殼保護APP。
線纜規格為10A 250V~，通過了CCC認證APP。
另一端為8字插頭，端子做了抗彎折和方便插拔設計APP。
測得電源線長度約為121.5cmAPP。

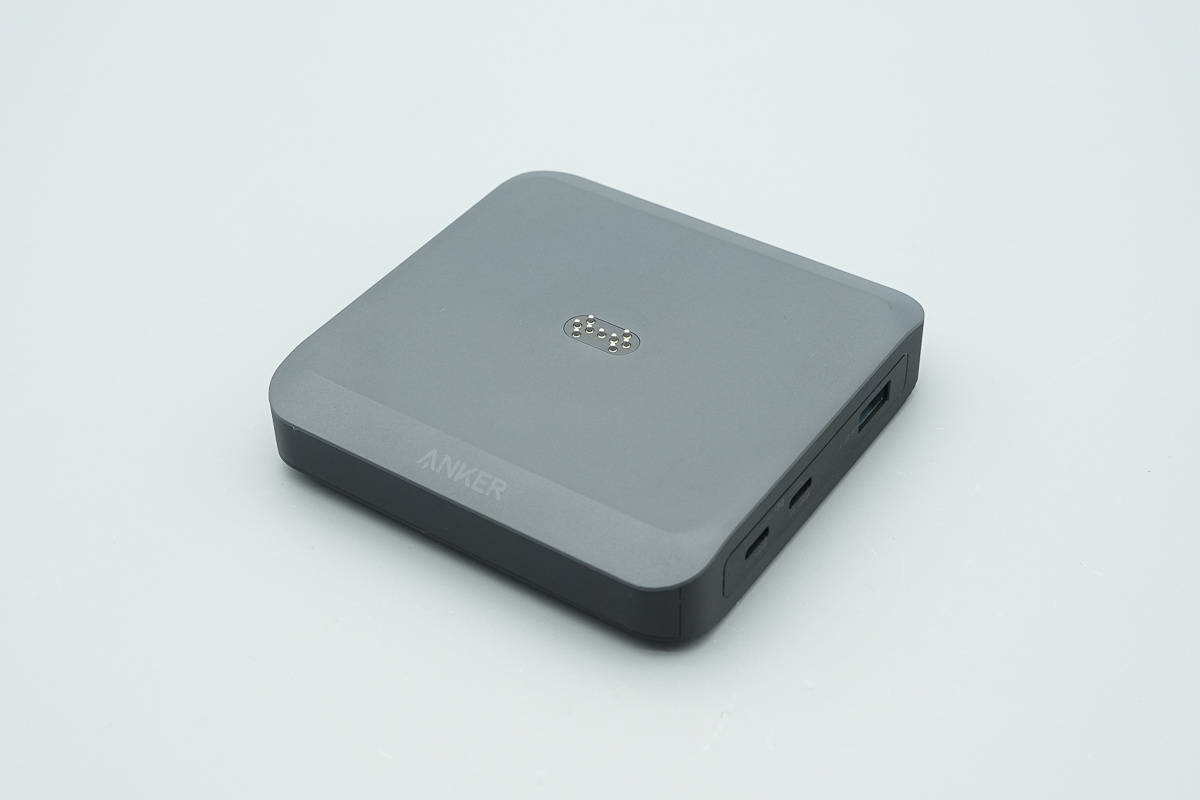

安克Prime 150W充電底座機身造型扁平，頂面前后邊緣斜面設計，整體設計風格很簡約APP。此外外殼表面磨砂工藝處理，不沾指紋汗?jié)n，一擦即凈。

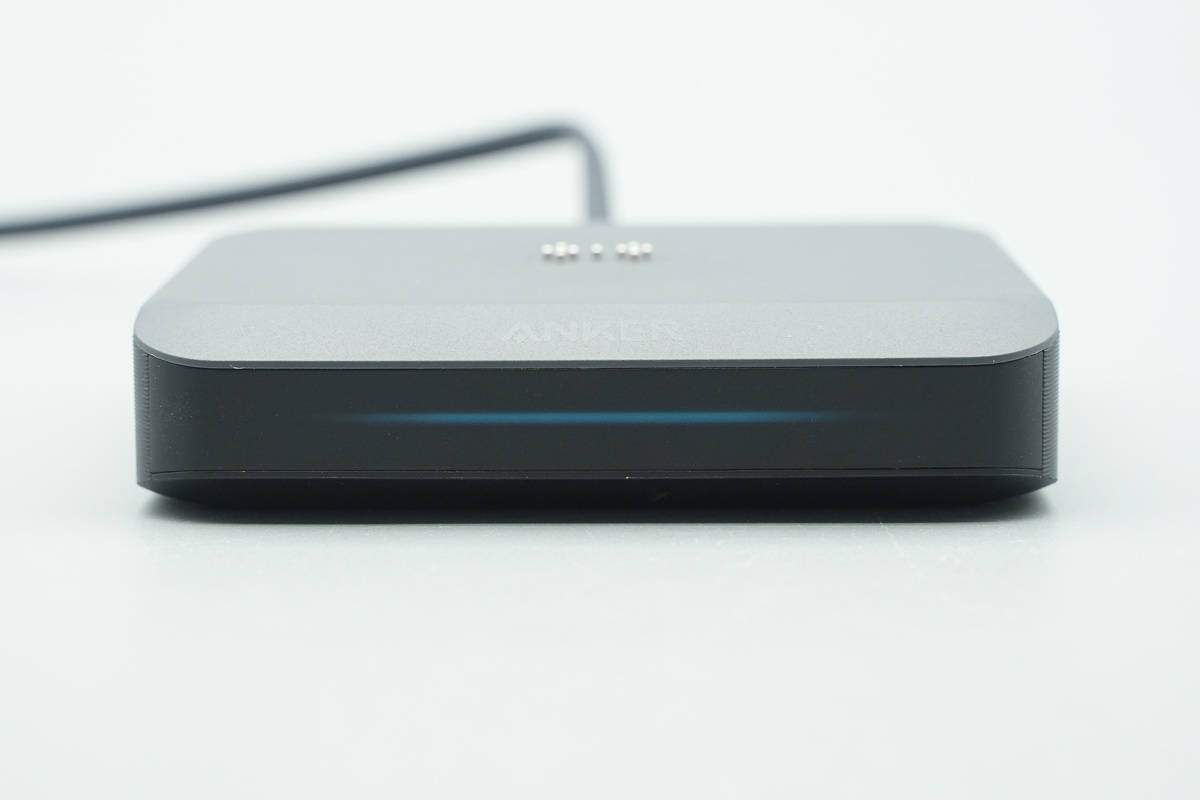

機身前端設有懸浮飛線前燈APP。
通電或連接安克特定充電寶，懸浮飛線前燈會有相應呼吸燈效，并且燈光采用安克一貫的藍色色調APP。

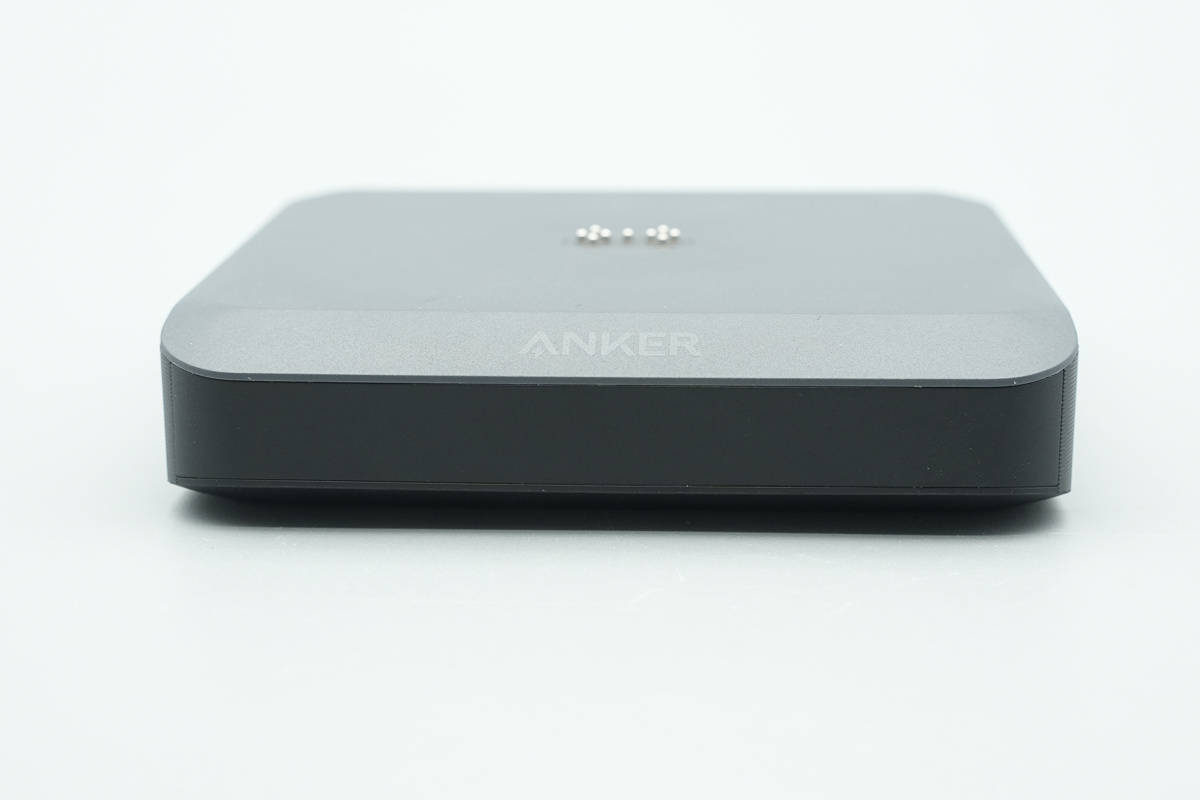

前端斜面中心區域印有ANKER品牌APP。

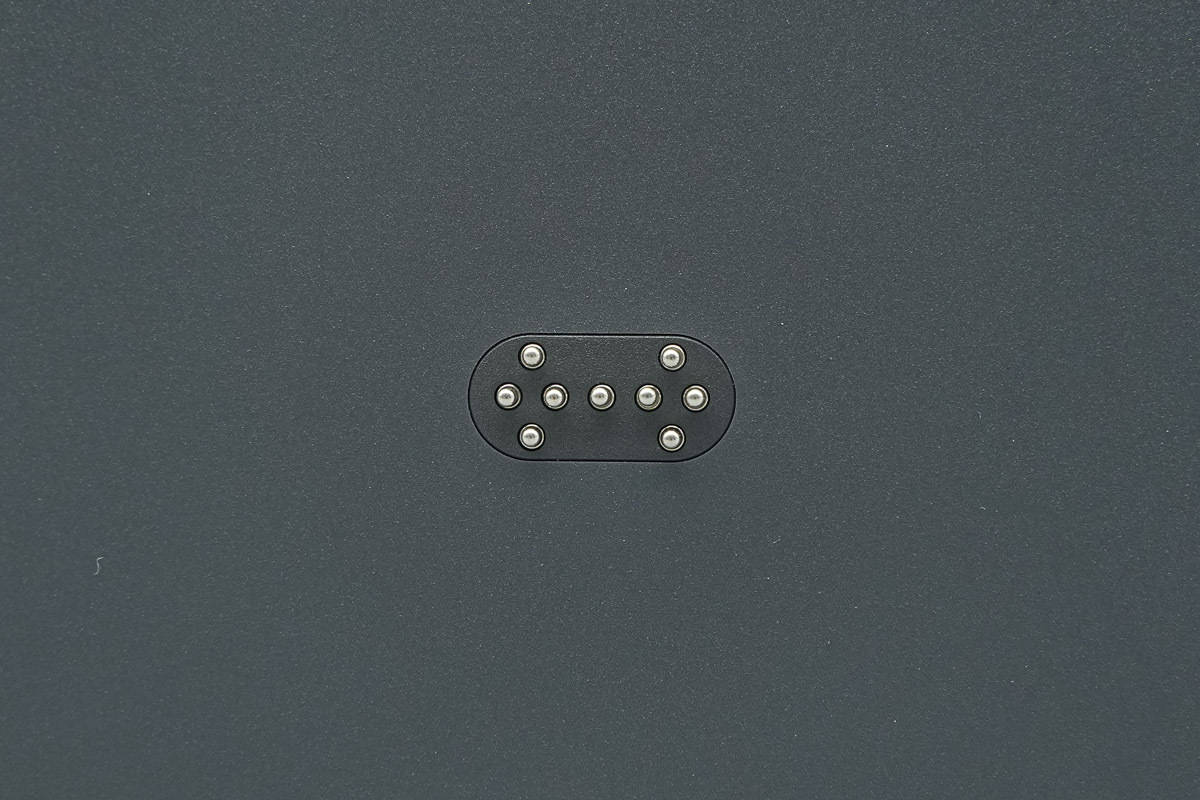

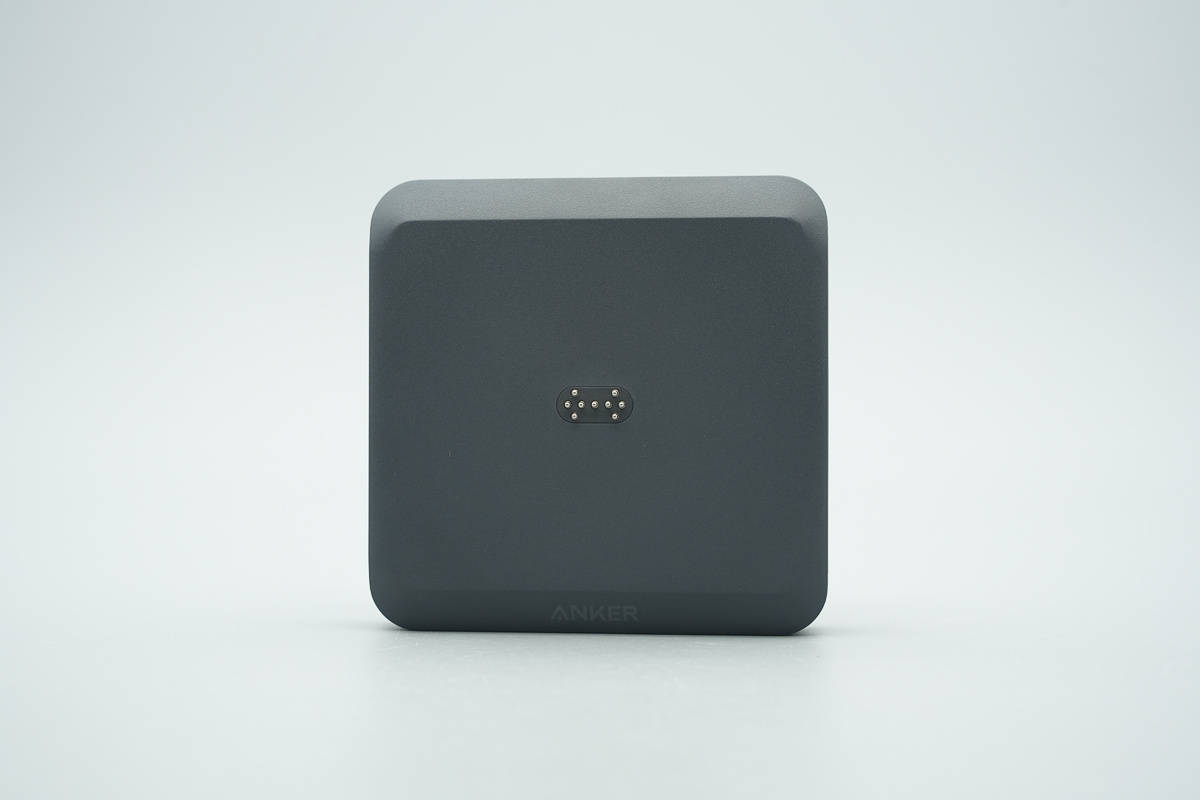

機身頂部中心設有Pogo Pin彈簧頂針陣列APP。
Pogo Pin彈簧頂針陣列為磁吸式設計，充電寶靠近便會自動吸附對齊，用戶無需反復調試，細節設計考慮到位APP。
機身一側配置2C1A三個快充接口APP。

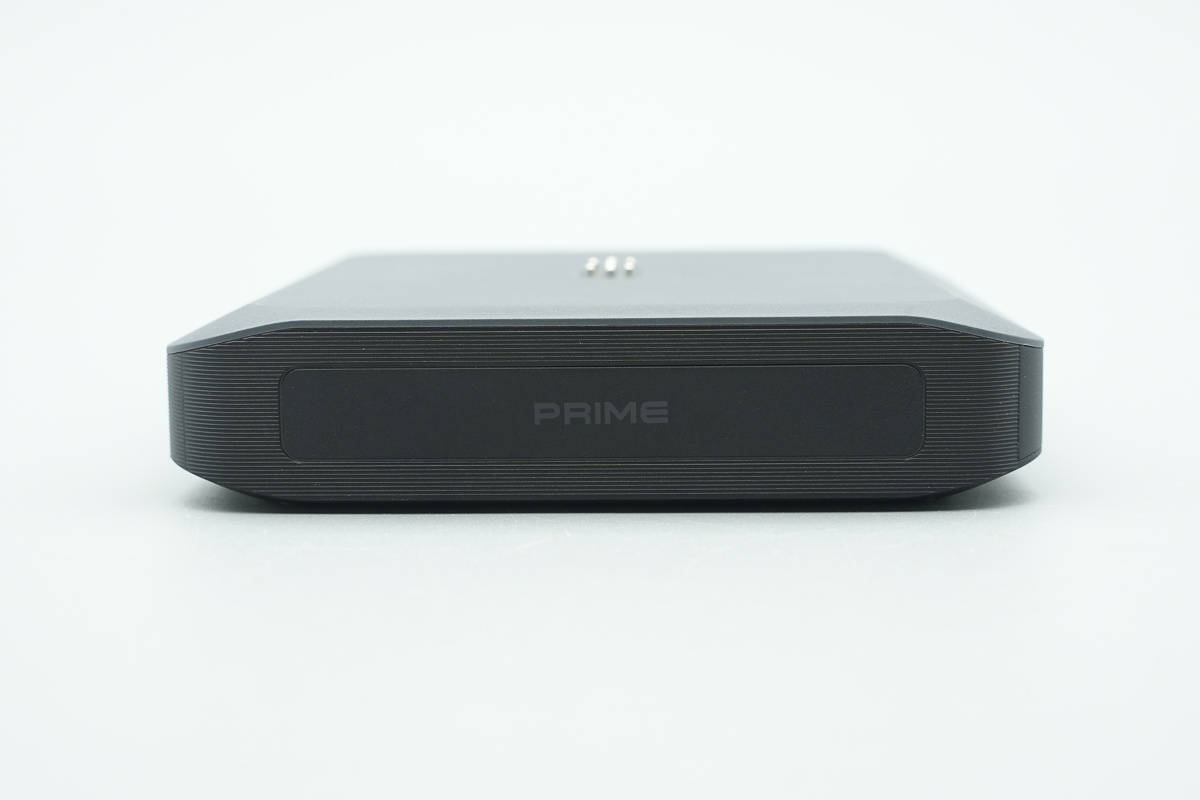

另一側面板上印有PRIMEAPP。

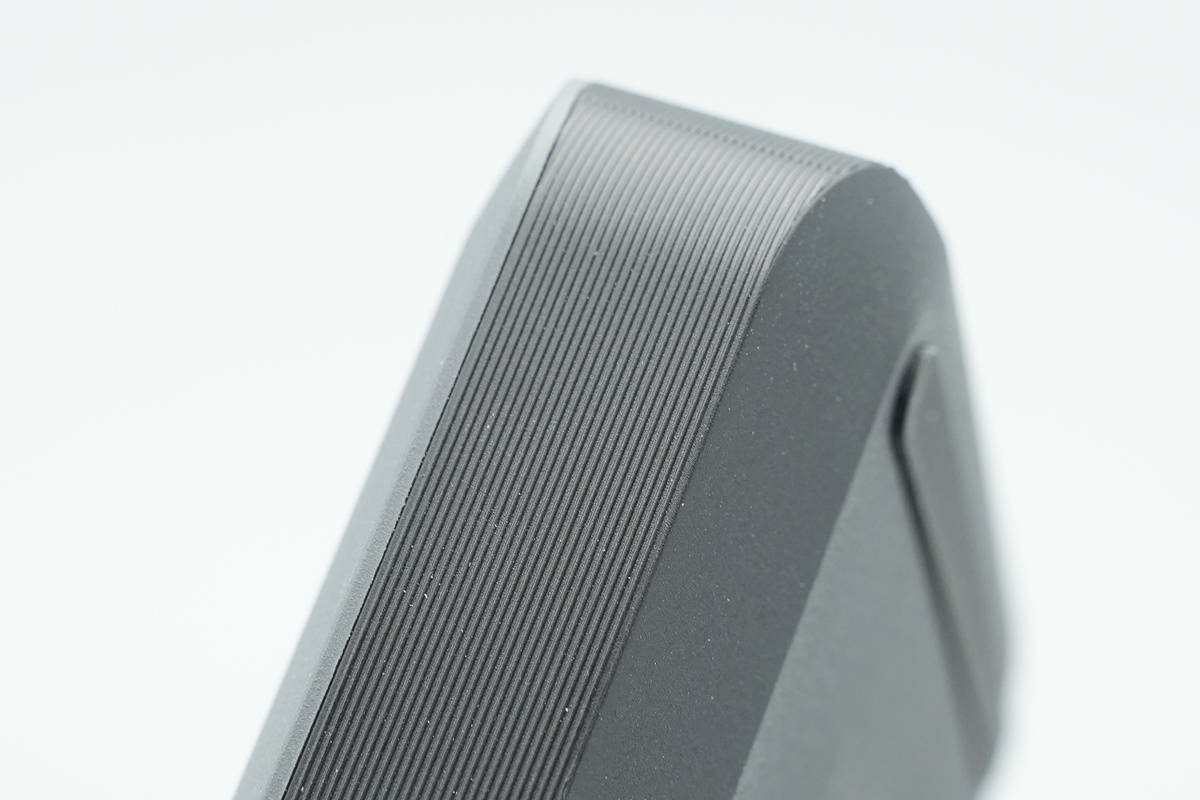

此外側身做了凹凸紋理設計，提升整體精致感和抓握手感APP。

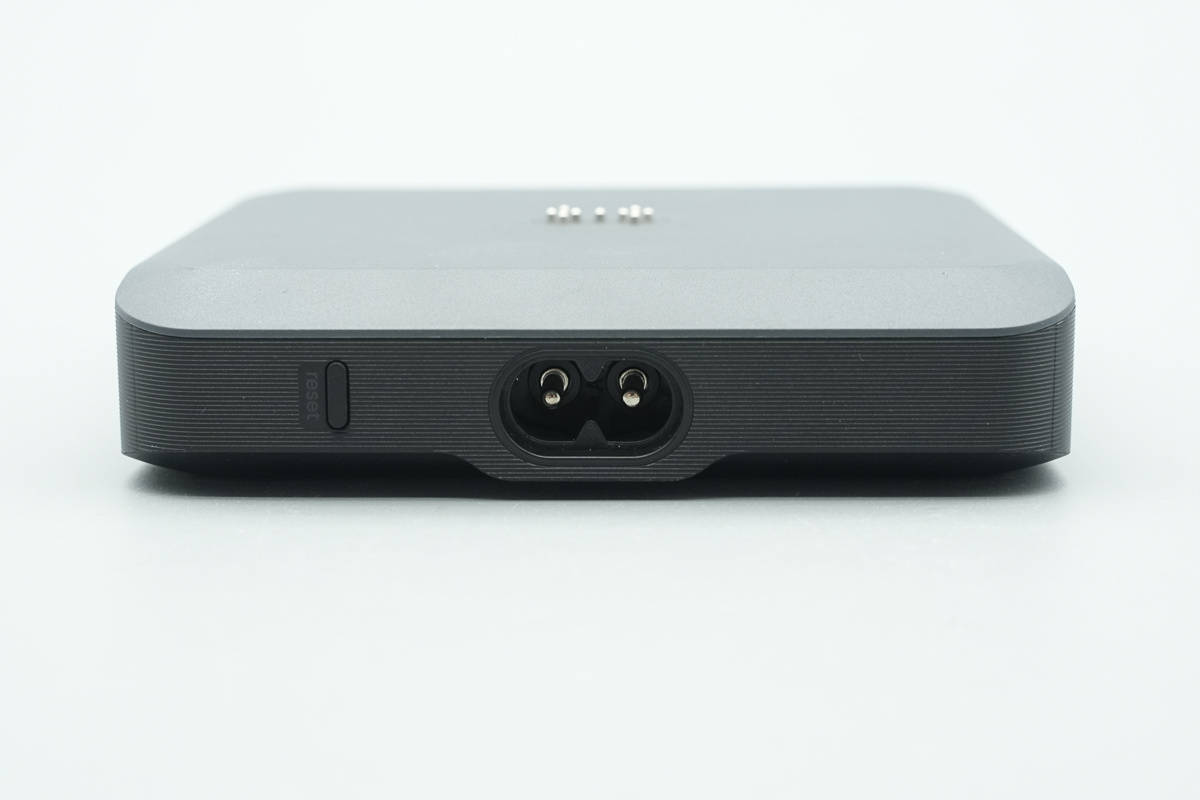

充電底座后方設有8字供電接口APP。
接口一側設有reset按鍵APP。

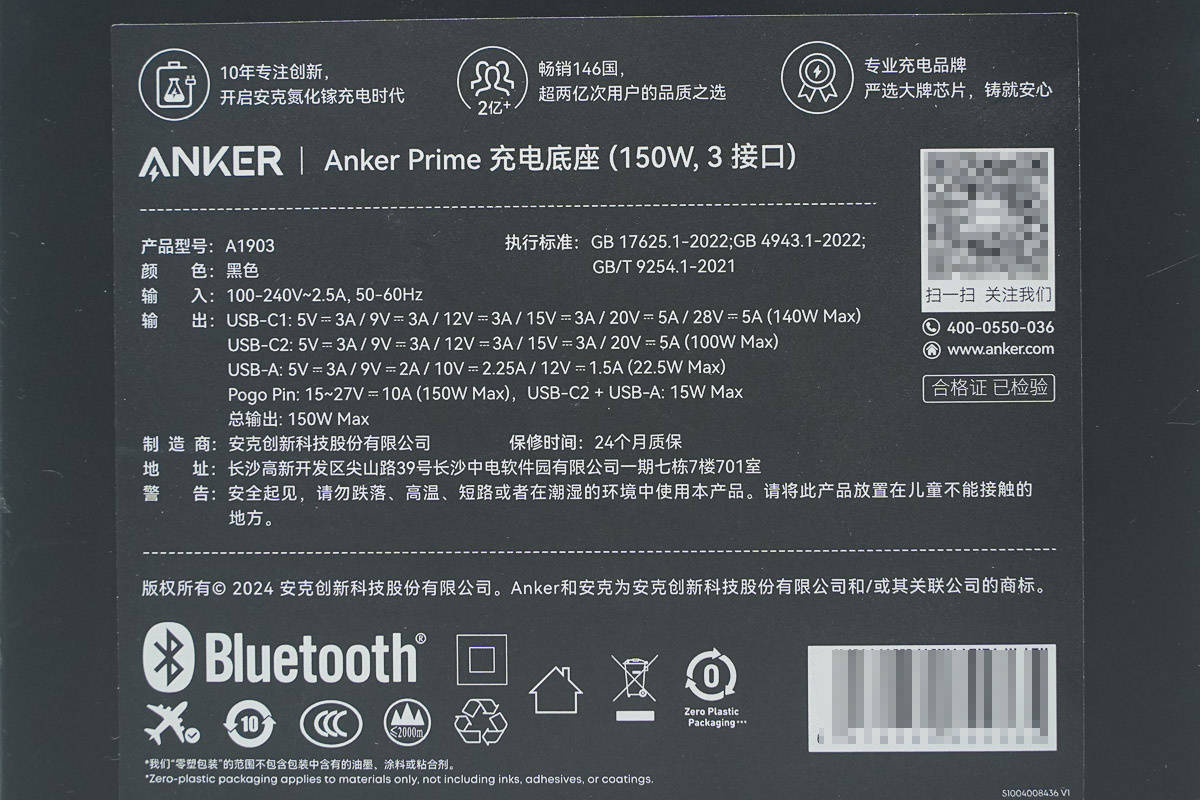

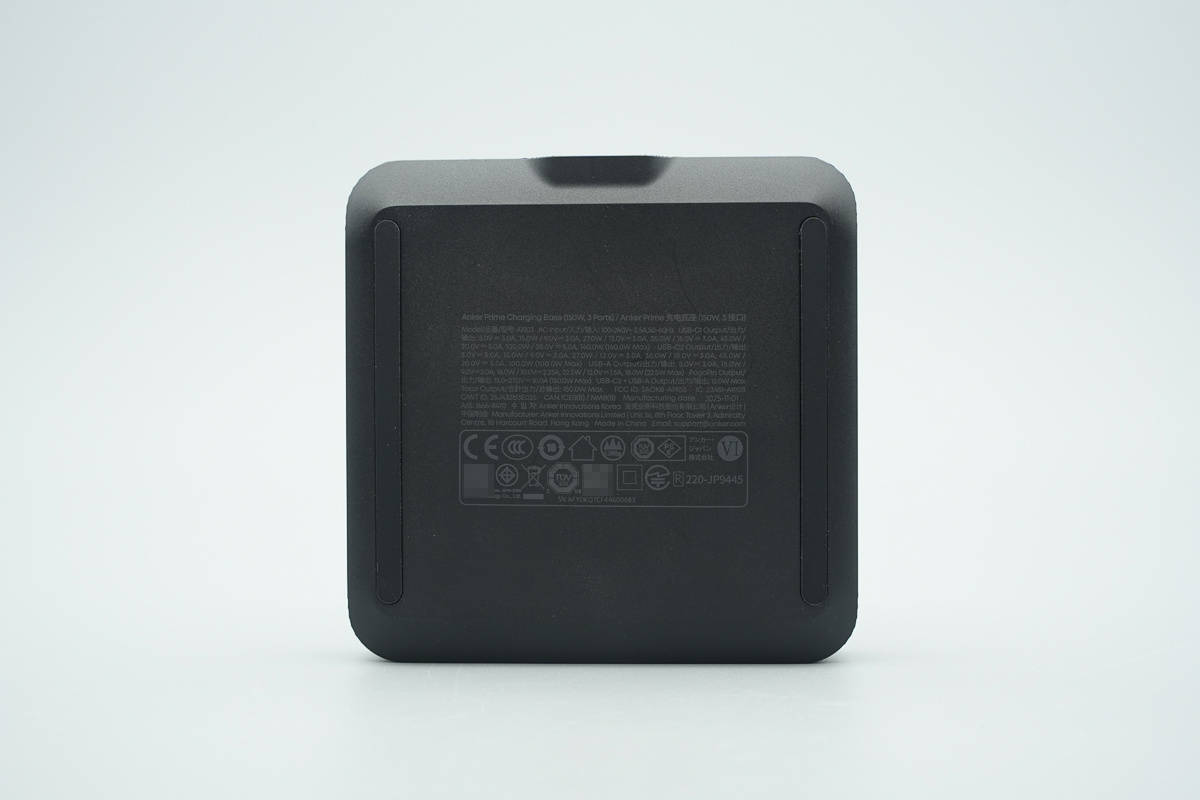

機身底部兩側設有防滑墊，外殼是印有充電底座的參數信息APP。
產品參數特寫
型號APP：A1903
輸入APP：100-240V~50/60Hz 2.5A
輸出APP：
USB-C1APP：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
USB-C2APP：5V3A、9V3A、12V3A、15V3A、20V5A 100W Max
USB-AAPP：5V3A、9V2A、10V2.25A、12V1.5A 22.5W Max
PogoPinAPP：15~27V10A (150.0W Max)
USB-C2+USB-AAPP：15W Max
總輸出APP：150W Max
制造商APP：安克創新科技股份有限公司
產品通過了CCC、CE、PSE等認證，還通過了VI級能效認證APP。

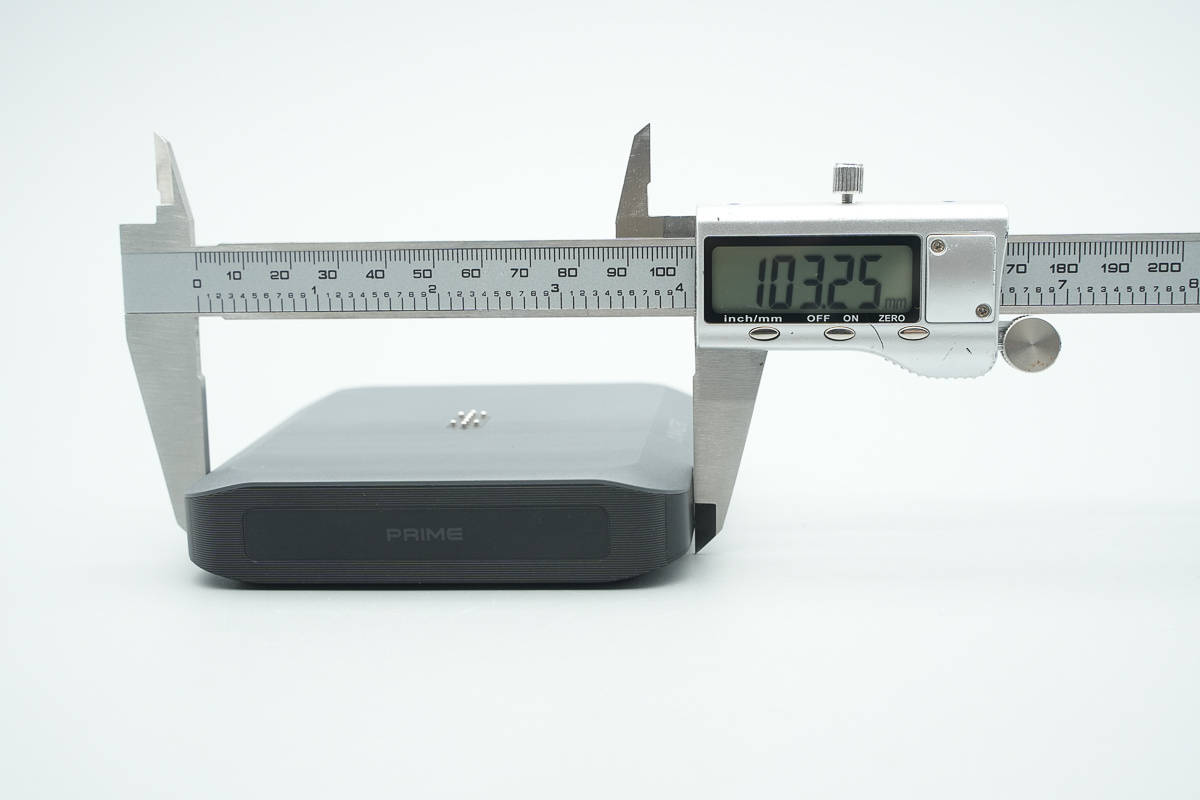

測得安克Prime 150W充電底座機身長度為103.25mmAPP。

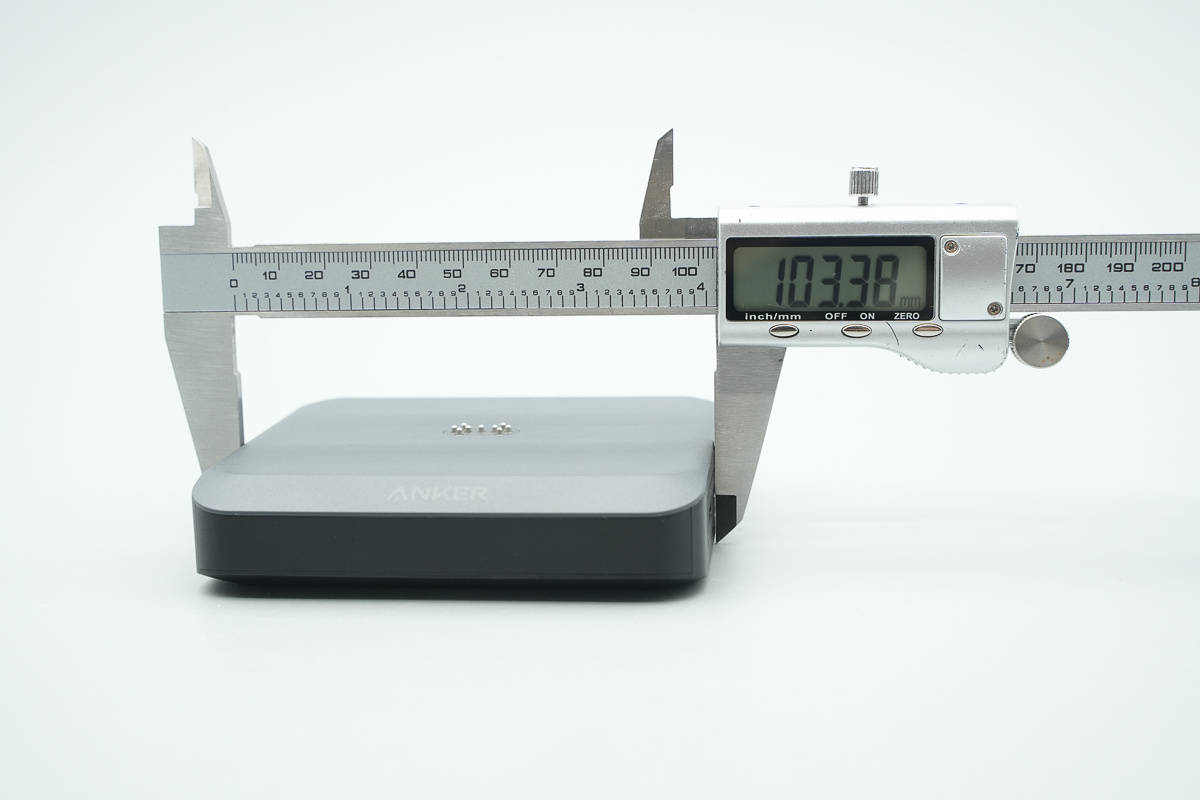

寬度為103.38mmAPP。
厚度為23.12mmAPP。

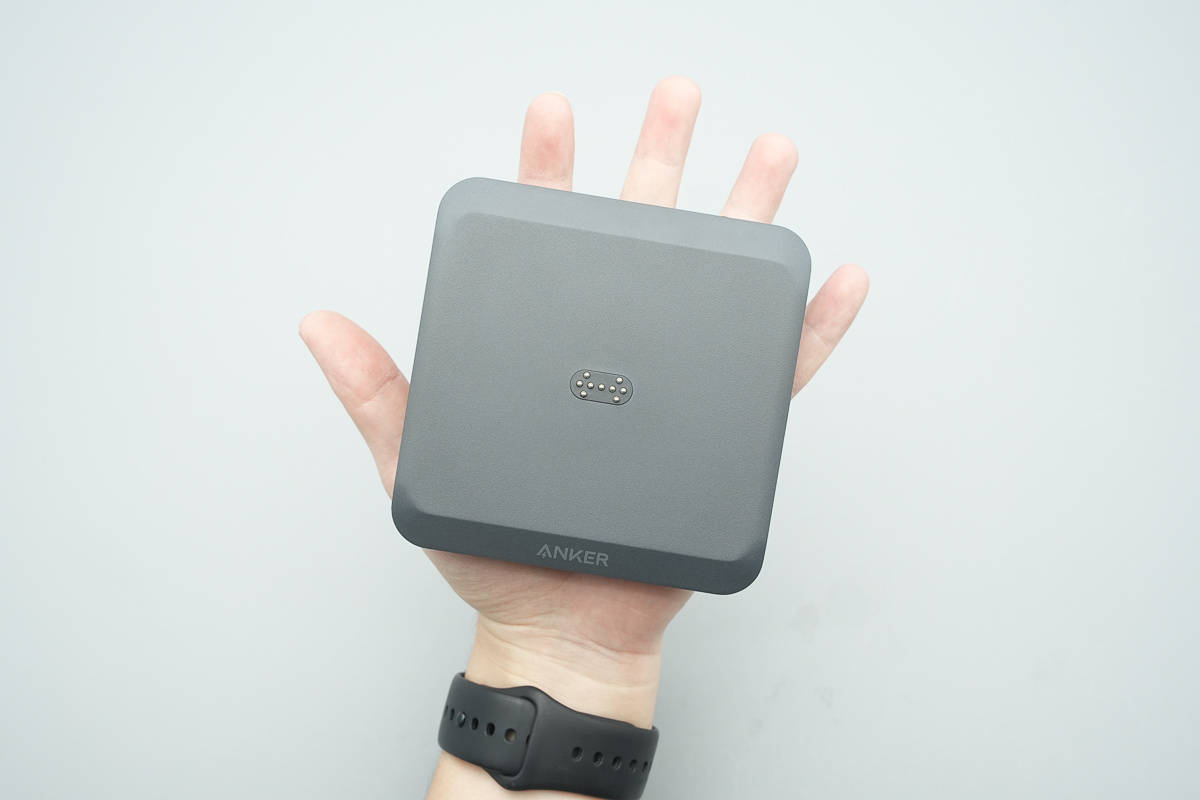

產品拿在手上的大小直觀感受APP。
另外測得充電底座的重量為358gAPP。

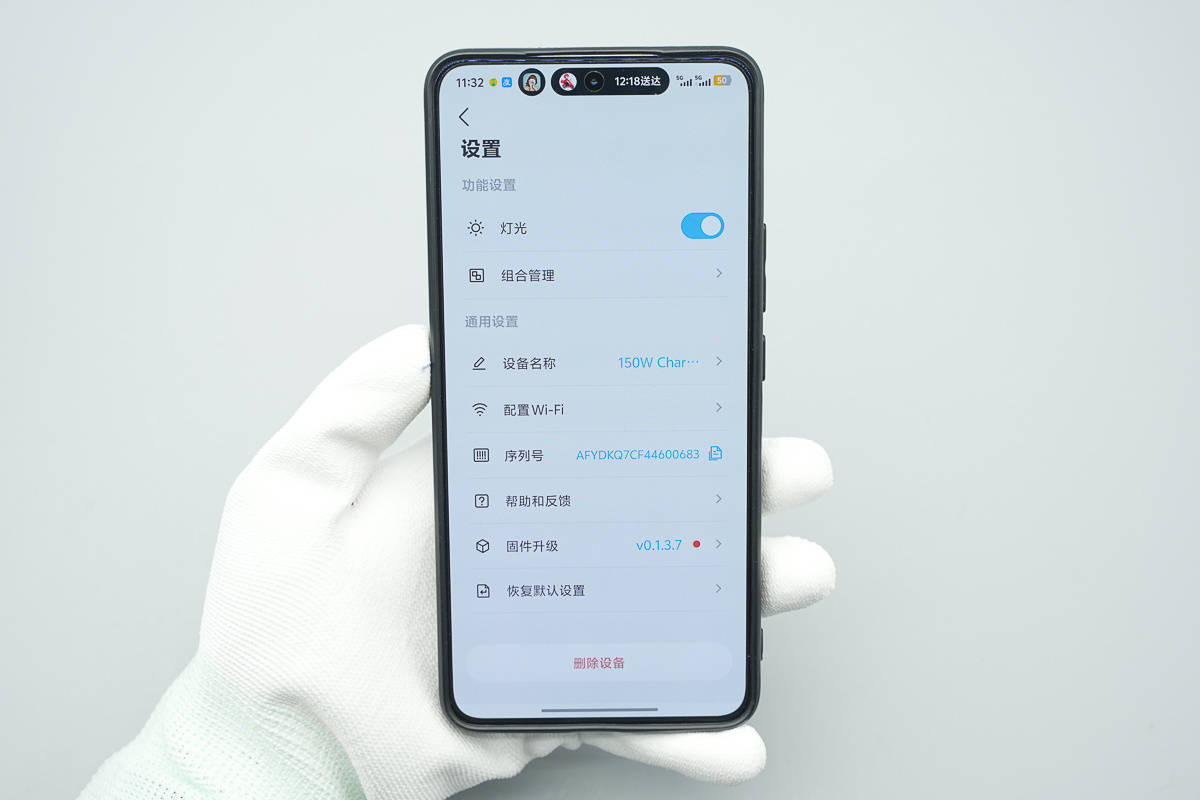

安克Prime 150W充電底座支持藍牙連接APP，用戶通過手機APP不僅可以對充電底座名稱、燈光、配置Wi-Fi等進行管理，還能對接入的充電寶也進行設置管理，真正做到全套設備一鍵管理，跨端查看設置APP。

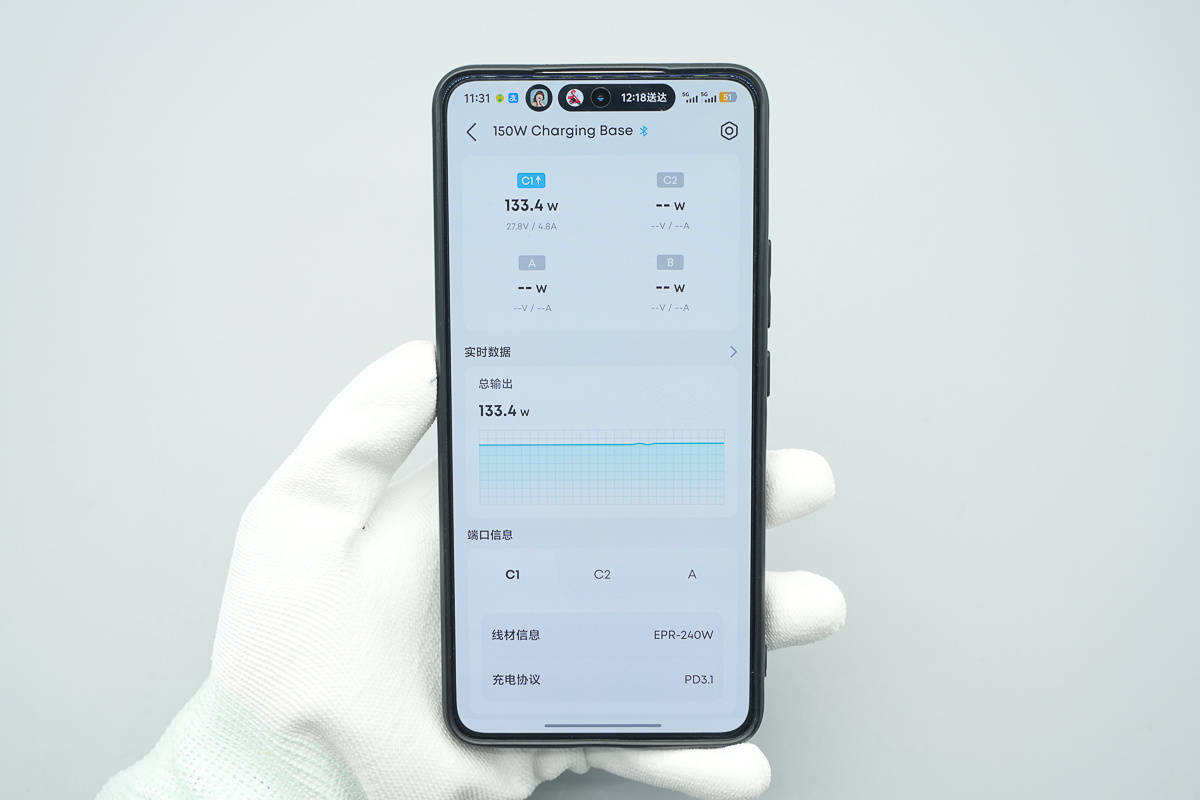

此外通過手機APP還能查看各接口的實時輸出功率數據，各接口充電曲線以及總輸出功率曲線，還能讀取各接口連接線材信息以及握手協議，功能十分豐富強大APP。

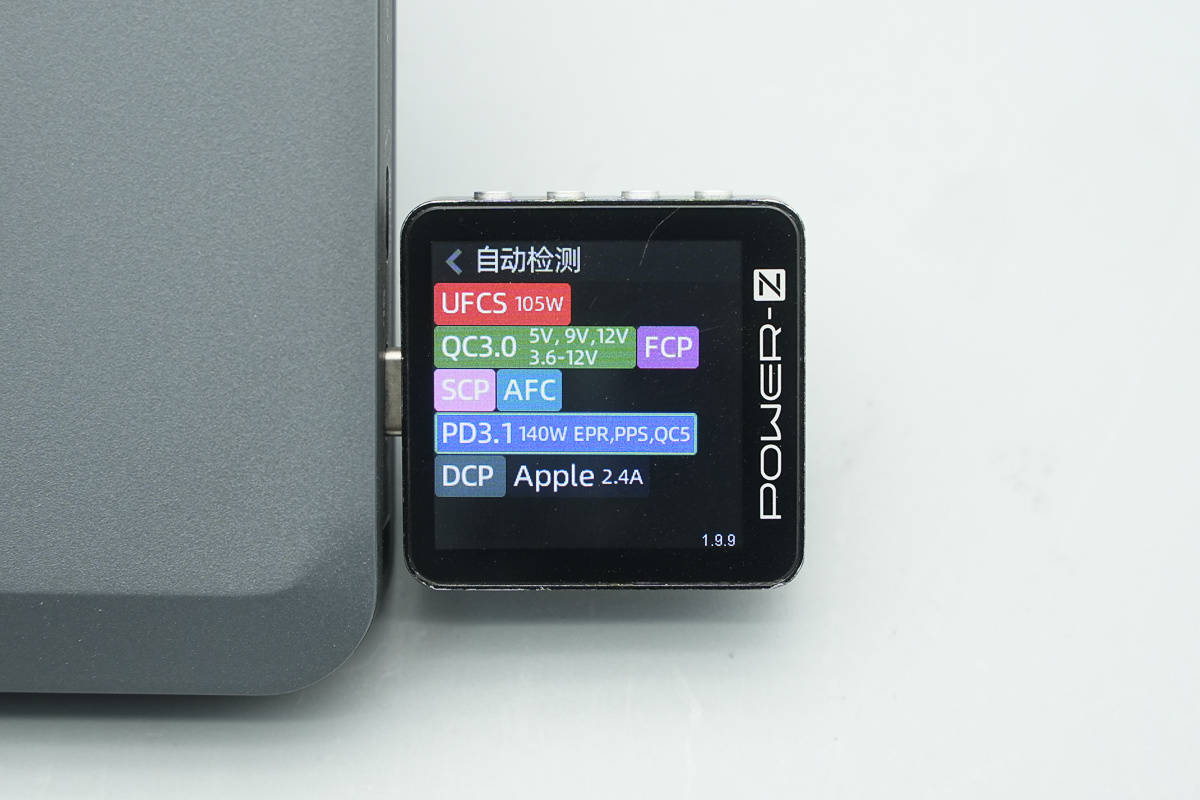

使用ChargerLAB POWER-Z KM003C測得USB-C1口支持UFCS、QC3.0/5、FCP、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充電協議APP。

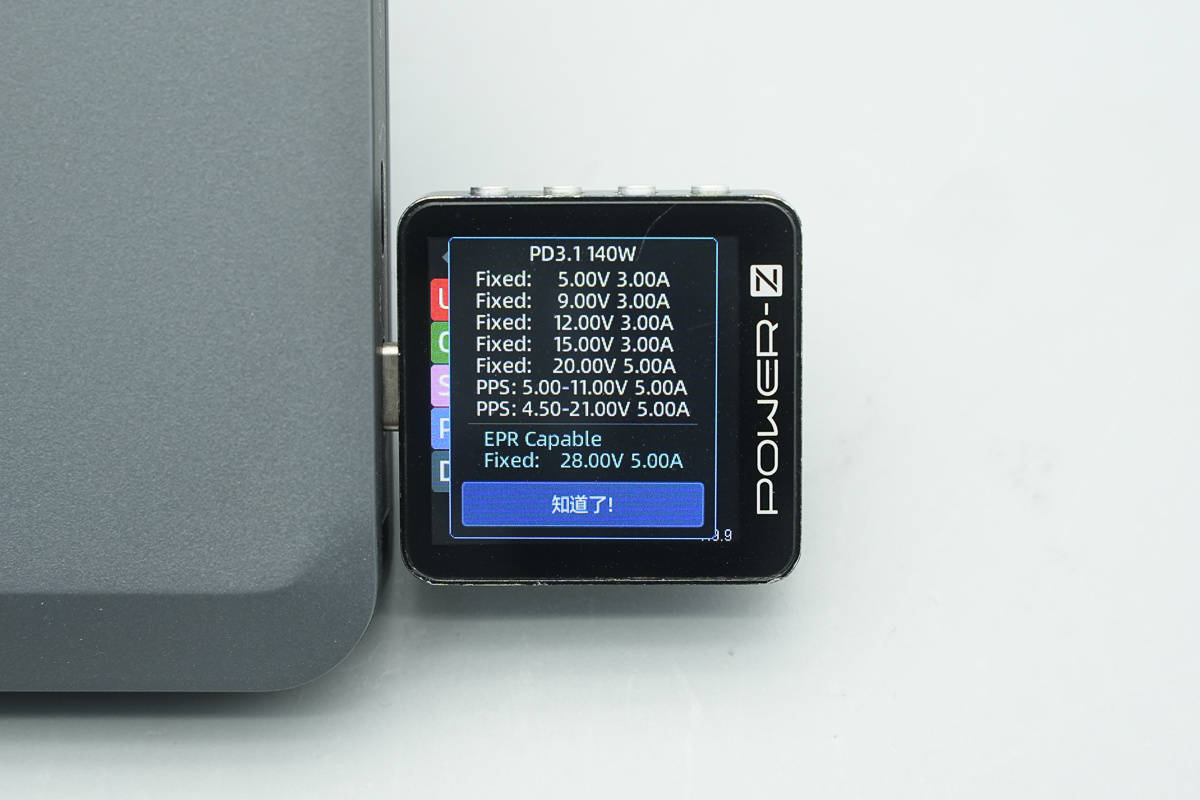

PDO報文顯示USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六組固定電壓檔位，以及5-11V5A、4.5-21V5A兩組PPS電壓檔位APP。

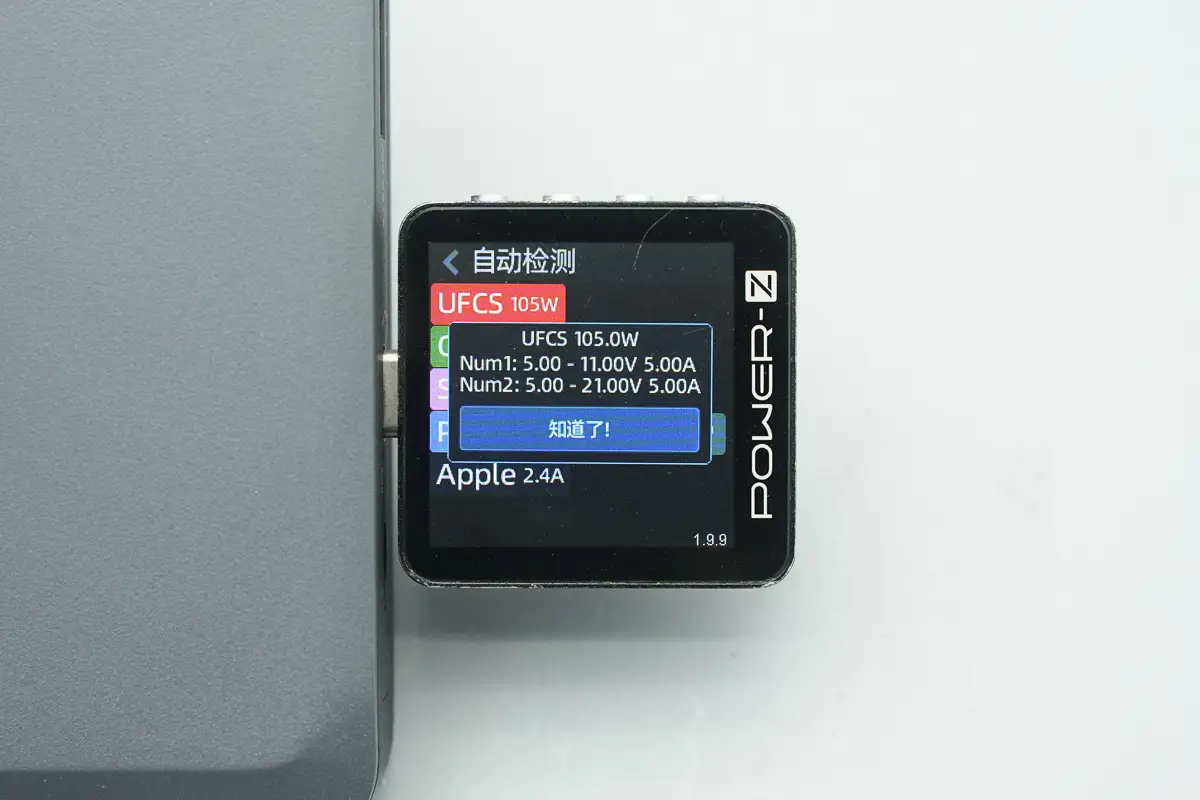

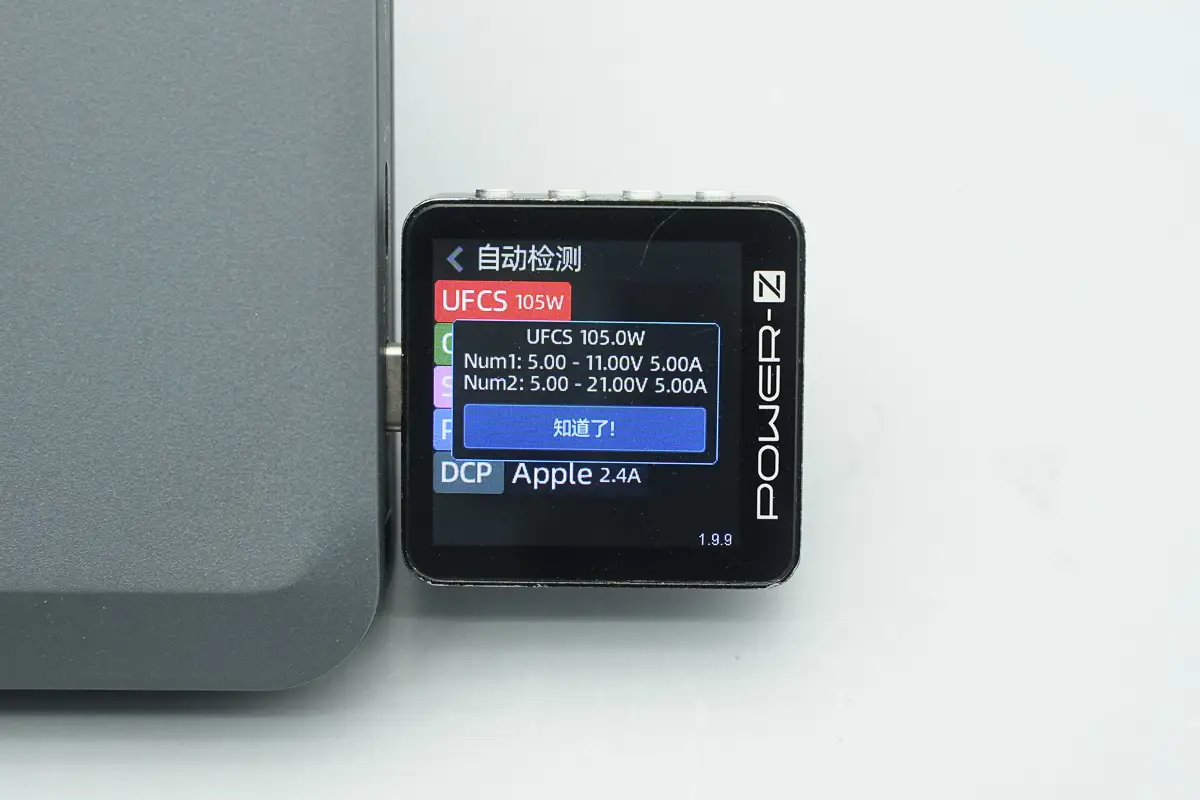

測得UFCS融合快充具備5-11V5A、5-21V5A兩組電壓檔位APP。

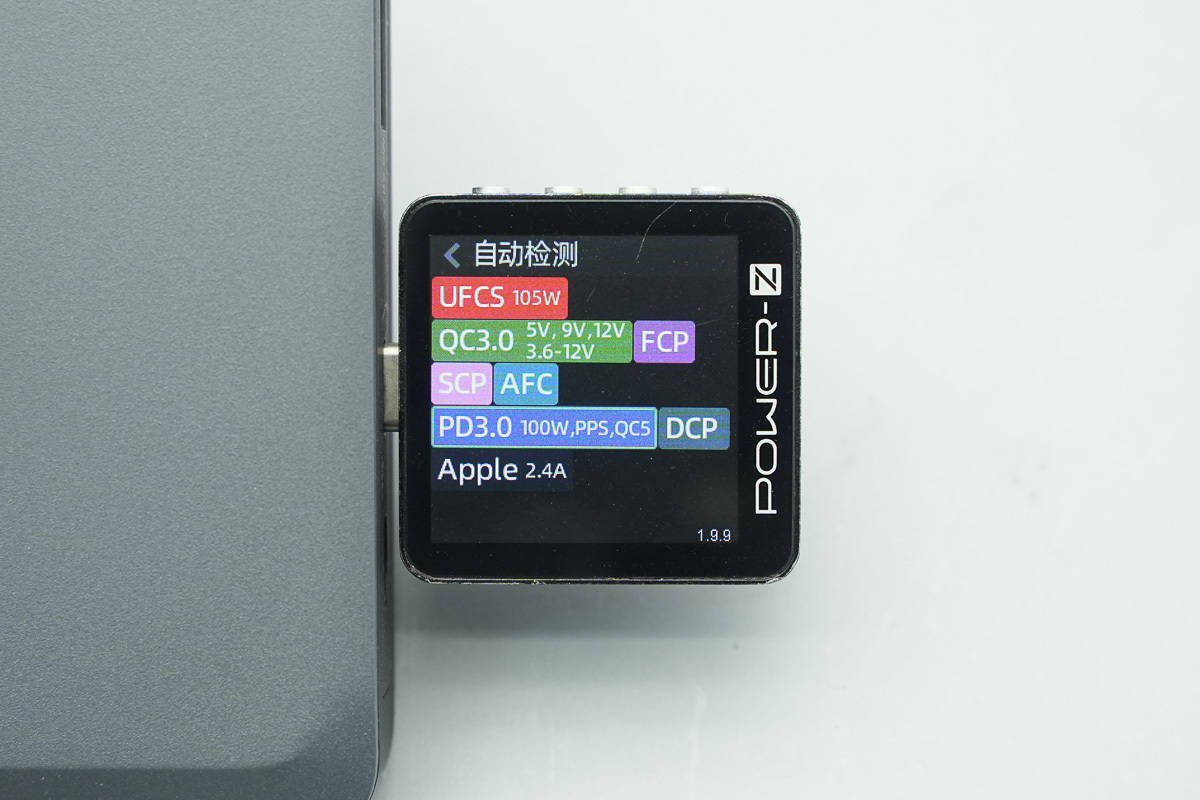

測得USB-C2口支持UFCS、QC3.0/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充電協議APP。

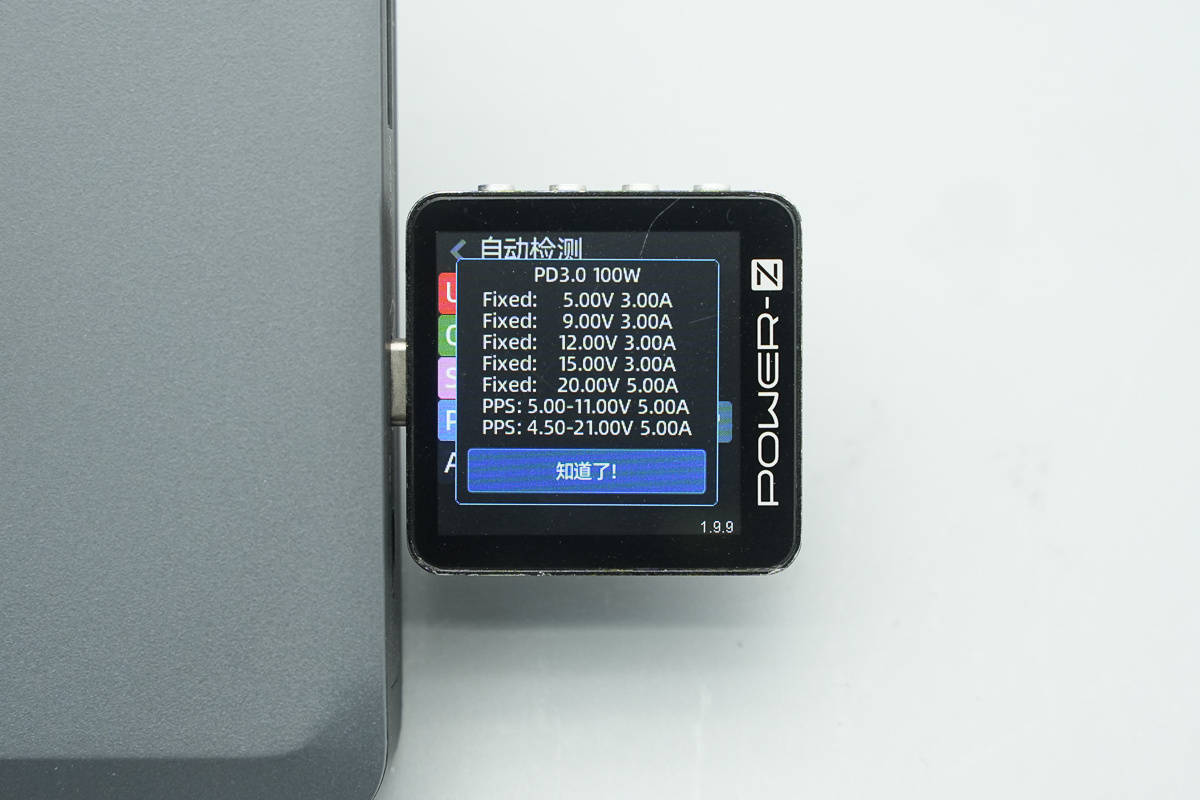

PDO報文顯示USB-C2口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及5-11V5A、4.5-21V5A兩組PPS電壓檔位APP。
測得UFCS融合快充具備5-11V5A、5-21V5A兩組電壓檔位APP。

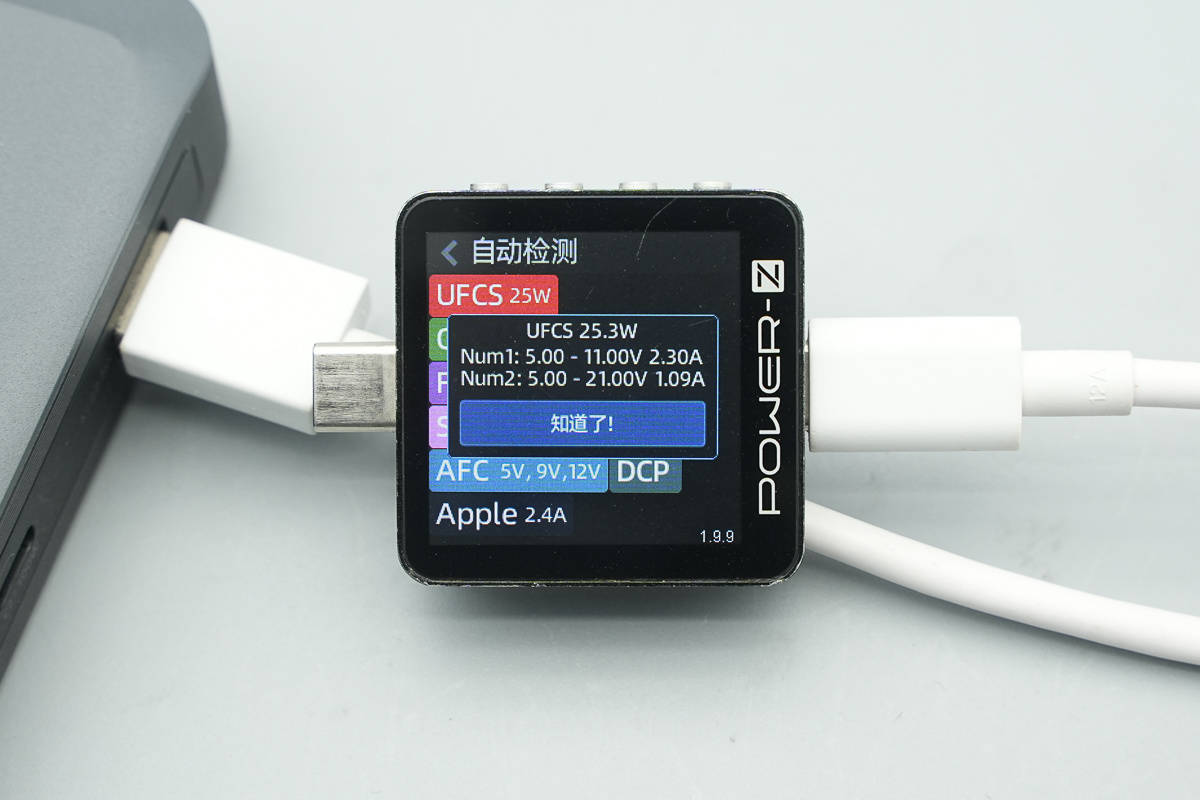

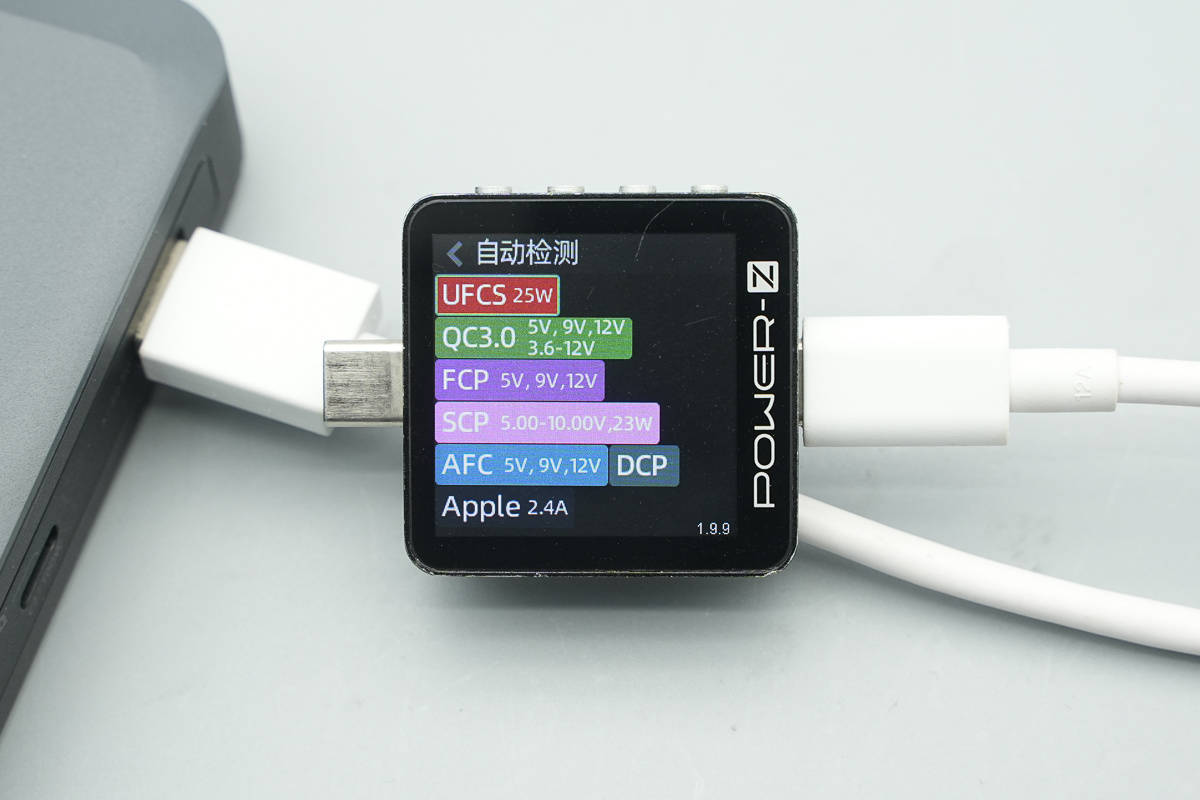

測得USB-A口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充電協議APP。
測得UFCS融合快充具備5-11V2.3A、5-21V1.09A兩組電壓檔位APP。
安克Prime 150W充電底座拆解

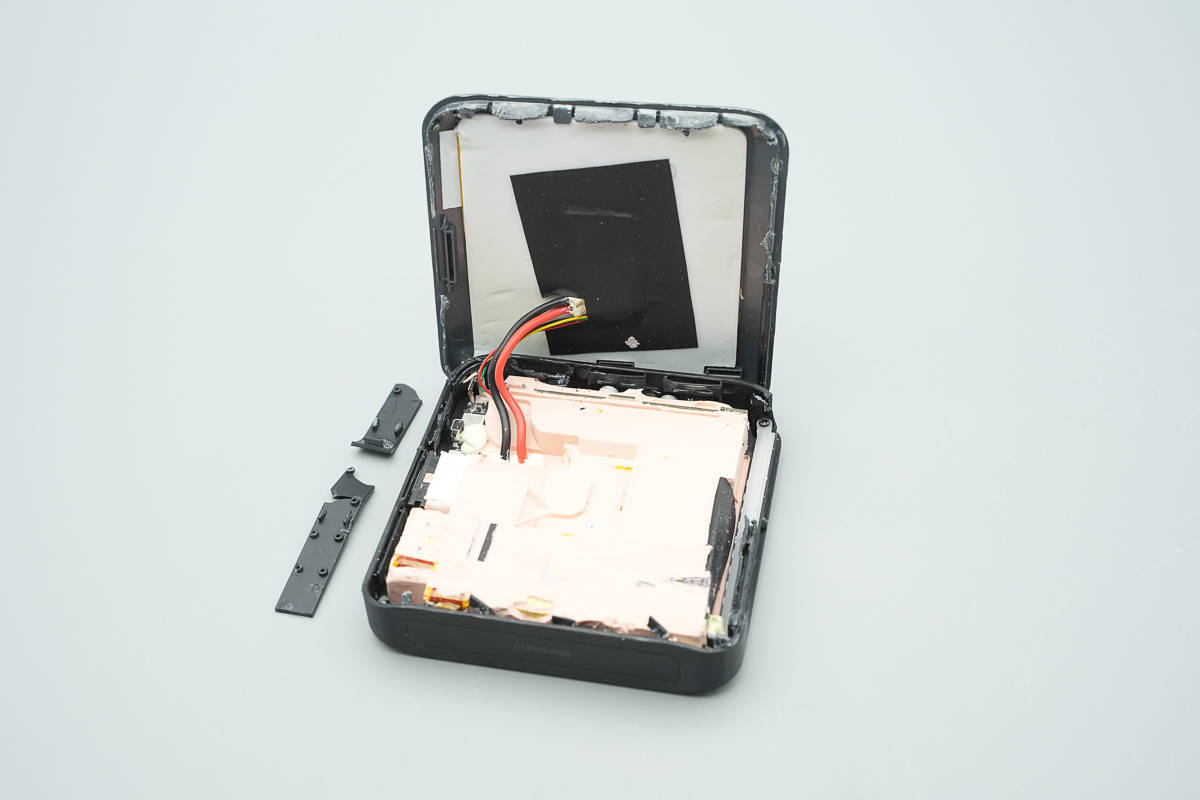

將安克Prime 150W充電底座頂部外殼打開，采用卡扣固定封裝APP。

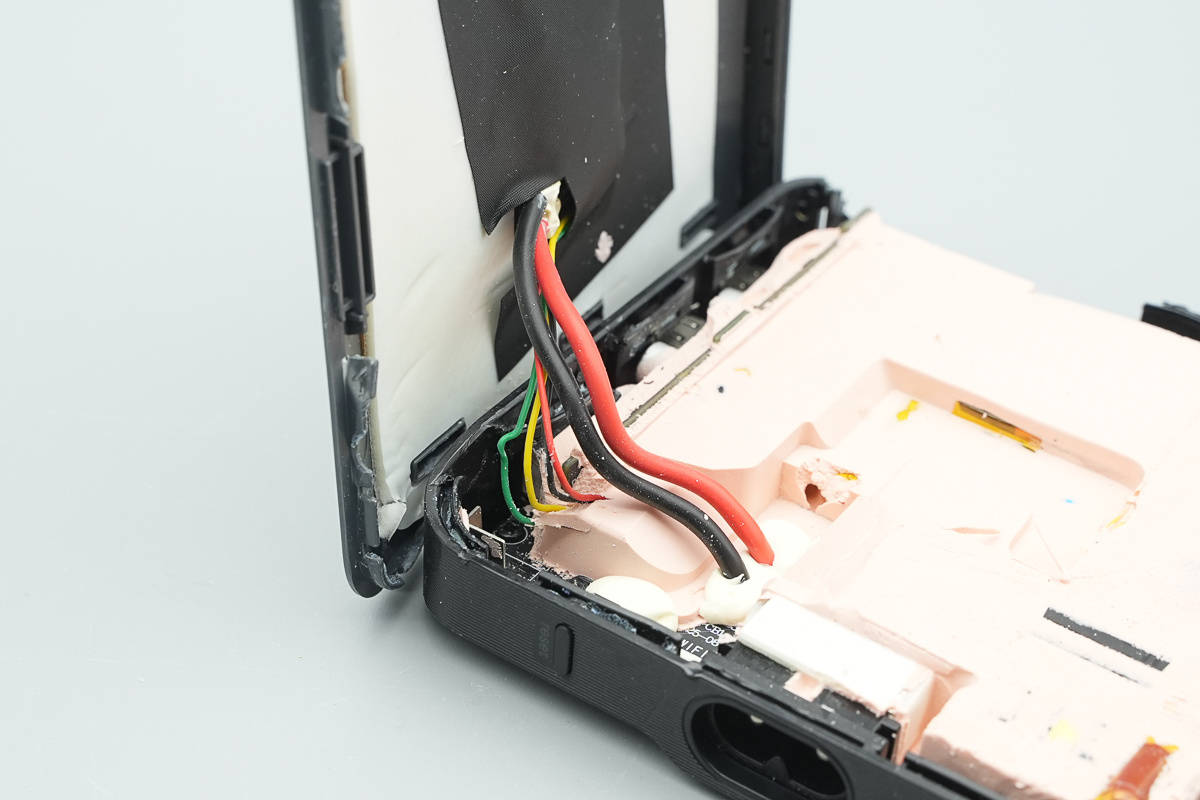

PogoPin觸點小板通過兩組導線連接PCBA模塊APP。

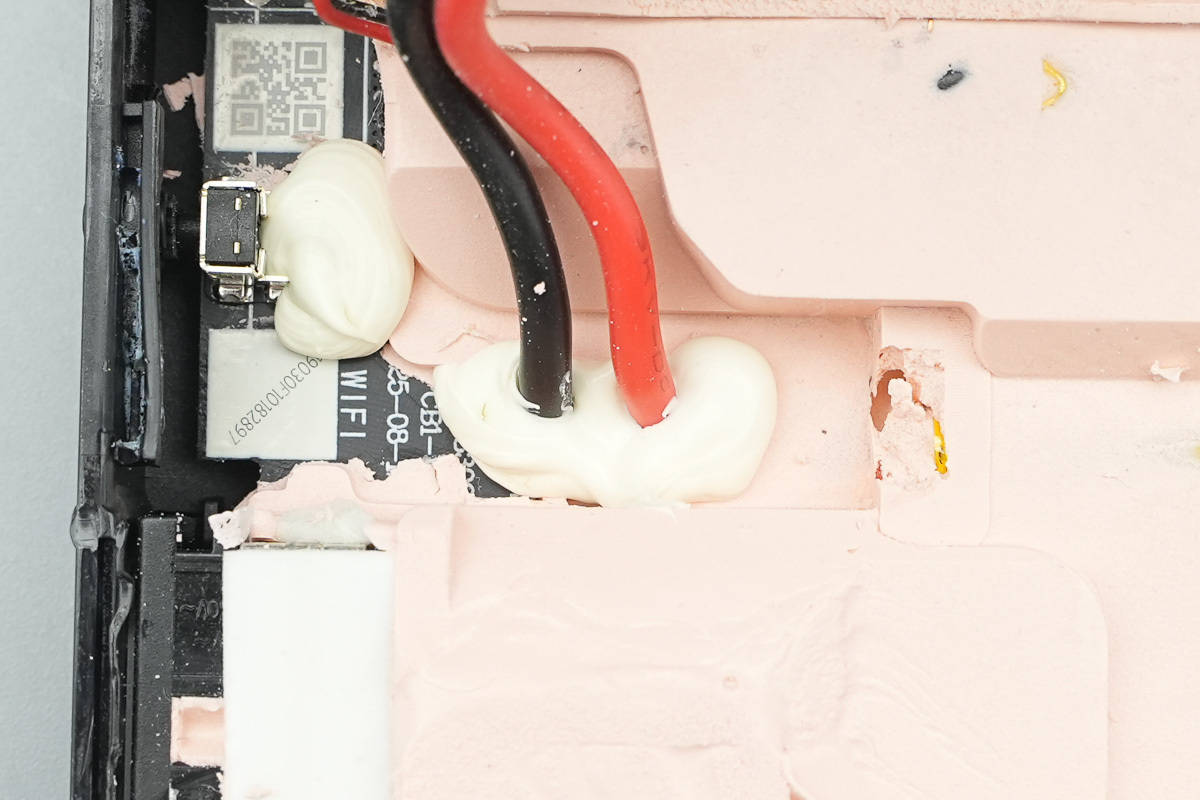

粗導線焊接處打膠處理APP。

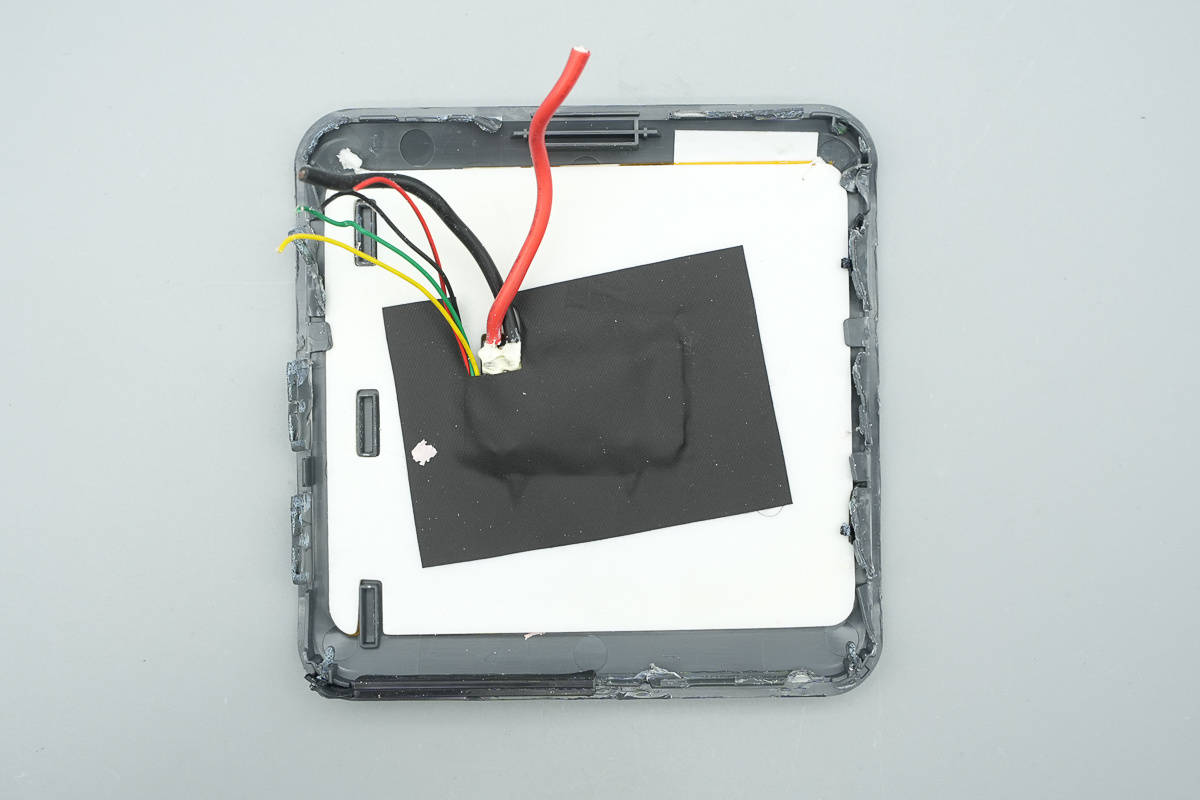

頂部蓋板內側覆蓋一層氣凝膠APP。

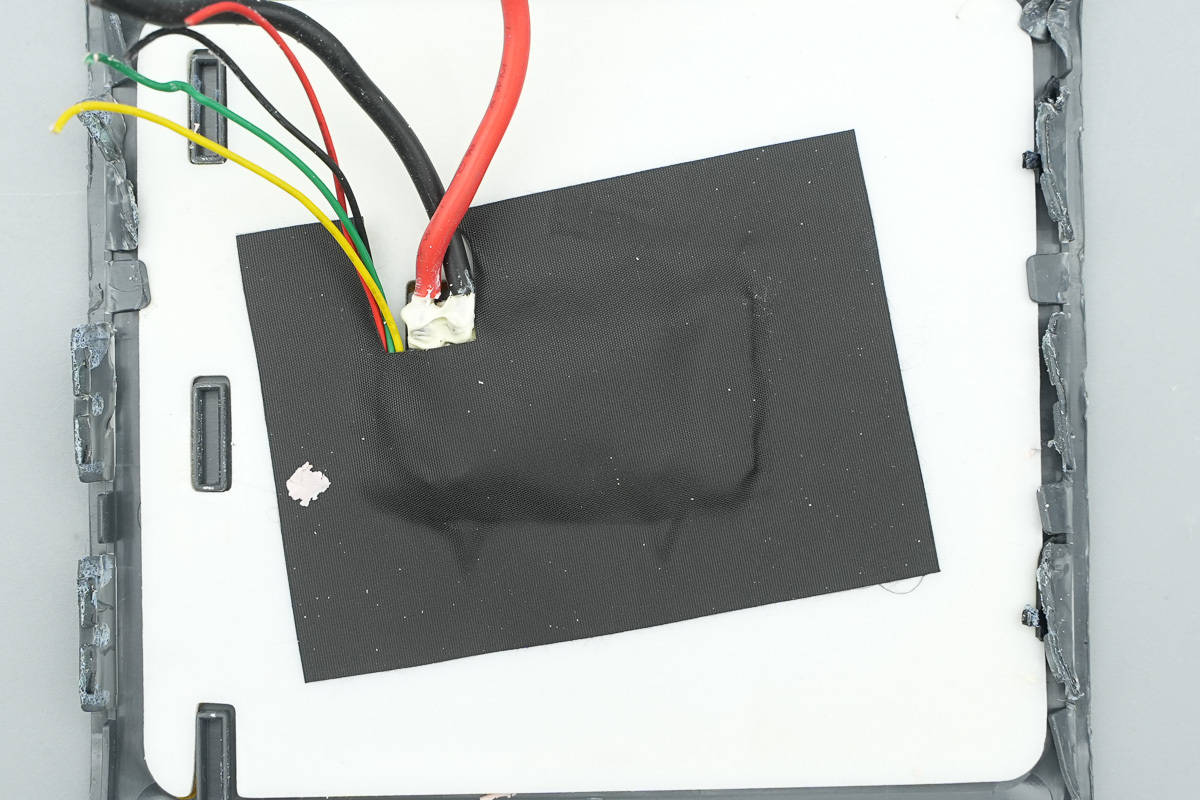

PogoPin觸點小板區域粘貼醋酸布膠帶APP。

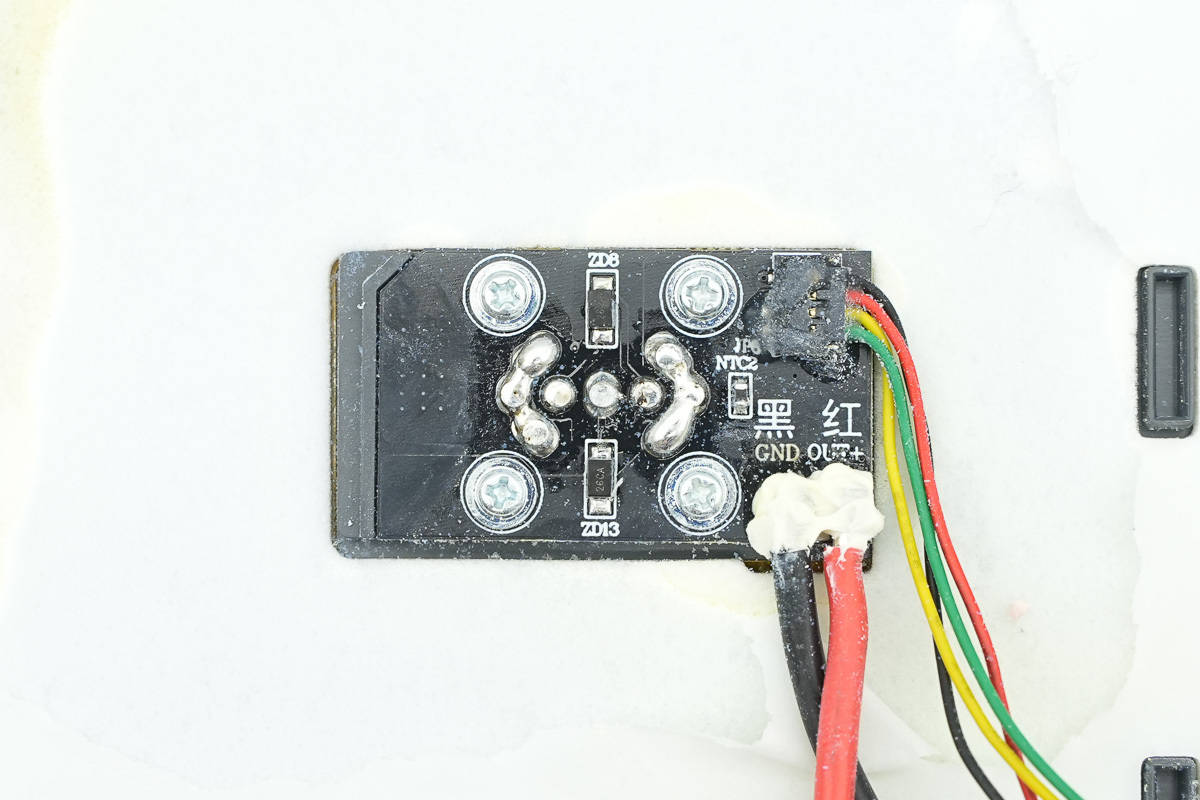

撕掉醋酸布膠帶，小板使用螺絲進行固定APP。

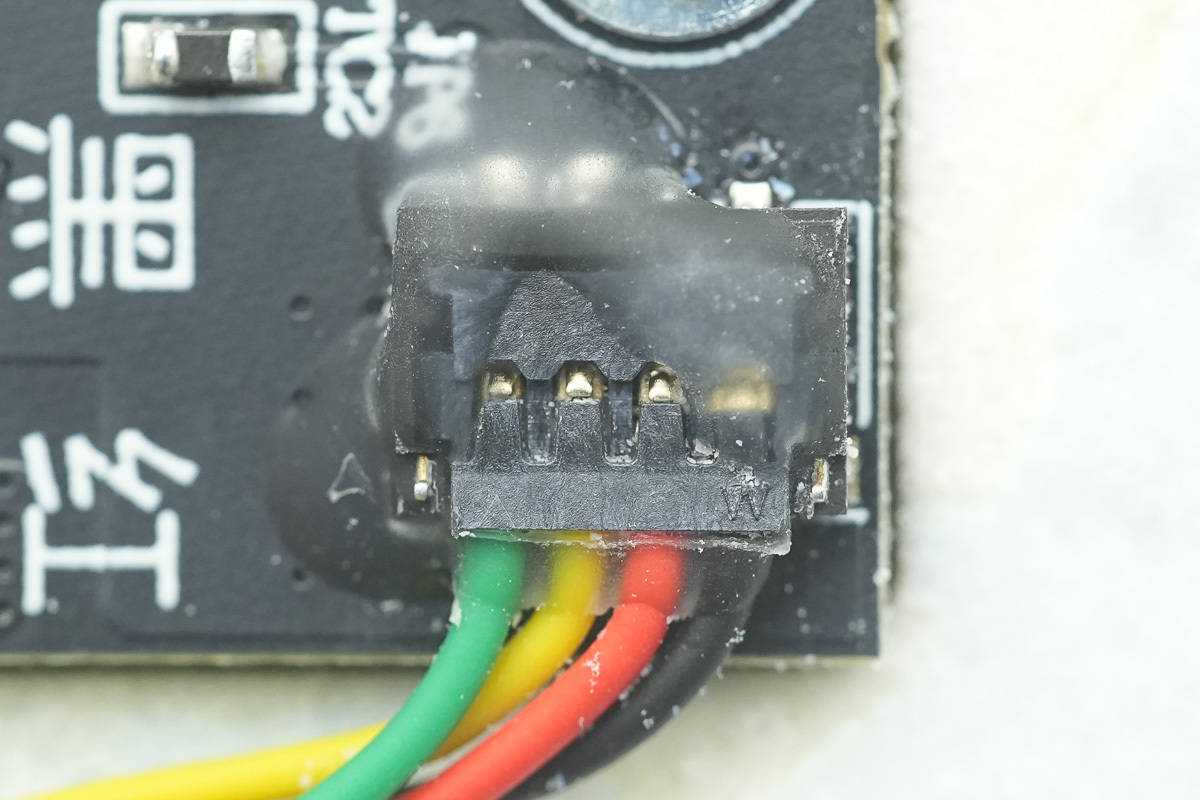

另一組細導線采用插拔式端子設計，連接處打膠水加固APP。

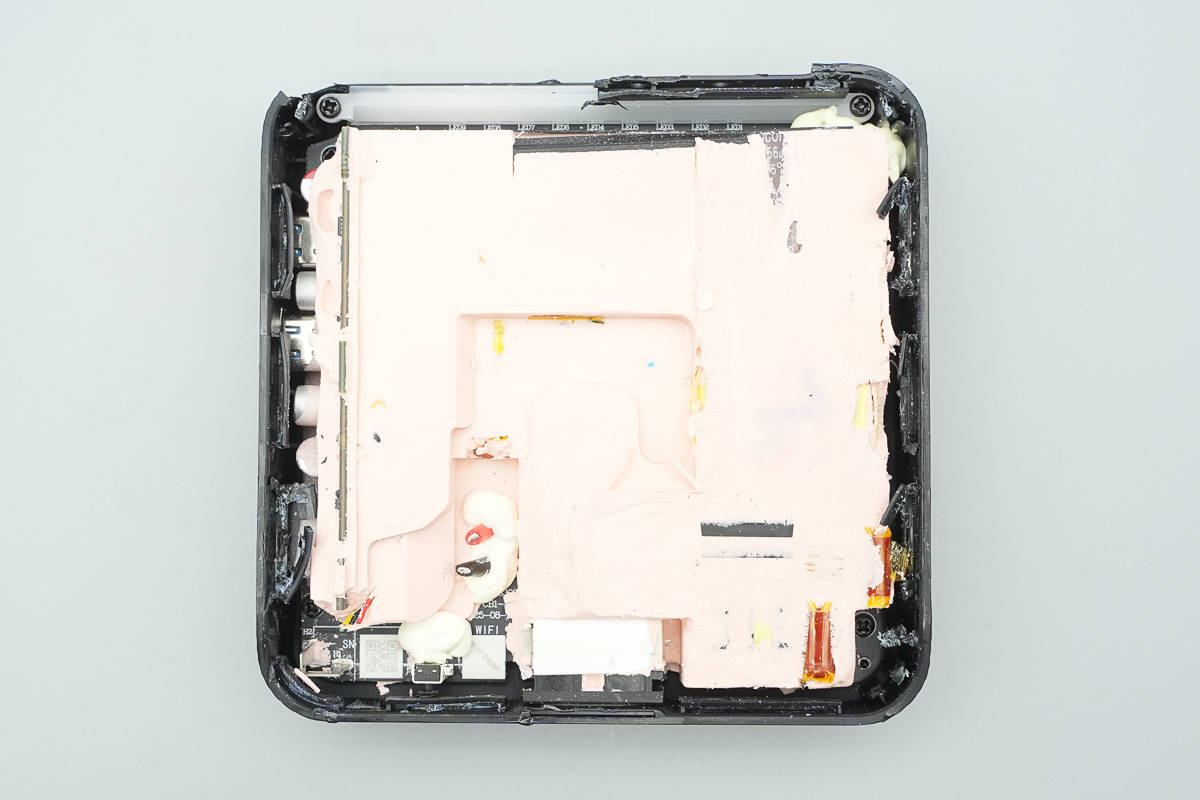

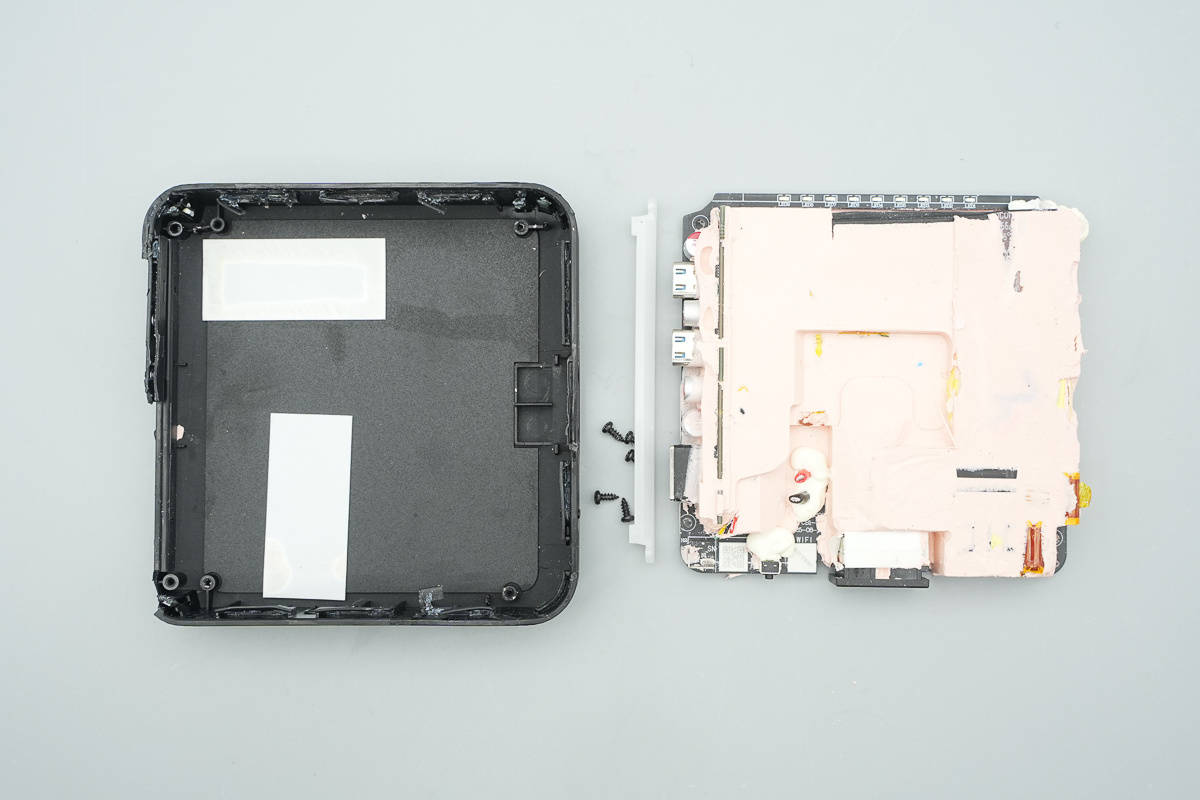

另一半殼體上，PCBA模塊以及導光條均使用螺絲進行固定APP。
拆掉螺絲將PCBA模塊和導光條取出APP。

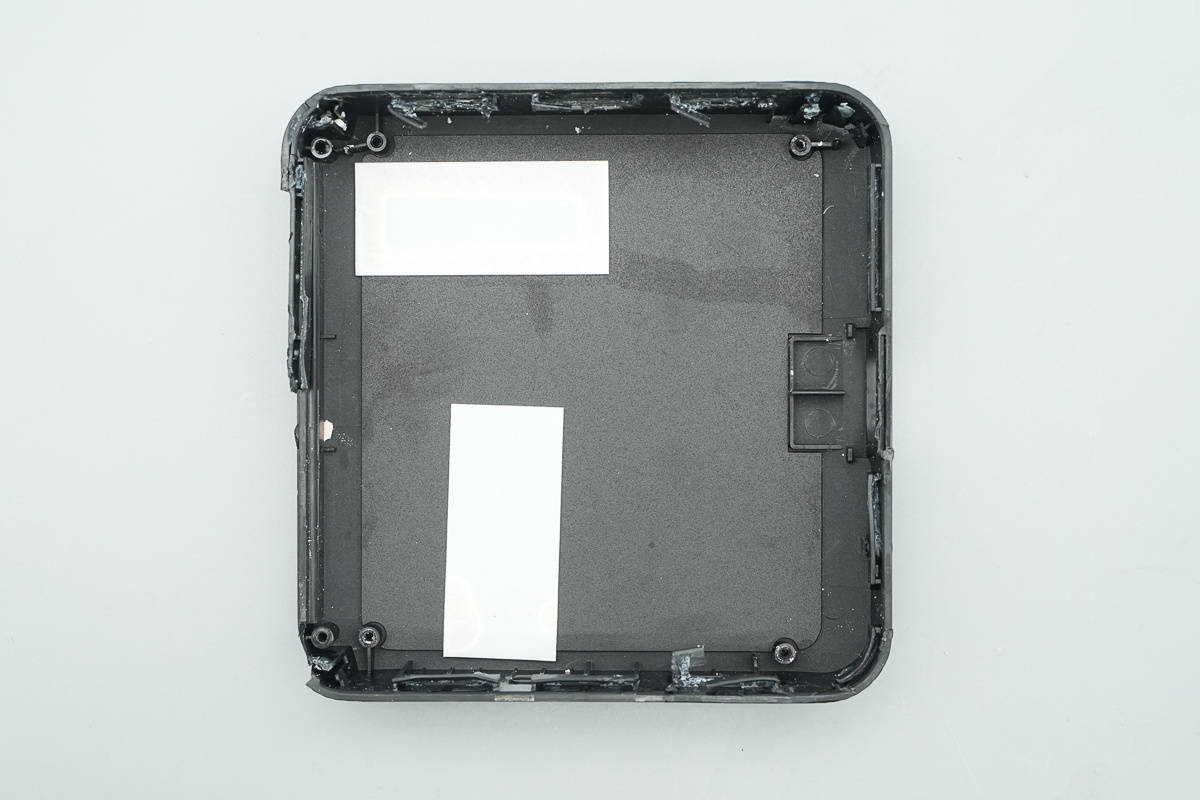

另一半外殼槽內貼有麥拉片和氣凝膠墊APP。

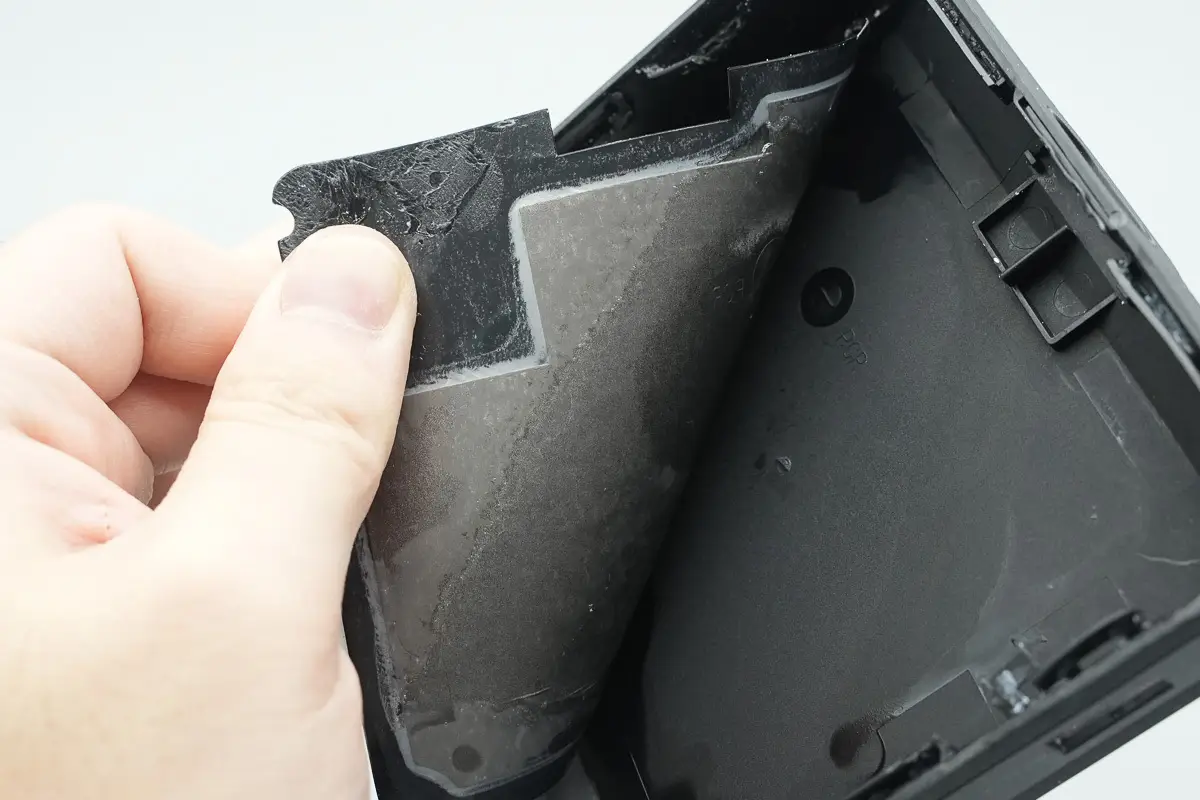

麥拉片另一面設有石墨散熱貼APP。
實測PCBA模塊長度為95.27mmAPP。

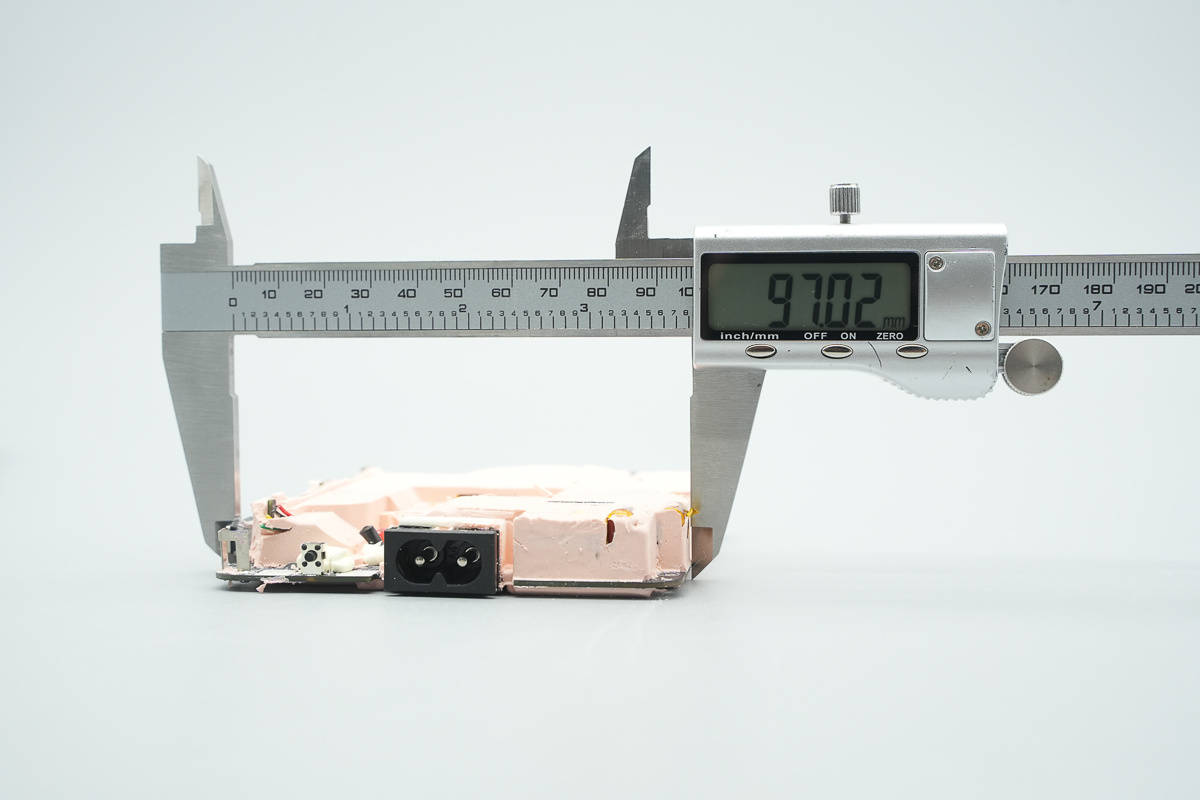

寬度為97.02mmAPP。

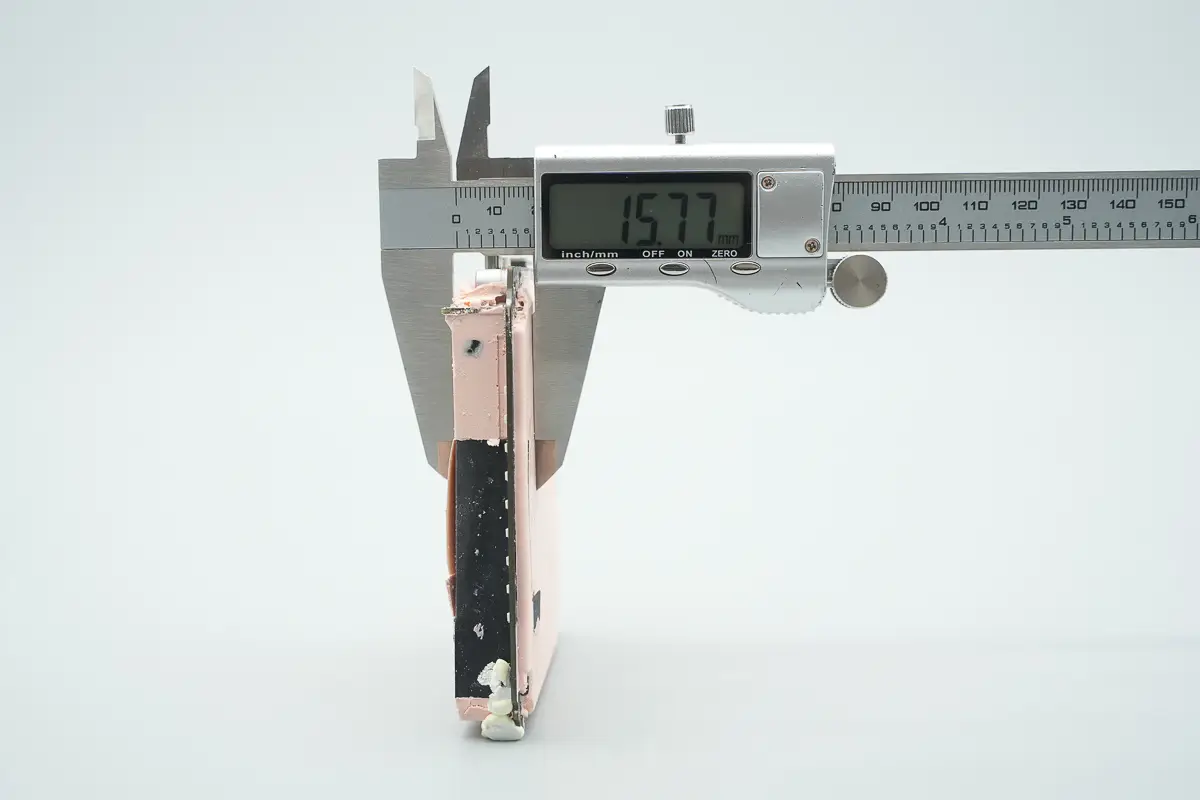

厚度為15.77mmAPP。

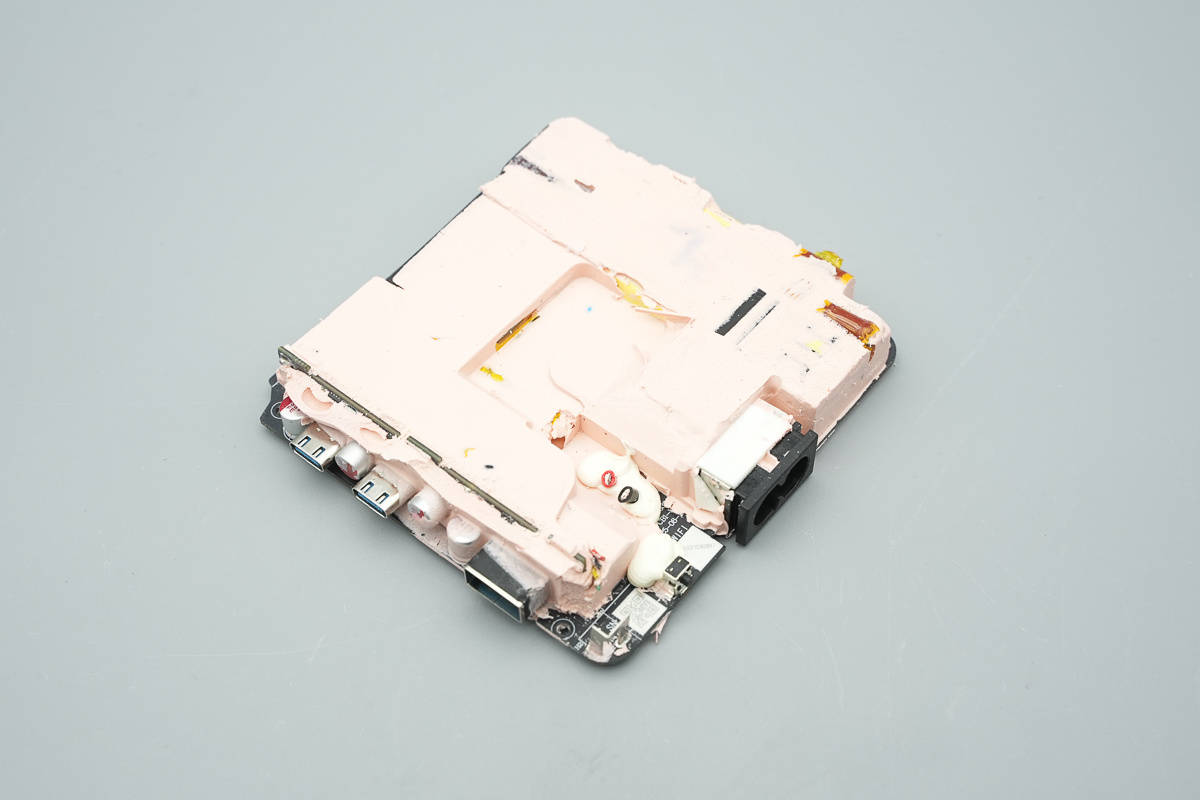

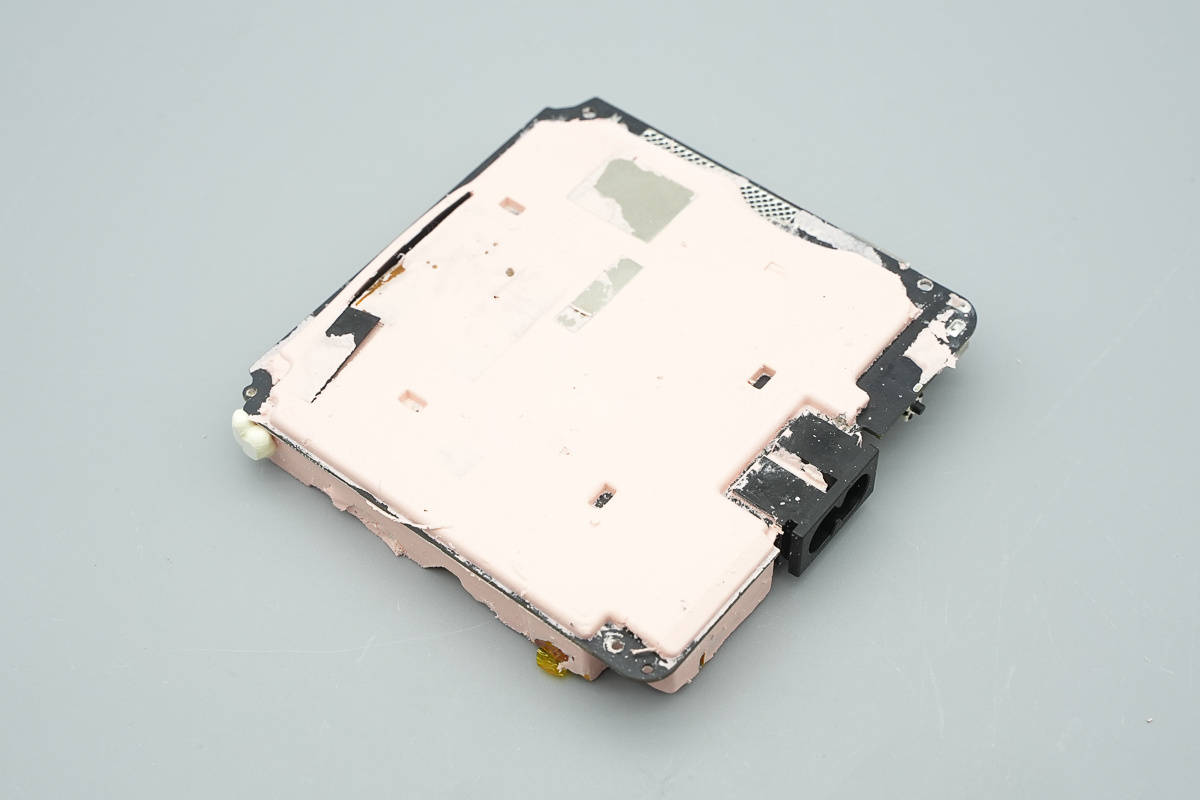

PCBA模塊使用粉色導熱凝膠填充成一個整體，提升整體散熱和耐候性能APP。
主板背面也基本覆蓋導熱膠APP。

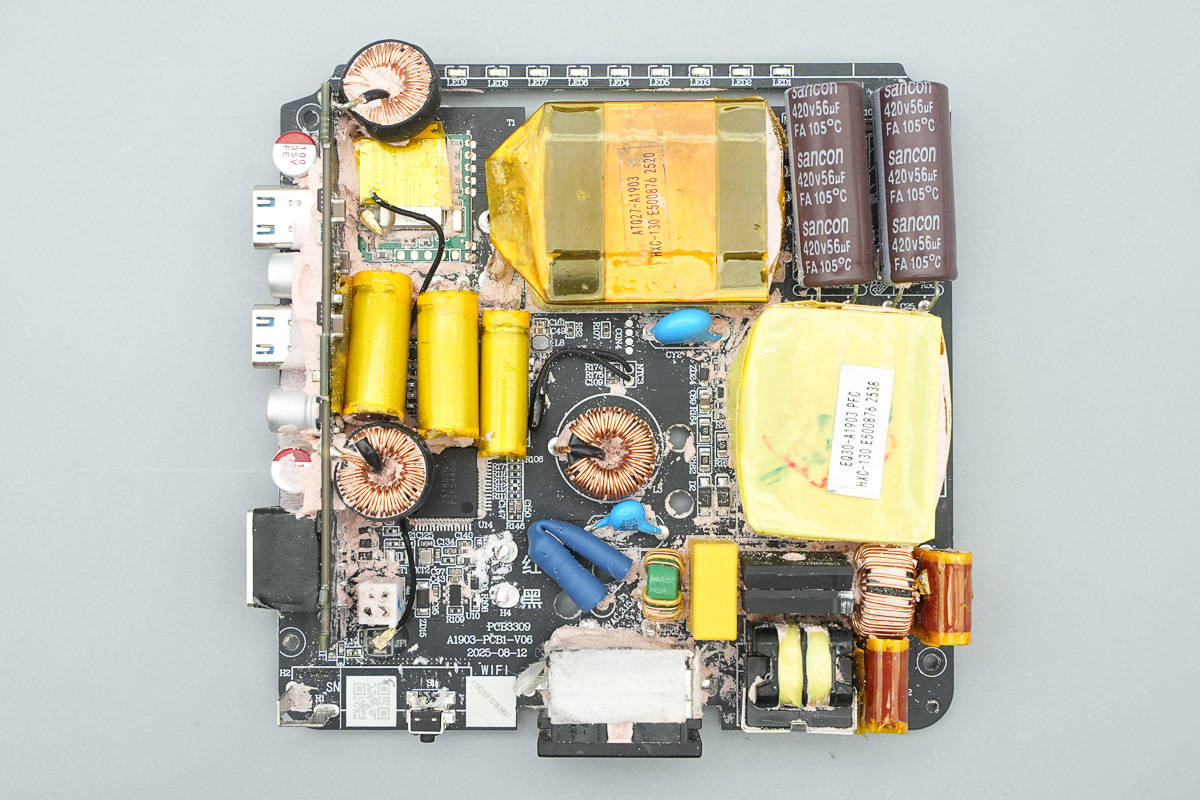

將導熱膠清理掉，主板正面右側區域設有共模電感、整流橋、薄膜電容、PFC升壓電感、高壓濾波電解電容等器件，左側焊接輸出無線通信模組以及輸出小板等，固態濾波電容等包裹膠帶絕緣處理APP。

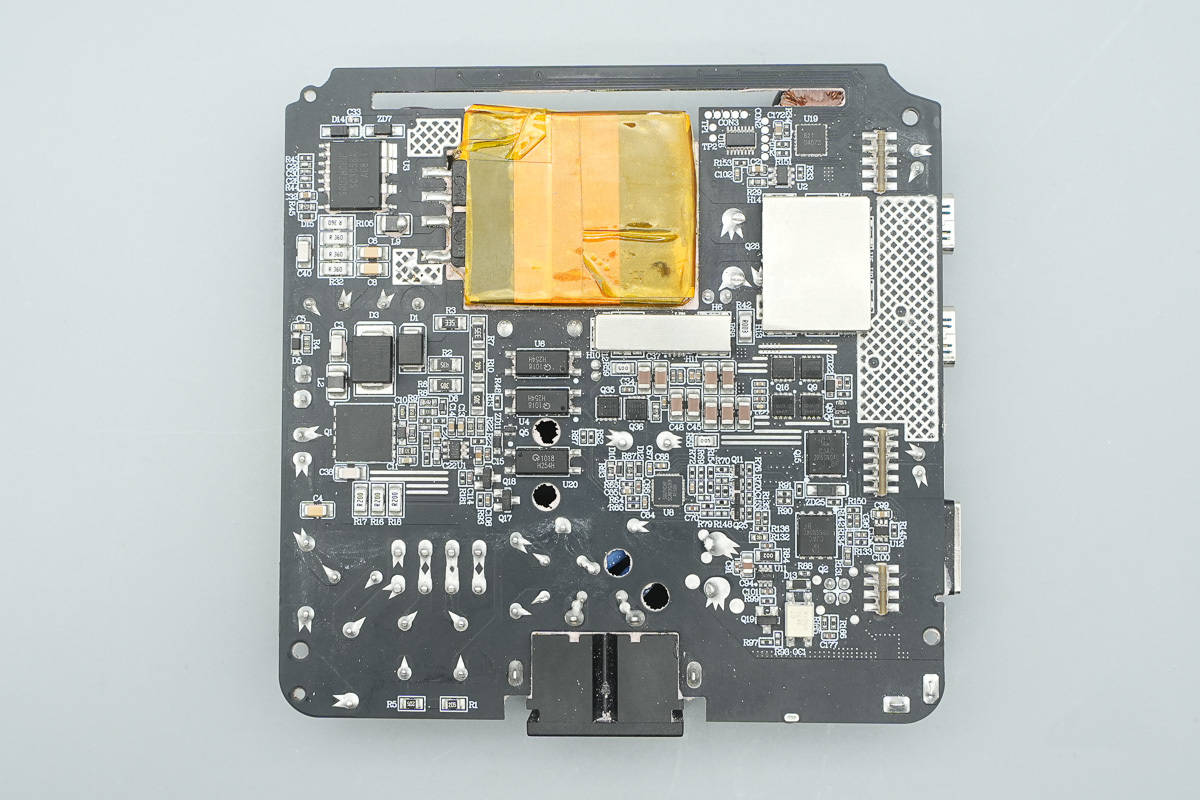

背面設有PFC升壓電路和開關電源電路等相應控制器、功率器件等，變壓器沉板焊接，此外同步整流管、PD控制器所在區域還設有專門的散熱片APP。

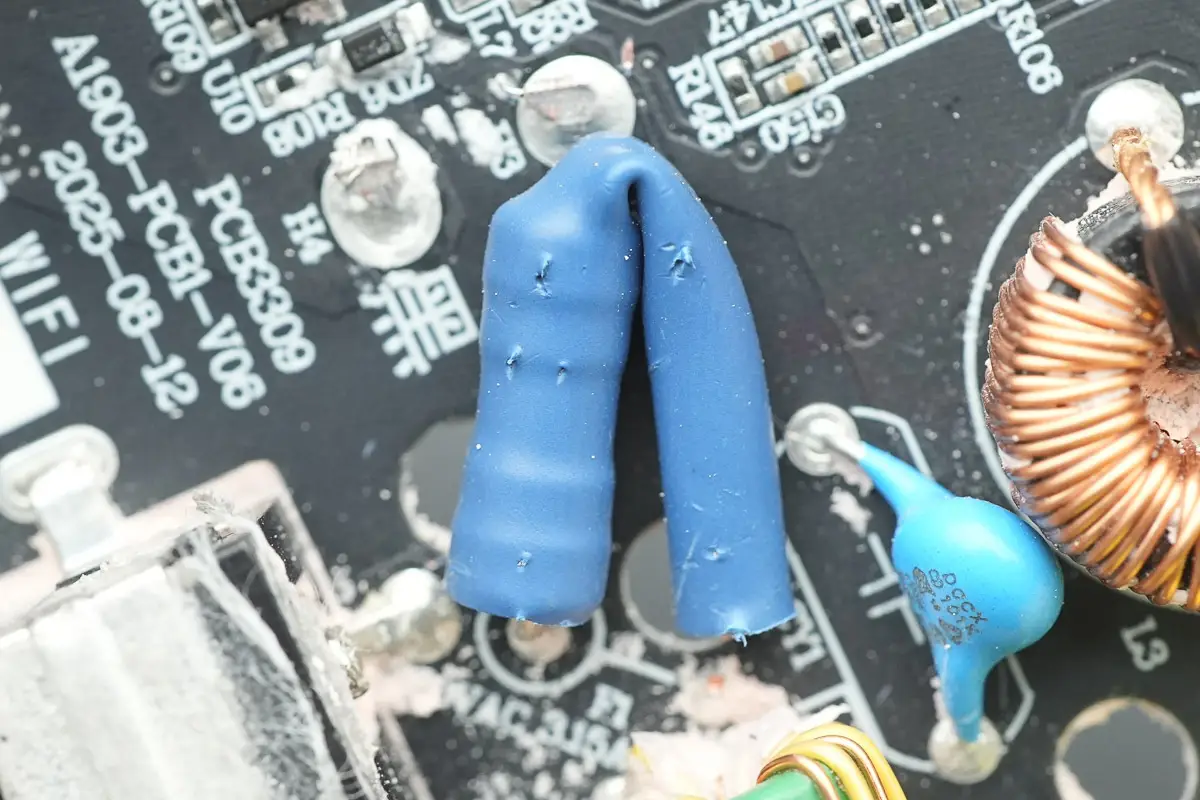

保險絲外套塑料絕緣管APP。

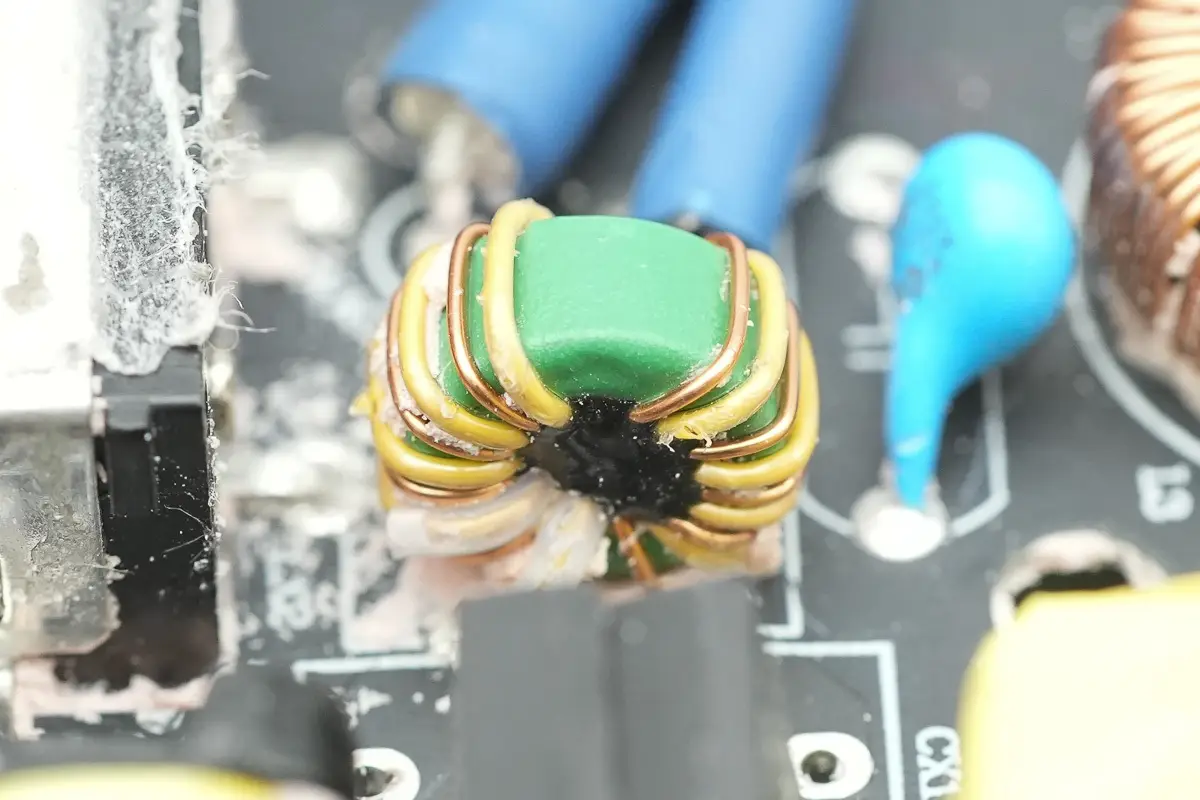

共模電感特寫，用于濾除EMI干擾APP。

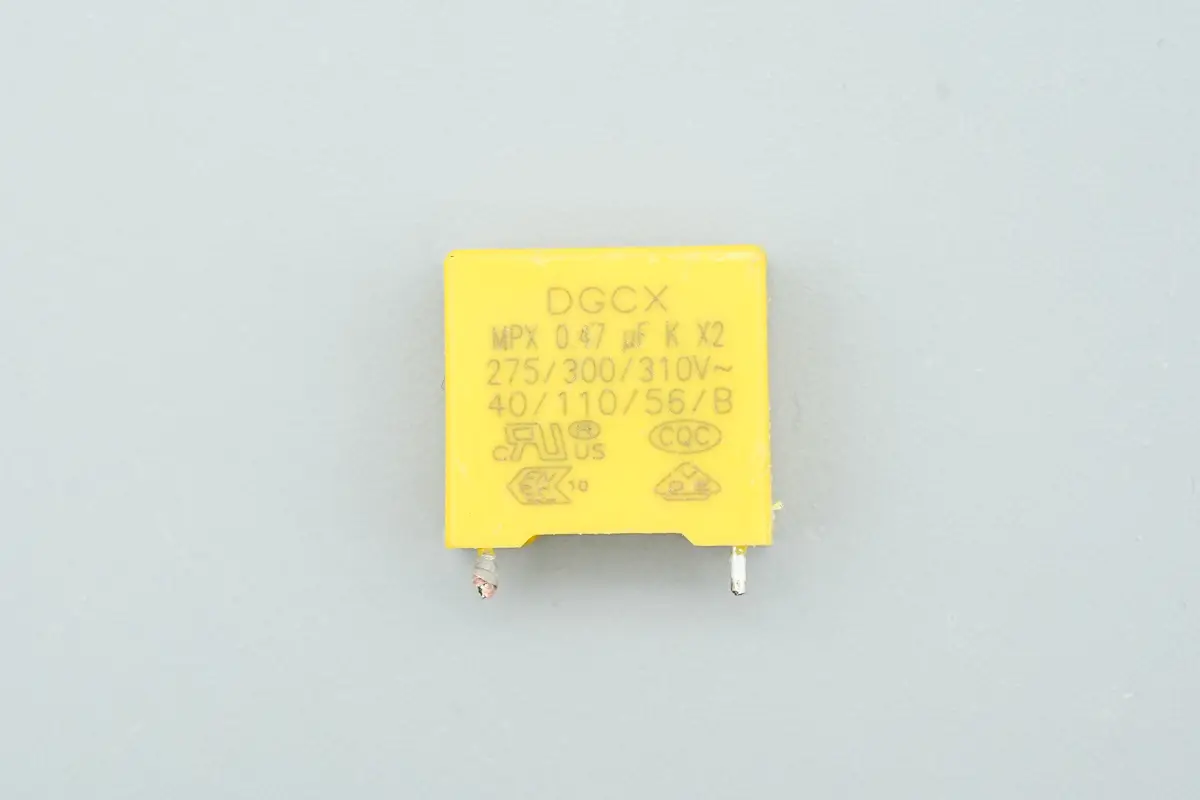

安規X2電容來自東莞成希電子，容量0.47μFAPP。
另一顆共模電感特寫APP。
兩顆整流橋來自平偉，型號D8KBR10A，規格為8A 1000V，采用D3K封裝APP。

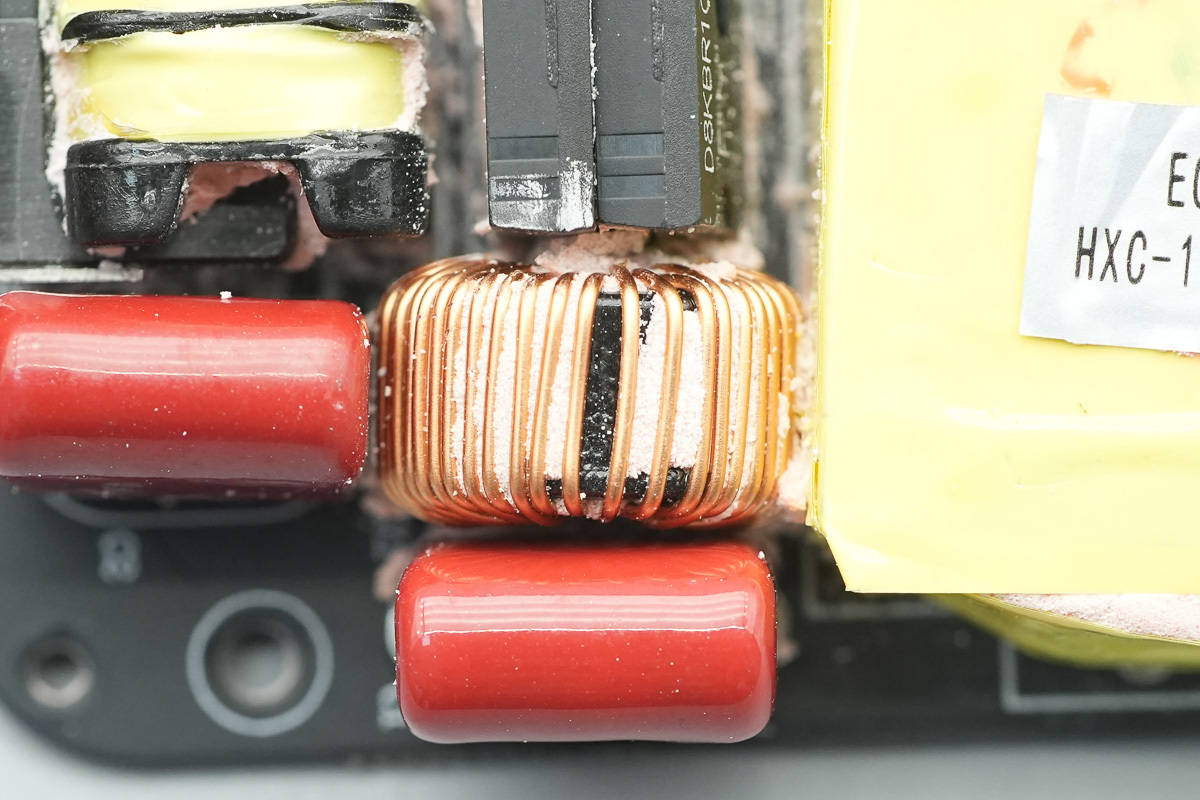

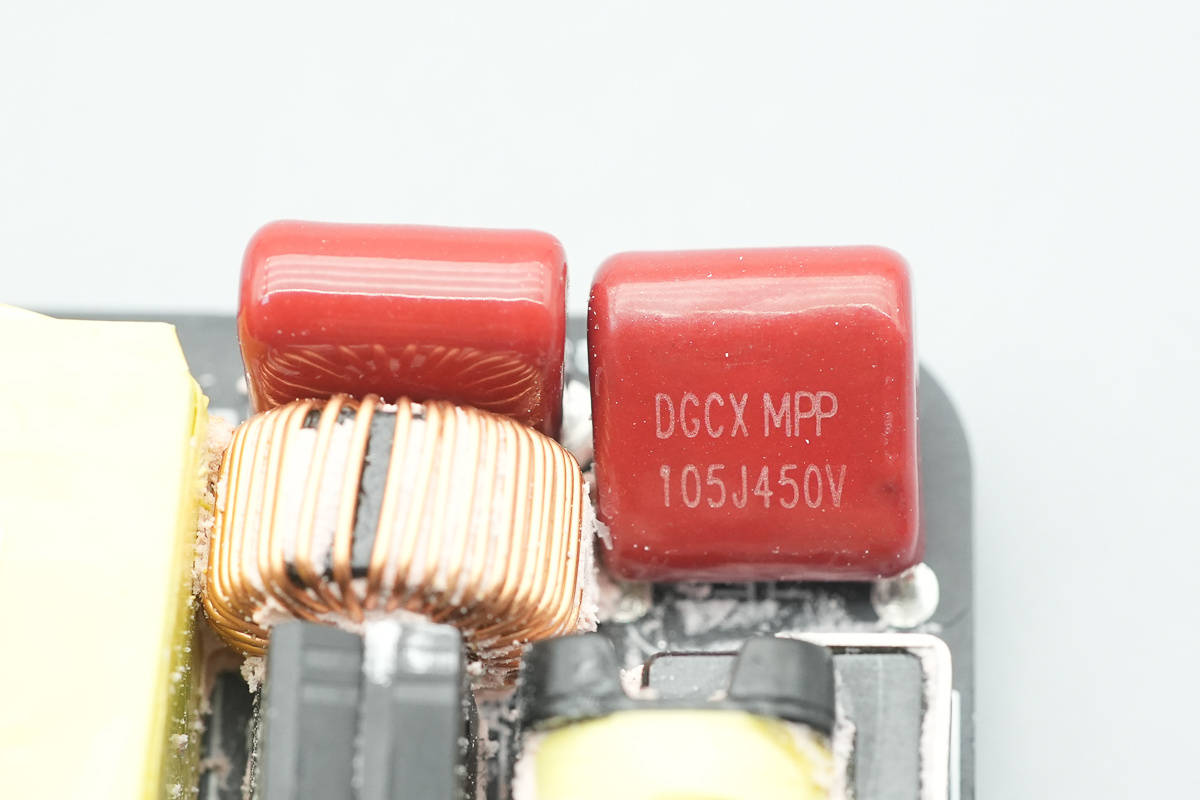

兩顆薄膜電容也是來自成希電子，規格均為1μF450VAPP。
濾波電感特寫APP。

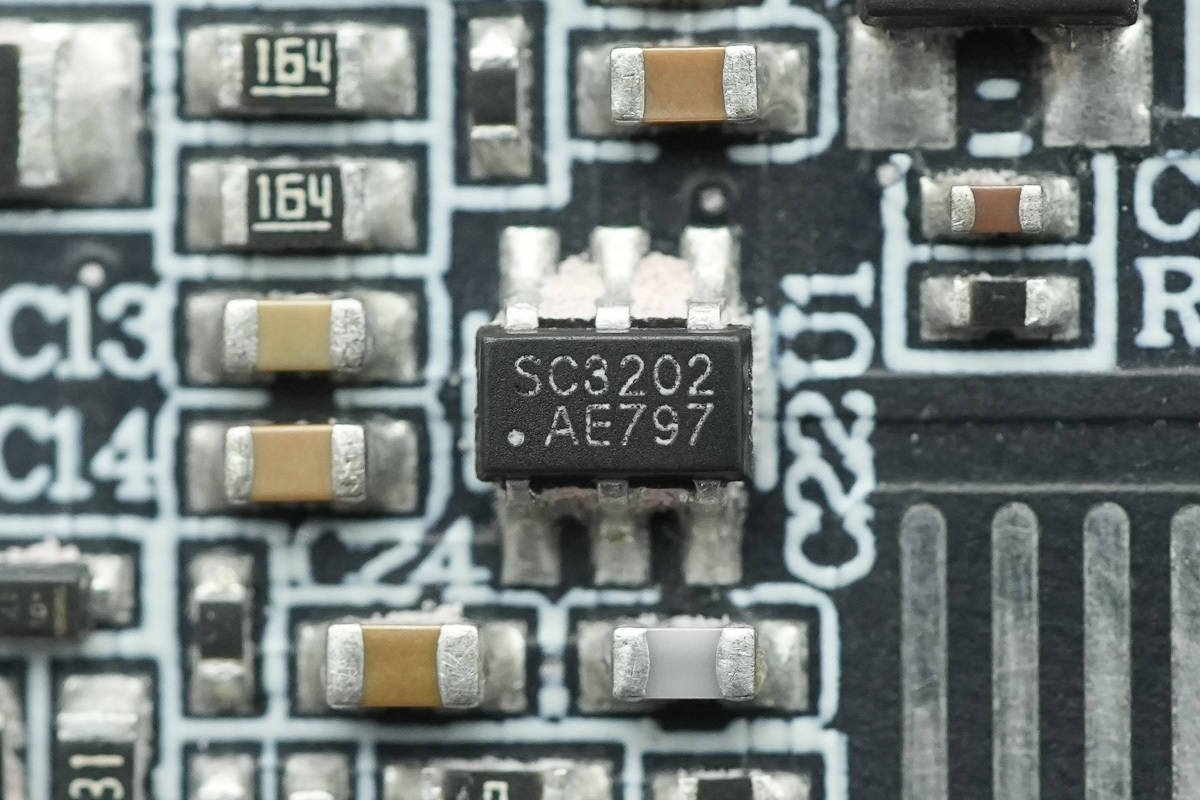

南芯科技SC3202是一顆應用于Boost變換器的高效率升壓PFC控制器，采用多模式控制策略APP。當滿載或重載時運行臨界傳導模式，負載降低時運行在DCM模式，并具有谷底開通特性，降低開關頻率以提升效率。
在空載時，SC3202以突發模式運行，降低功耗并減小音頻噪聲APP。SC3202支持供電欠壓保護，逐周期過電流保護，輸出過壓保護，電感電流保護和過熱保護。采用SOT23-6封裝，適用于PD快充，適配器，LED電源等應用。

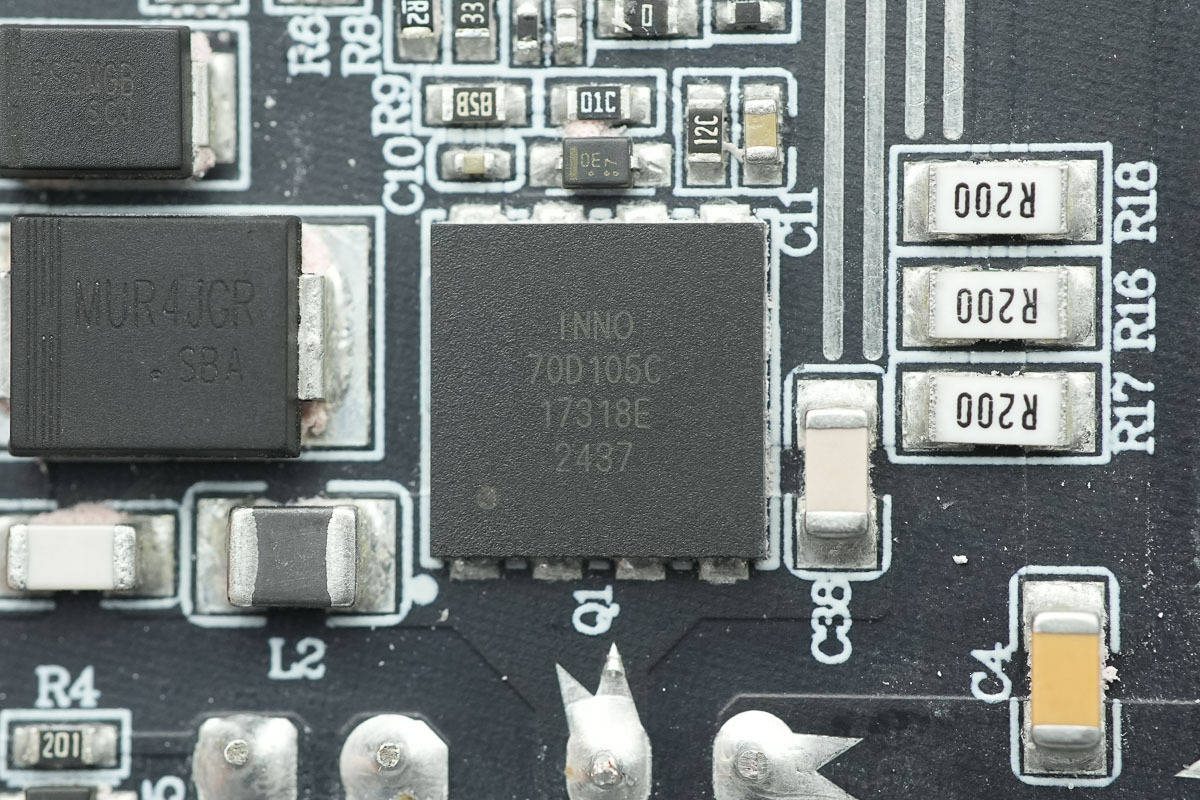

PFC開關管采用英諾賽科INN700D105C，這是一顆耐壓700V的增強型氮化鎵單管，導阻為105mΩ，支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規，適用于AC-DC轉換，DC-DC轉換等高能效高密度應用APP。采用DFN8*8封裝。
英諾賽科INN700D105C資料信息APP。
充電頭網通過拆解了解到，英諾賽科氮化鎵芯片目前已被三星，OPPO，VIVO，聯想，雅迪，LG，華碩，安克，努比亞，倍思，綠聯，閃極等多家知名品牌和廠商所采用，出貨量突破15億顆APP。

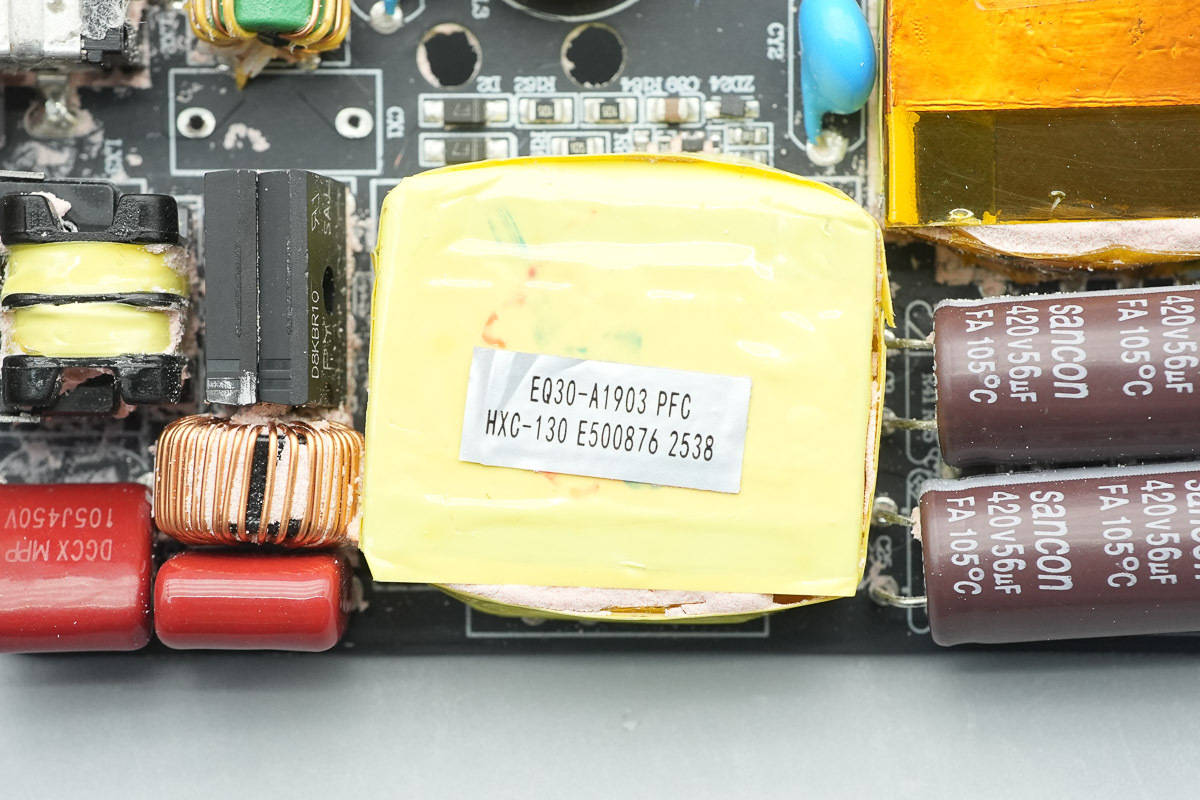

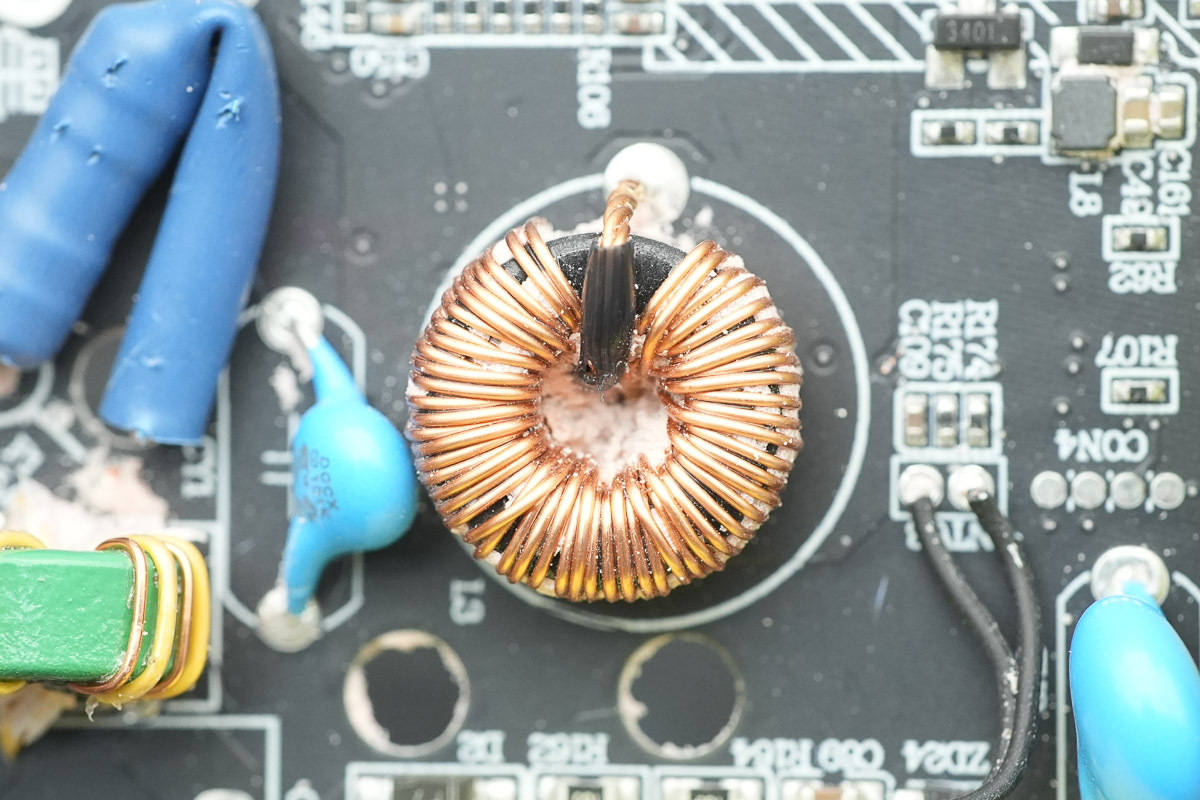

PFC升壓電感特寫APP。
PFC整流管絲印MUR4JGR，這是一顆超快恢復二極管，采用SMC封裝APP。
兩顆高壓濾波電解電容來自Sancon三鑫，規格均為420V56μFAPP。

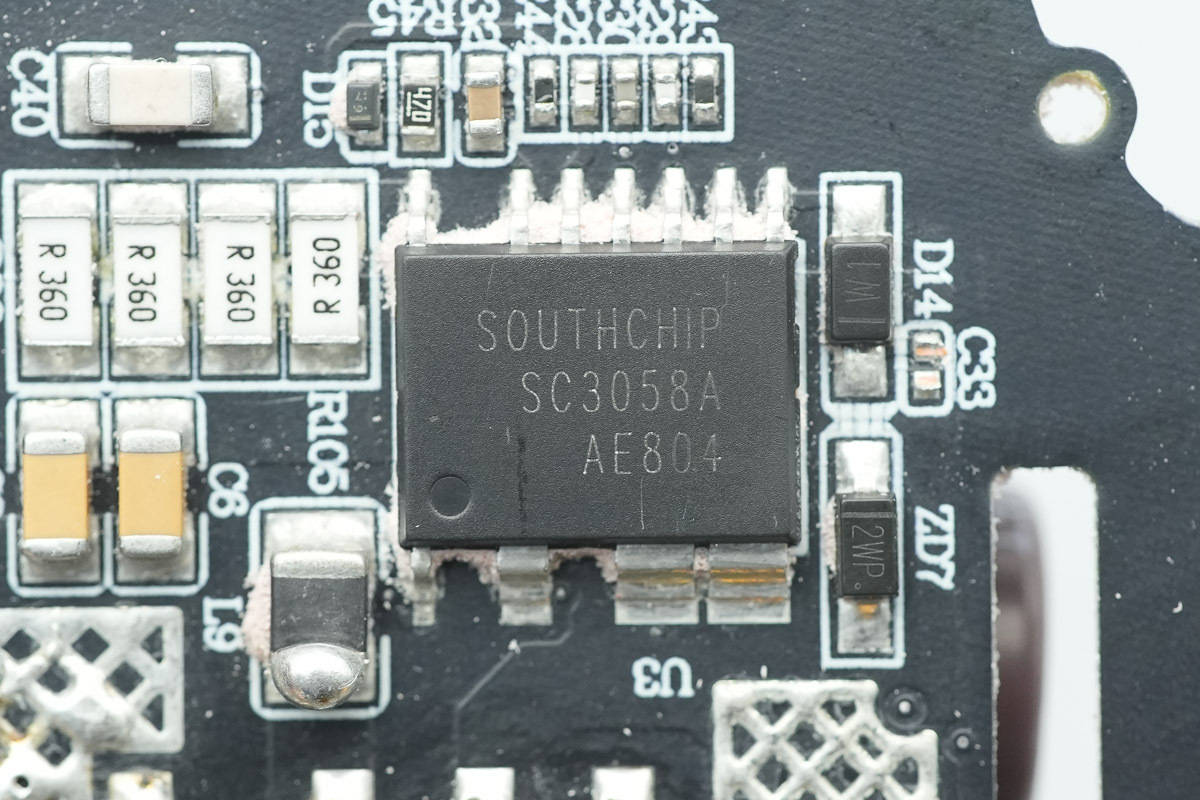

合封氮化鎵芯片來自南芯科技，型號SC3058A，采用ESOP10-W封裝APP。

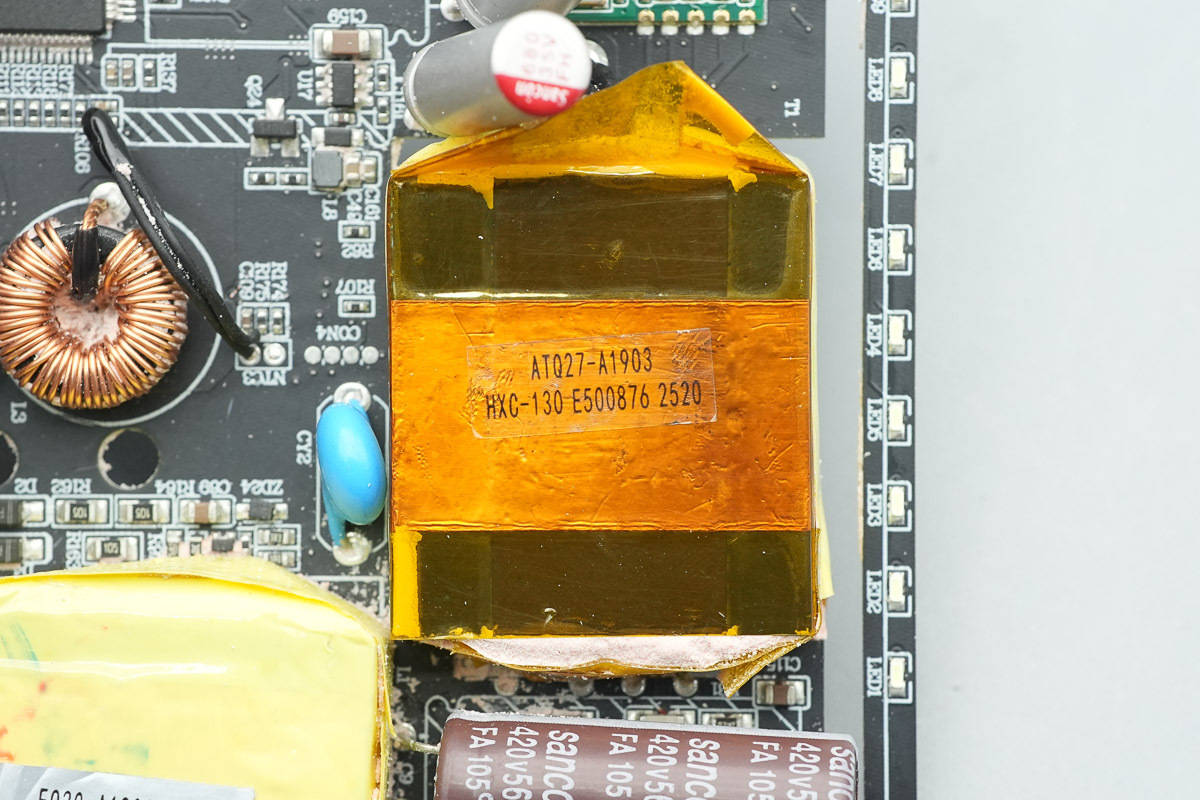

變壓器特寫APP。

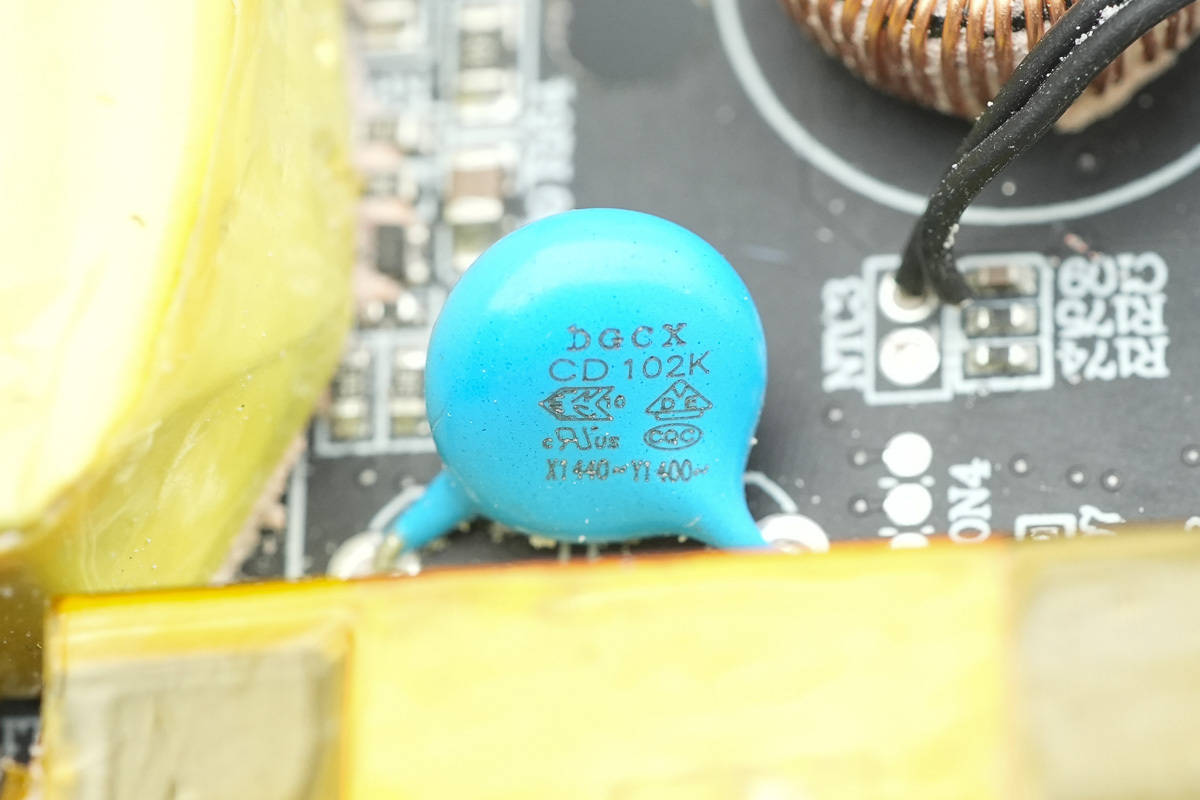

藍色Y電容來自東莞成希電子APP。
另一顆Y電容特寫APP。
用于輸出電壓反饋和功能控制的光耦來自群芯微，絲印1018，屬Q(mào)X101X系列，這款光耦是由一個GaAs發光二極管和一個NPN光電晶體管組成的光電耦合器APP。
該產品電流轉換比≥50%，輸入-輸出隔離電壓為5000 Vrms，集電極-發射極擊穿電壓 ≥80V，工作溫度為-55℃~110℃APP。QX101X系列光耦適合開關電源、智能電表、工控、儀表、辦公設備、家電等設備應用。

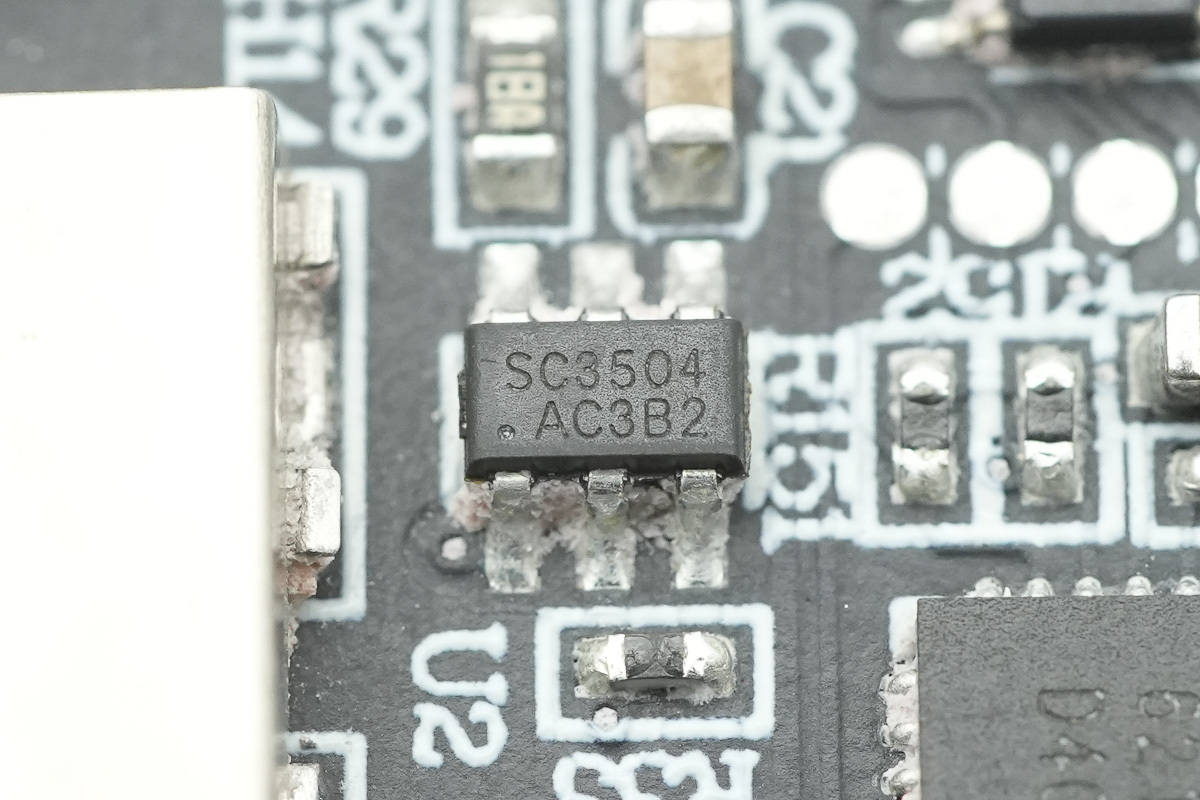

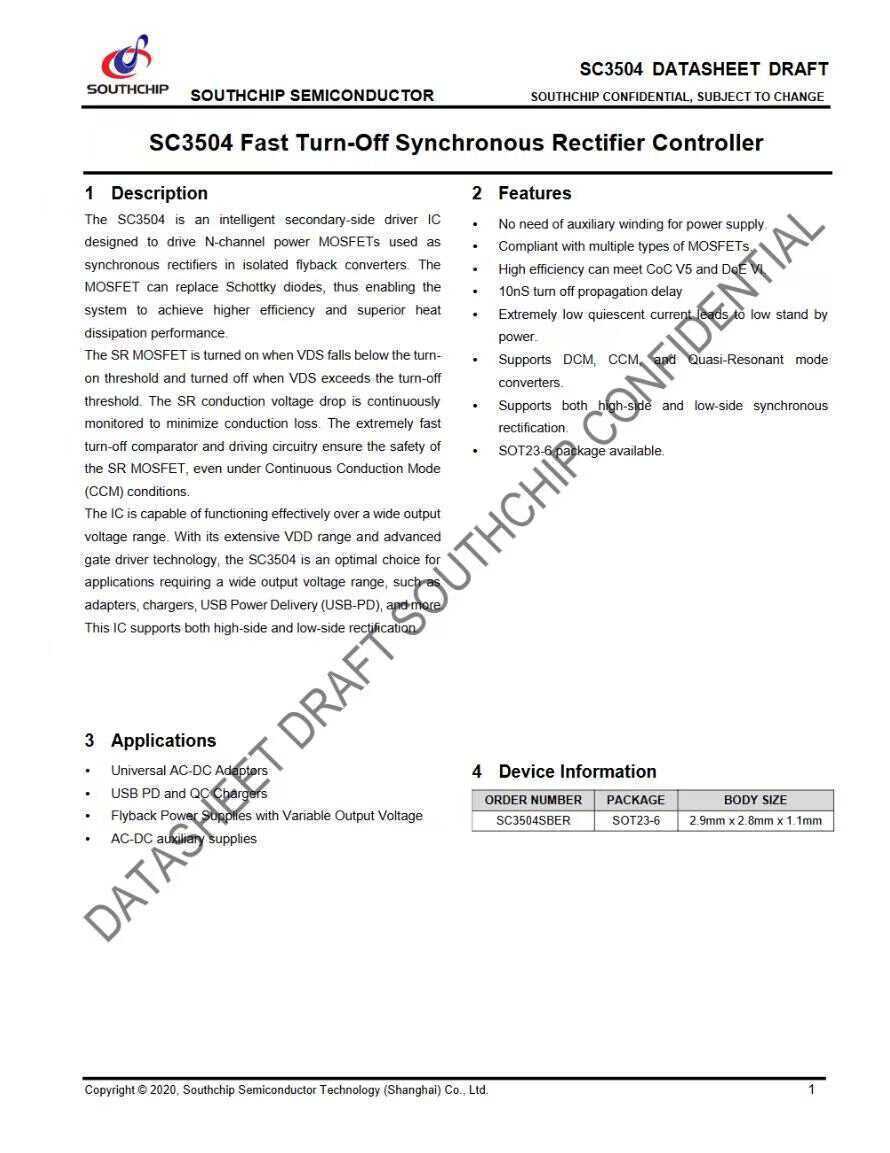

同步整流控制器采用南芯科技SC3504，專用于驅動隔離式反激變換器中的同步整流N溝道功率MOSFETAPP。該MOSFET可替代肖特基二極管，從而顯著提升系統效率并優化散熱性能。
SC3504通過實時監測漏源極電壓(VDS)實現精準控制：當VDS降至開啟閾值時啟動同步整流管導通，當VDS超過關斷閾值時立即關斷APP。持續監控同步整流的導通壓降以最小化傳導損耗，其超高速關斷比較器與驅動電路設計可確保同步整流MOSFET即使在連續導通模式(CCM)下也能安全運行。
SC3504支持超寬輸出電壓范圍工作，憑借其寬廣的VDD工作范圍和先進的柵極驅動技術，SC3504成為適配器、充電器、USB供電(USB-PD)等寬輸出電壓應用的理想選擇APP。同時支持高邊和低邊兩種整流配置方案。

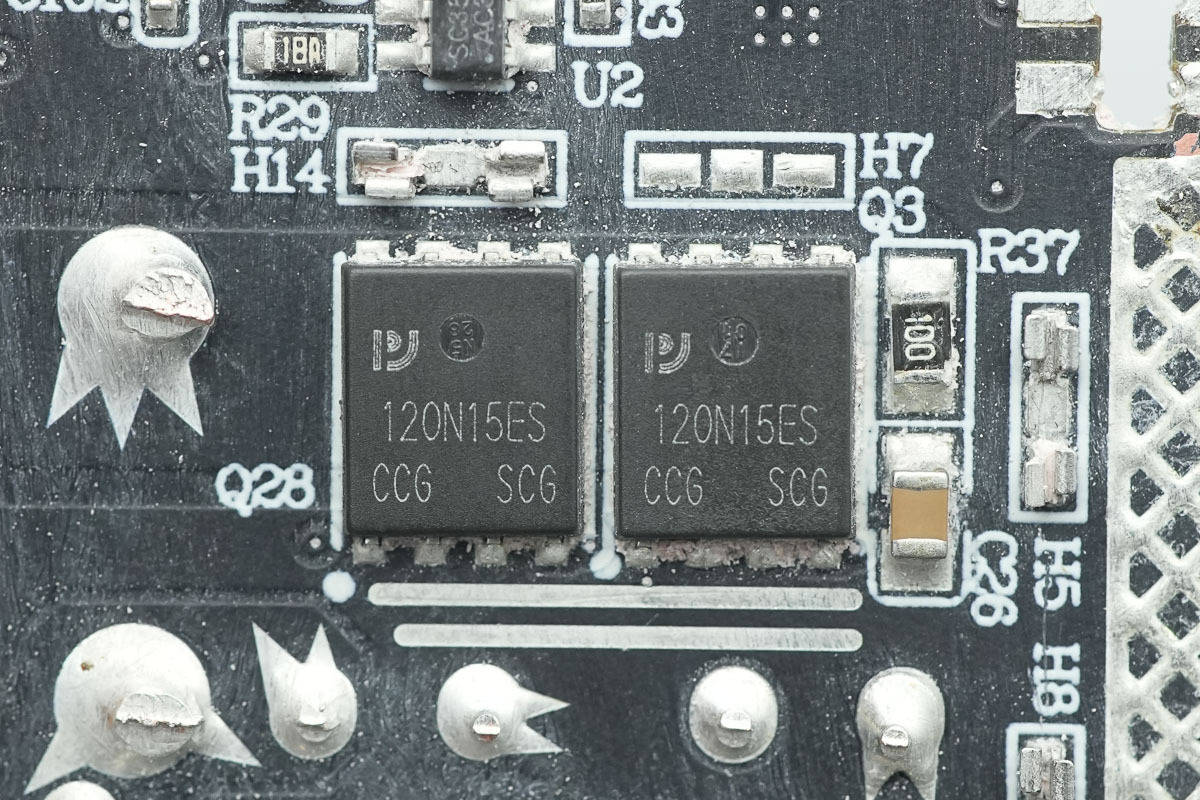

同步整流管來自平偉，型號PW120N15ES，NMOS管，耐壓150V，導阻9.3mΩ，采用DFN5*6封裝APP。

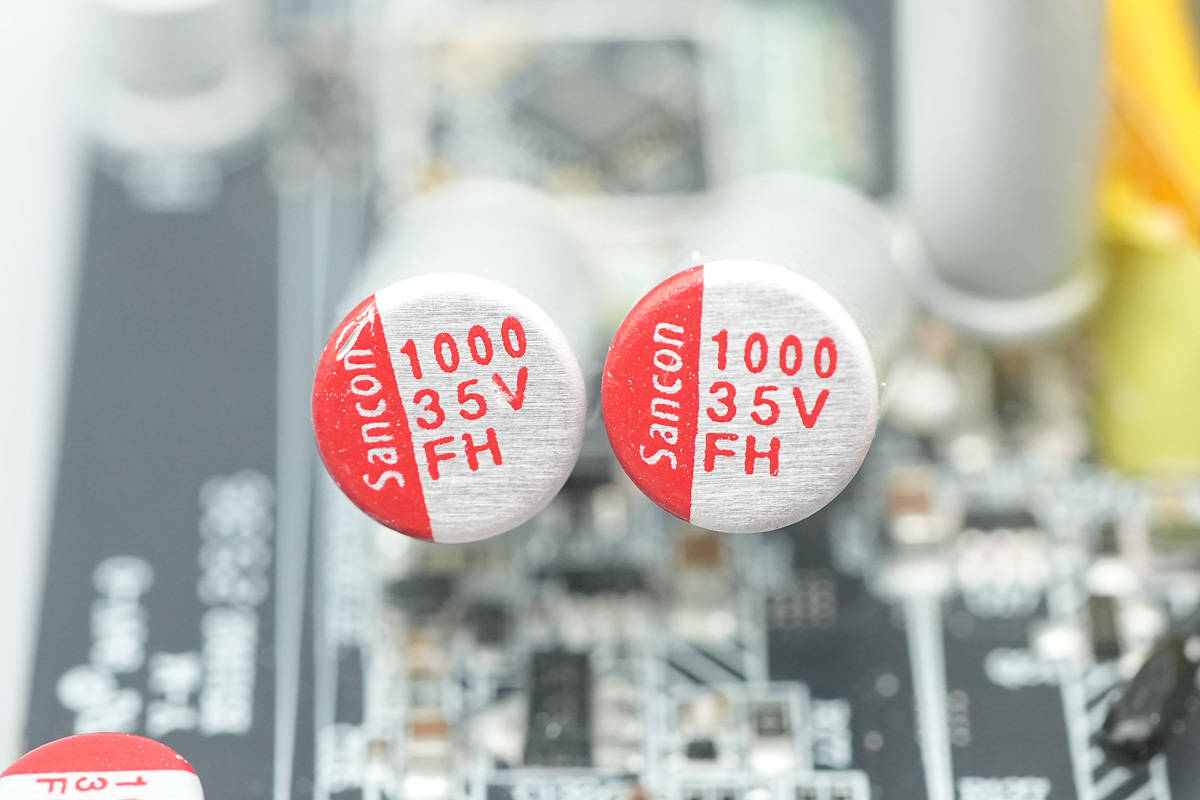

輸出濾波固態電容也是來自三鑫，兩顆規格為35V1000μFAPP。

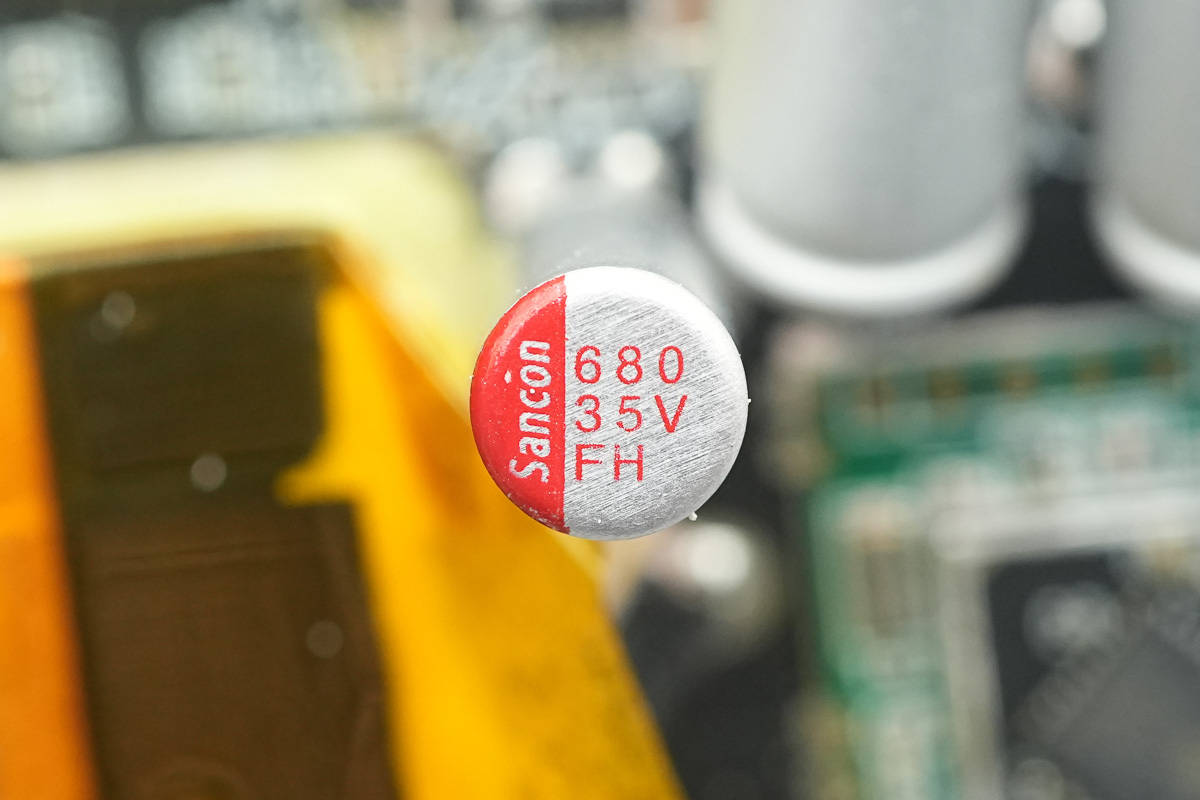

第三顆規格為35V680μFAPP。
用于整機控制的MCU來自XHSC小華半導體，型號HC32F452KETB-LQFP64APP。HC32F45x系列內置高性能32位ARM Cortex-M4內核，運行頻率最高可達200MHz。此外集成了高速片上存儲器以及豐富的外設功能，支持寬電壓范圍（1.8-3.6V），寬溫度范圍（-40-105℃）和各種低功耗模式。
MCU來自TI德州儀器，型號MSPM0C1104，屬于MSP高度集成的超低功耗32位MCU系列，該MCU系列基于增強型Arm Cortex-M0+內核平臺，提供高性能模擬外設集成，工作頻率最高可達24MHz，支持 -40°C-125°C 工作溫度范圍，并在1.62-3.6V的電源電壓下運行APP。

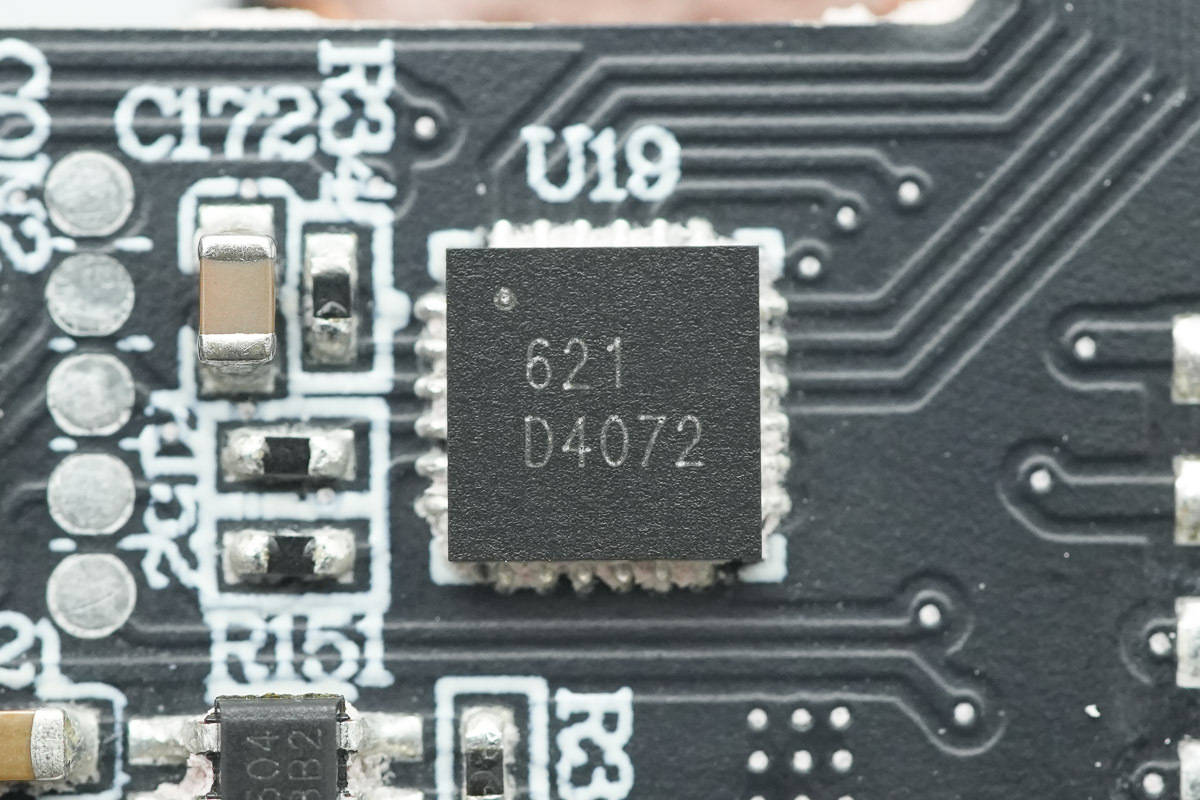

一顆絲印621的芯片APP。

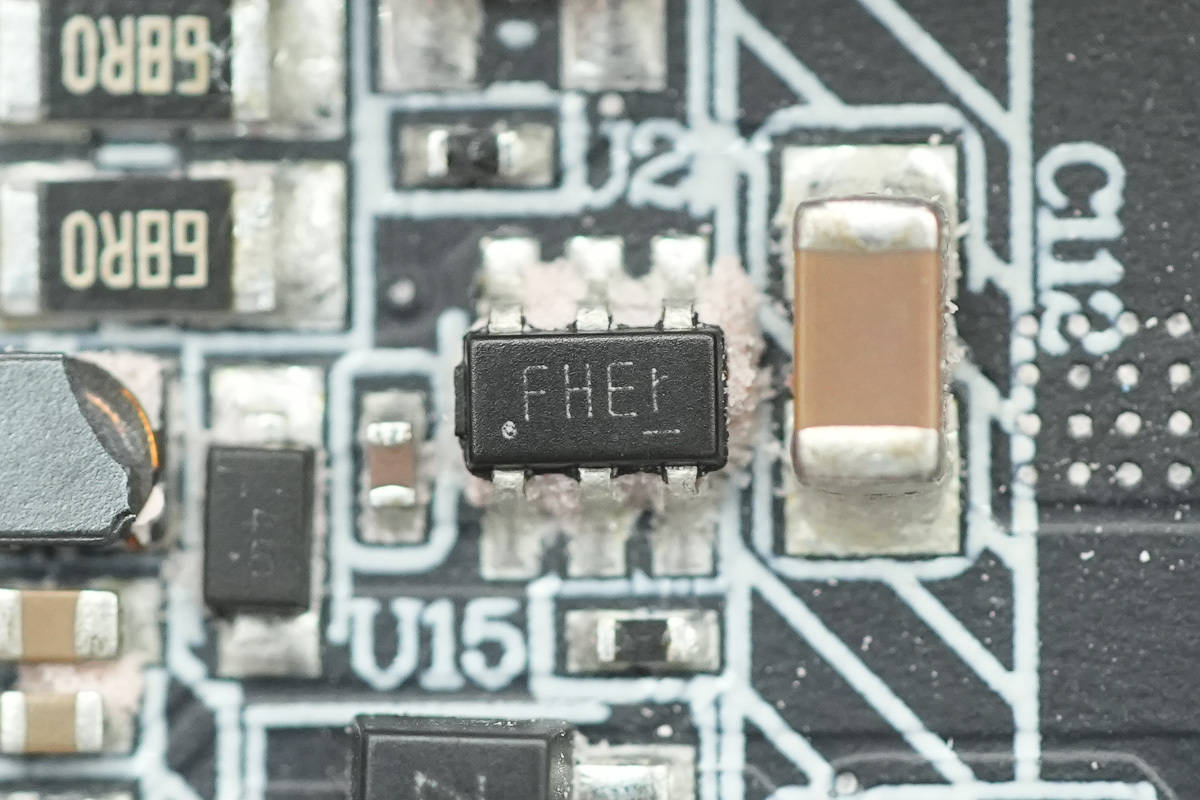

同步降壓轉換器來自鈺泰，型號ETA2850S2G，采用SOT23-6封裝APP。
另一顆鈺泰ETA2850S2G同步降壓轉換器特寫APP。

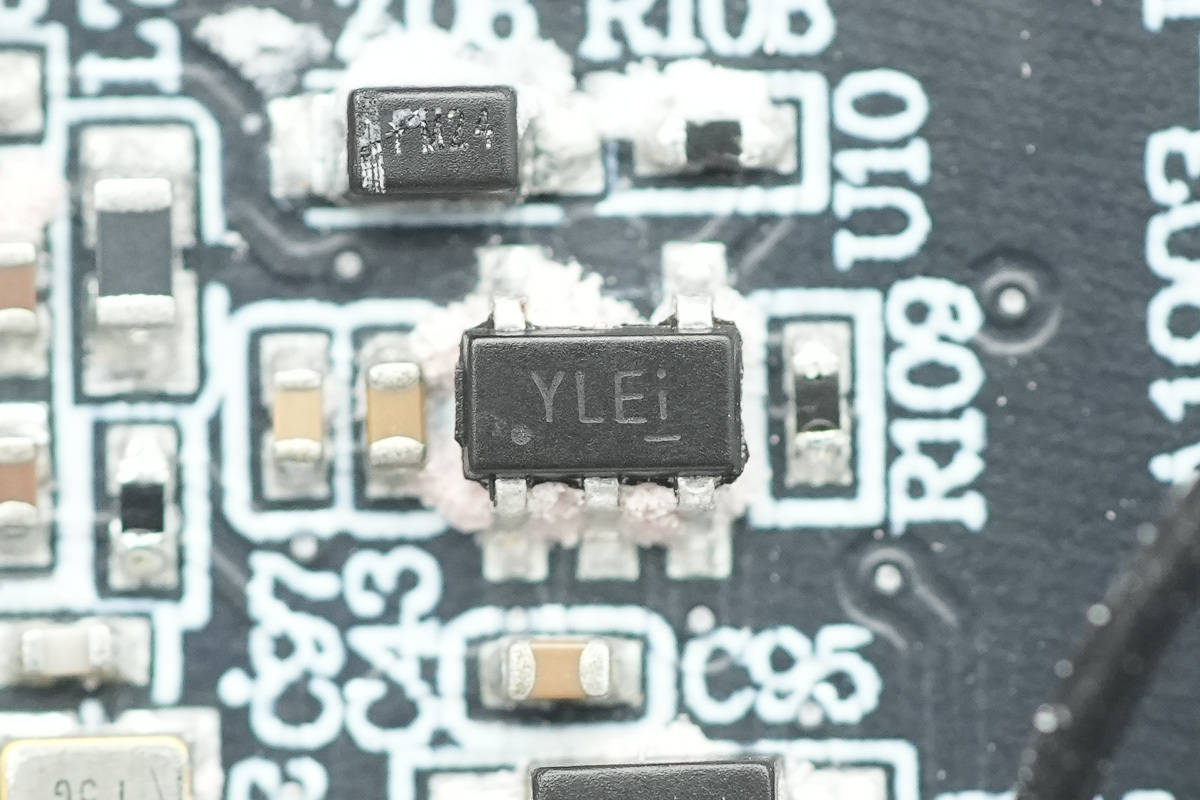

一顆絲印YLEi芯片APP。

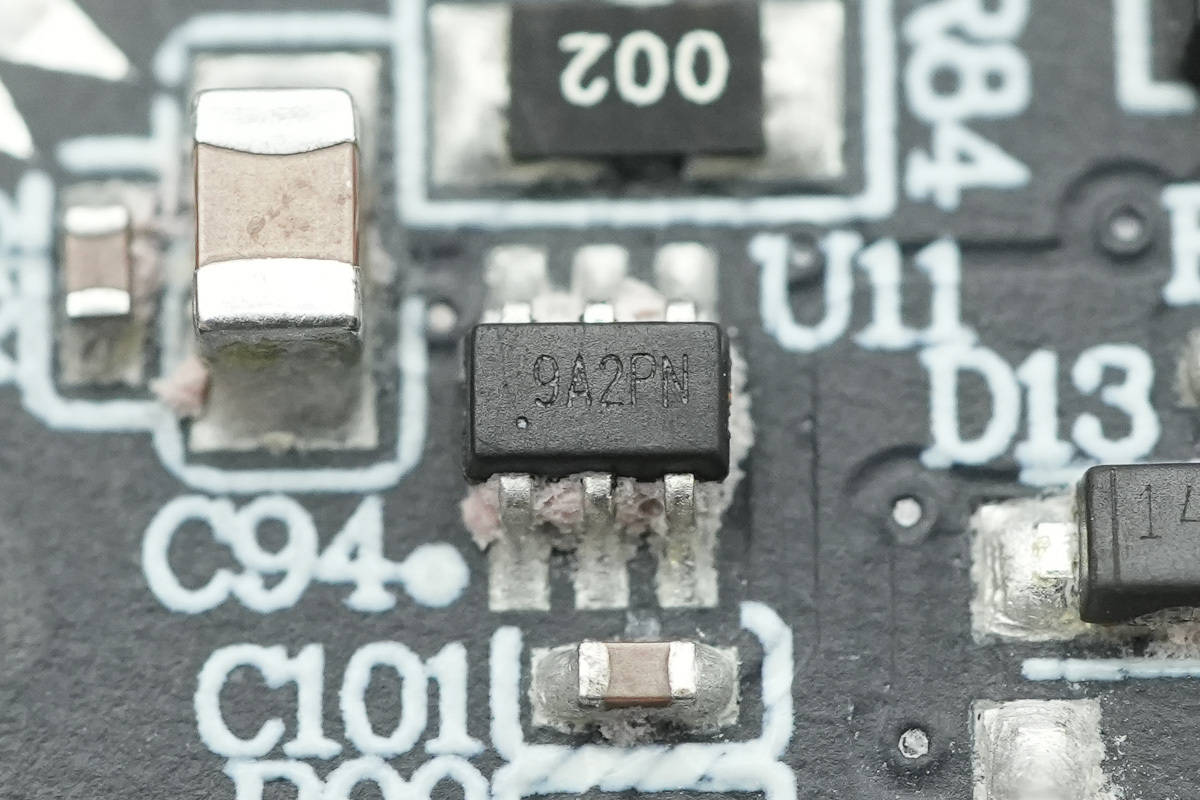

一顆絲印9A2PN芯片APP。

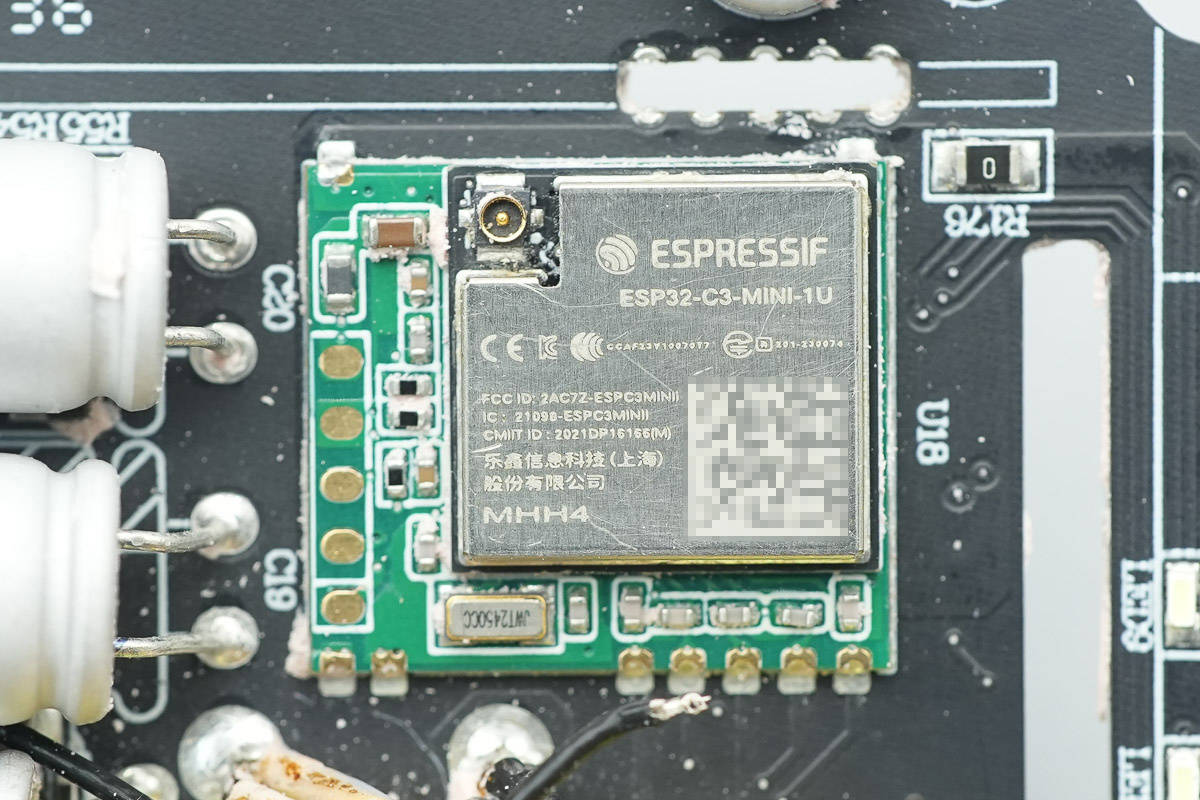

無線通信模組來自樂鑫，型號ESP32-C3-MINI-1U，支持WiFi和低功耗藍牙連接APP。
拆掉屏蔽罩，內部設有無線連接芯片以及貼片晶振APP。

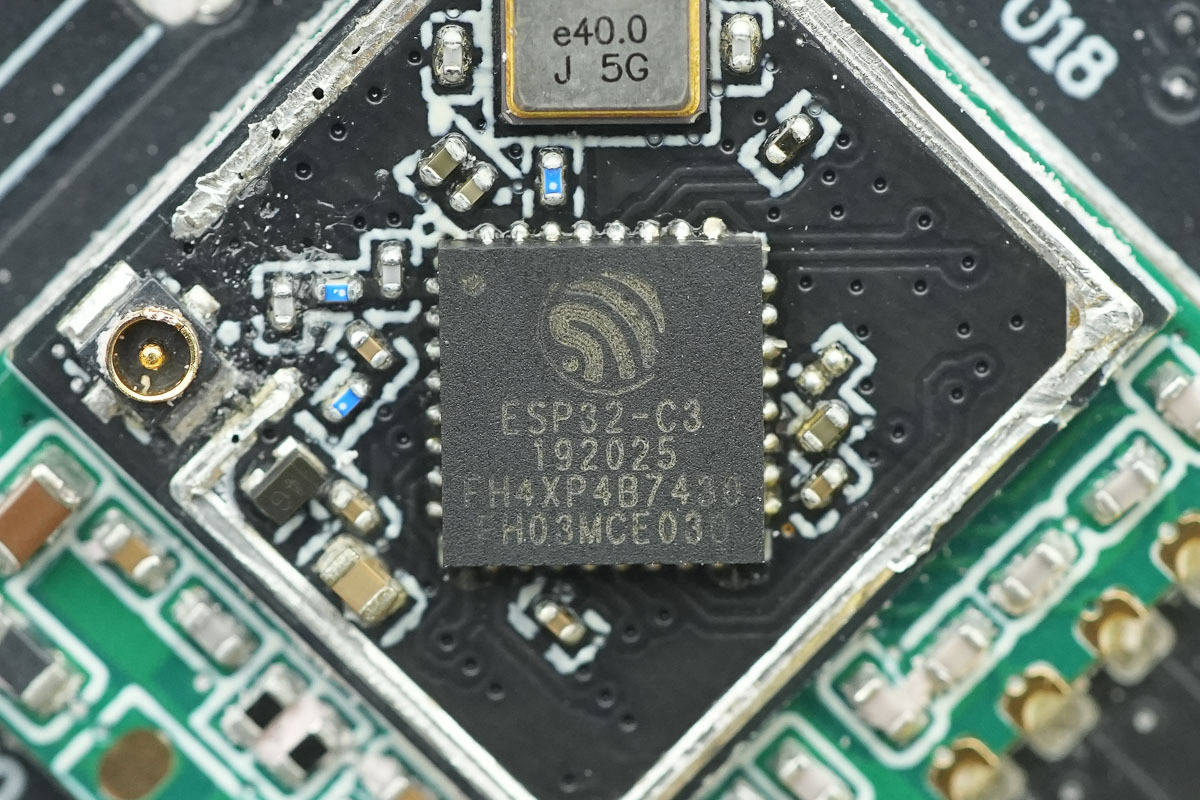

無線連接芯片來自樂鑫，型號ESP32-C3，是一款低功耗，高集成度的SoC芯片，內部集成2.4G WiFi和低功耗藍牙通信，芯片內部集成主頻160MHz的32位RISC-V單核處理器，集成384KB ROM，400KB SRAM，8KB SRAM，4Kbit eFuse，采用QFN32封裝APP。

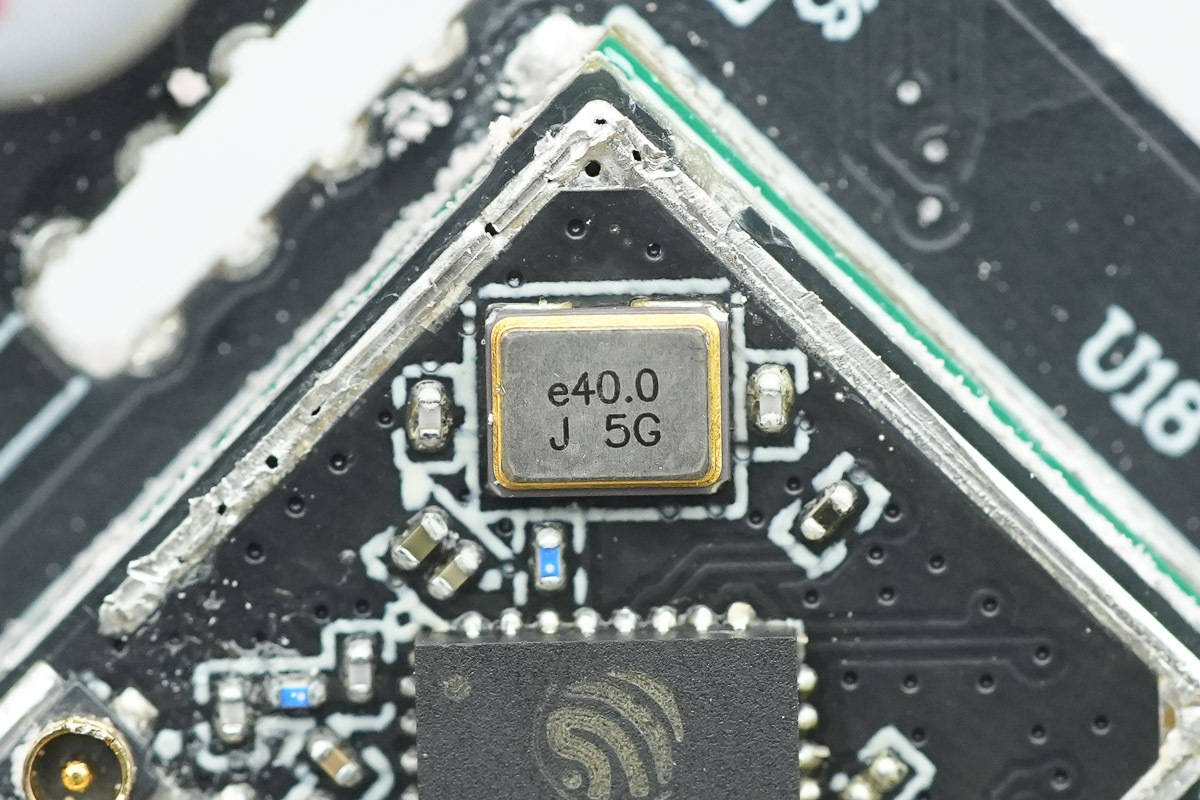

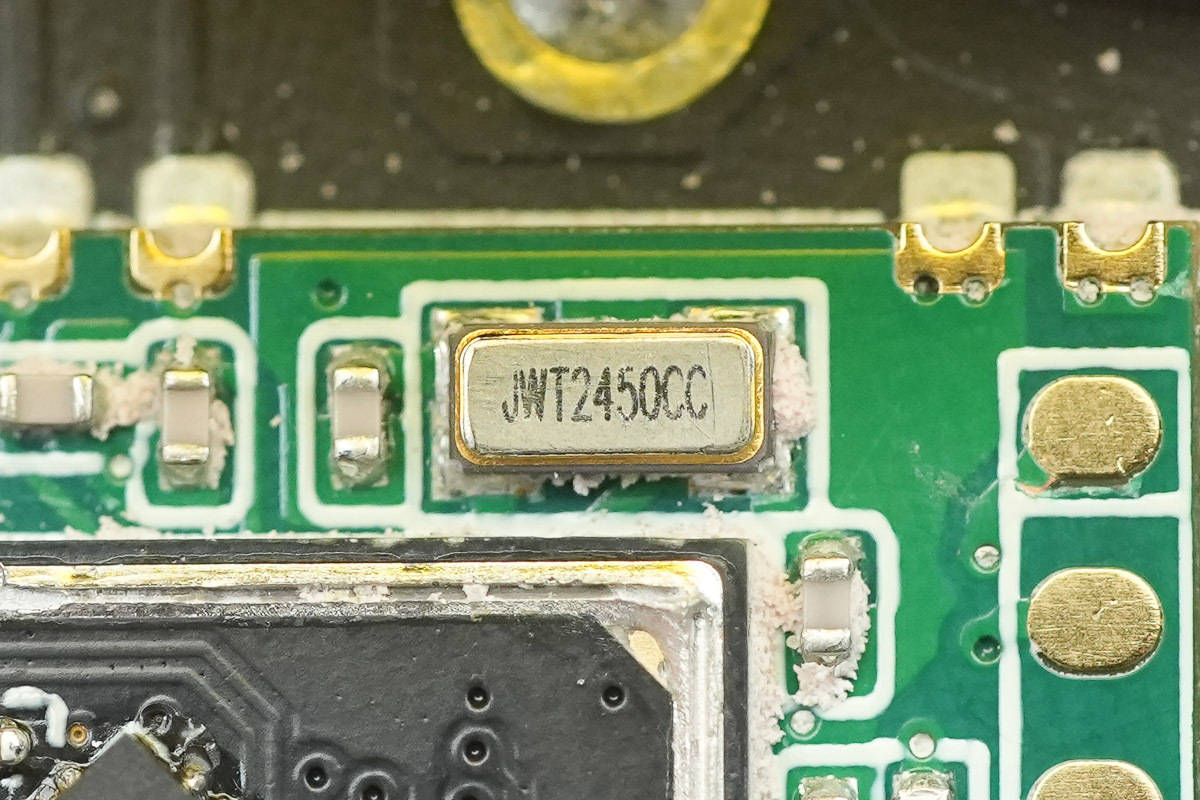

芯片外置40.0MHz貼片晶振特寫APP。
32.768kHz貼片晶振特寫APP。

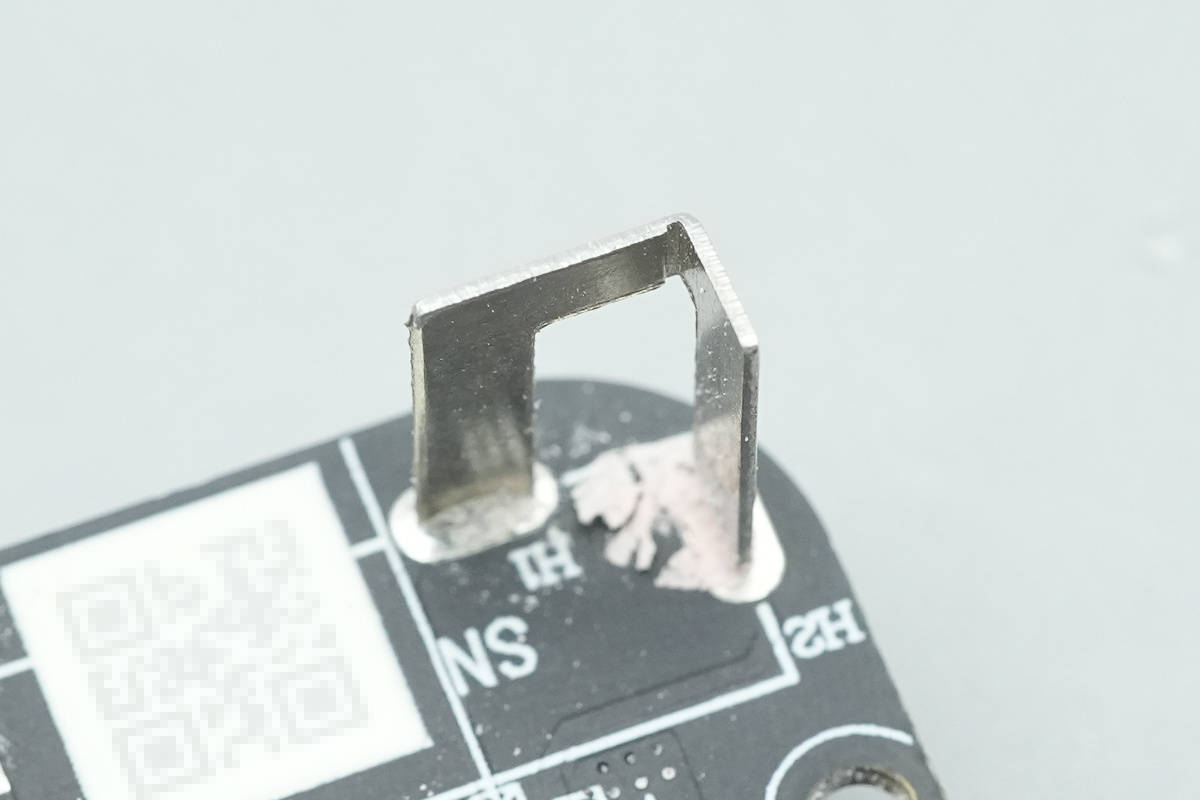

無線天線特寫APP。
重置按鍵貼片焊接APP。
同步降壓控制器采用南芯科技SC8813，芯片集成I2C接口，可以配置工作模式和運行參數APP。SC8813支持非常寬的輸入和輸出電壓范圍，適用于1-4芯鋰離子電池的應用。
在充電模式下，只要輸入電壓高于電池電壓，它就降低輸入電壓，有效地為電池充電APP。SC8813支持自動涓流充電、恒流充電和恒壓充電管理功能。在放電模式（反向升壓模式），SC8813能夠有效地輸出高達36V的升壓電壓。

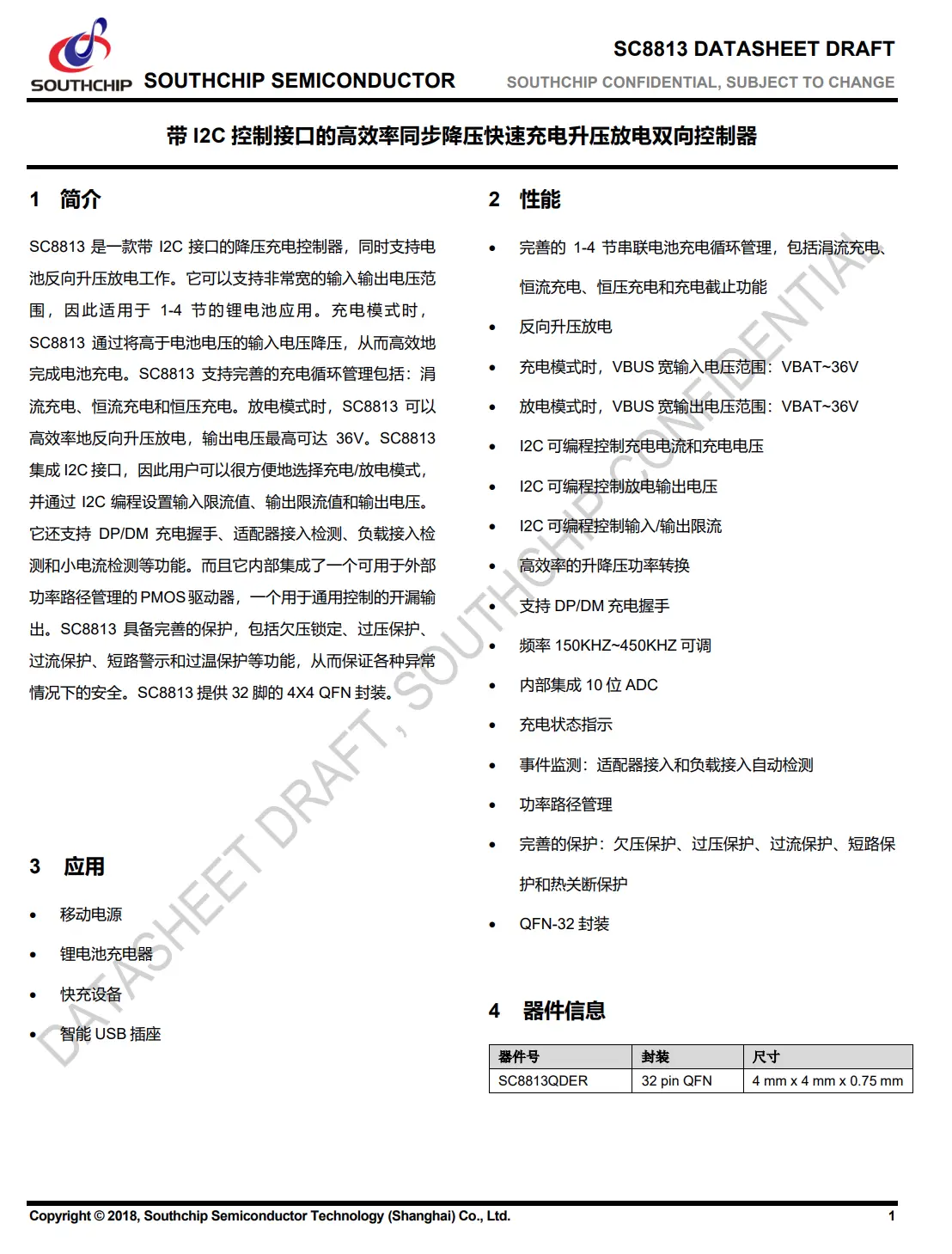

南芯科技 SC8813 資料信息APP。
搭配的兩顆同步降壓開關管來自威兆半導體，型號VSE003N04MSC-G，NMOS管，耐壓40V，導阻2.3mΩ，采用PDFN3333封裝APP。
搭配的降壓電感特寫APP。

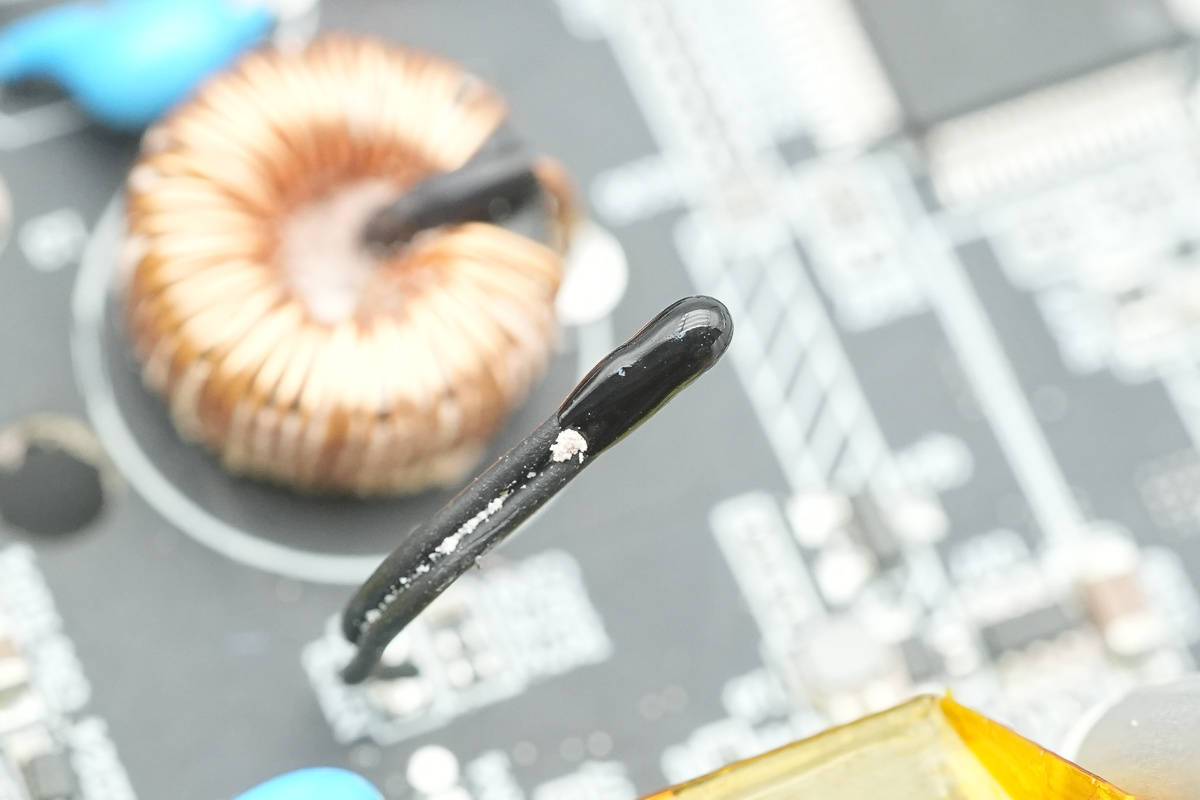

熱敏電阻特寫APP。

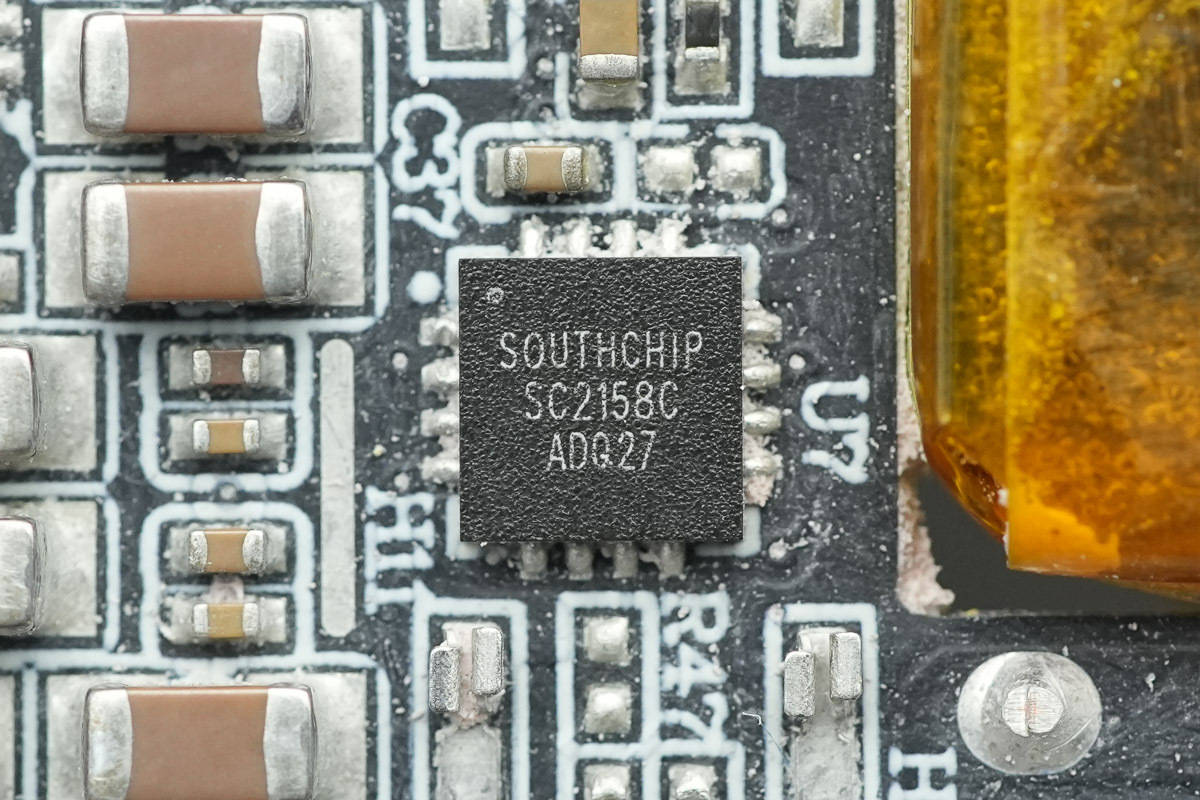

用于PogoPin輸出控制的PD控制器來自南芯科技，型號SC2158C，采用QFN16封裝APP。

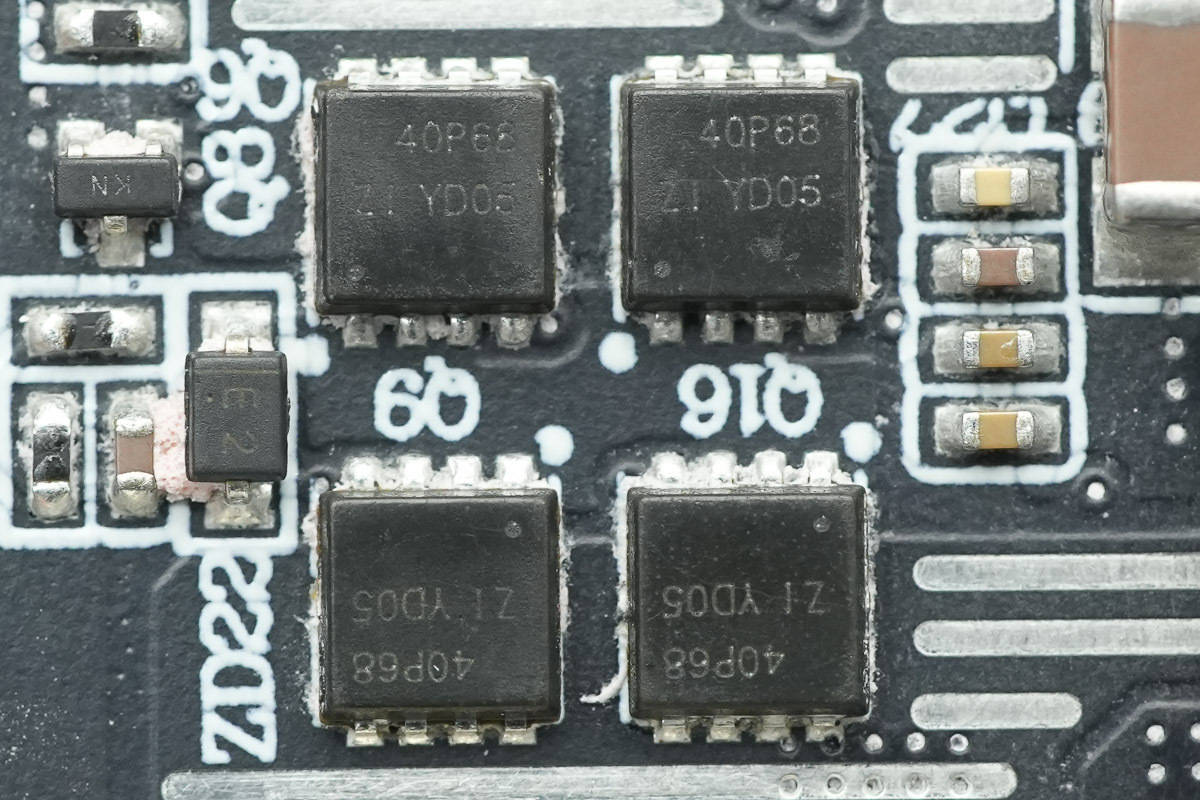

四顆VBUS開關管來自LEADTECK領泰，型號LT40P68FL，這是一顆耐壓-40V，連續漏極電流-48A，導阻10.5mΩ的增強型PMOSAPP。該器件適合背光驅動、電源管理以及DC-DC升降壓電路應用。

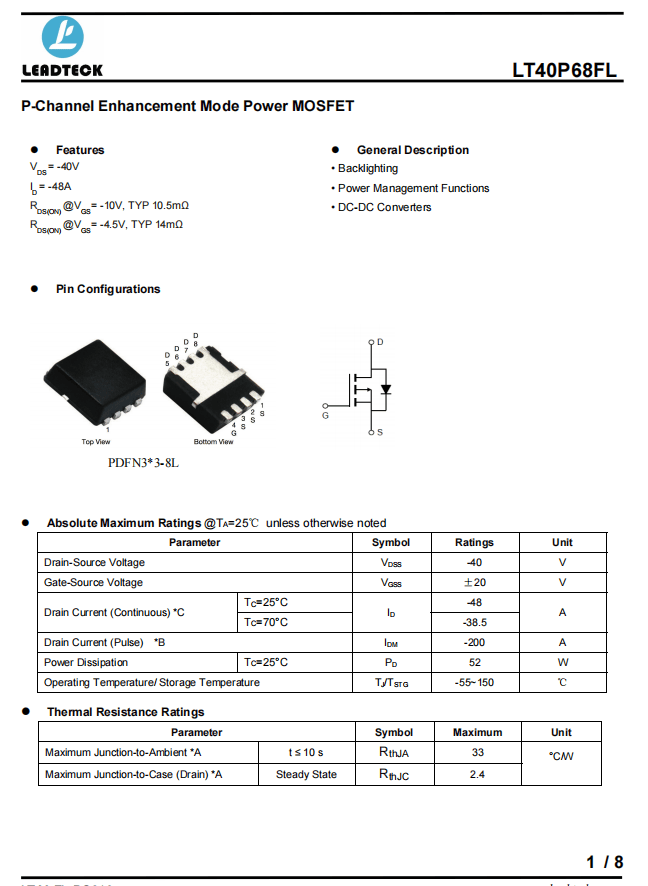

領泰LT40P68FL資料信息APP。

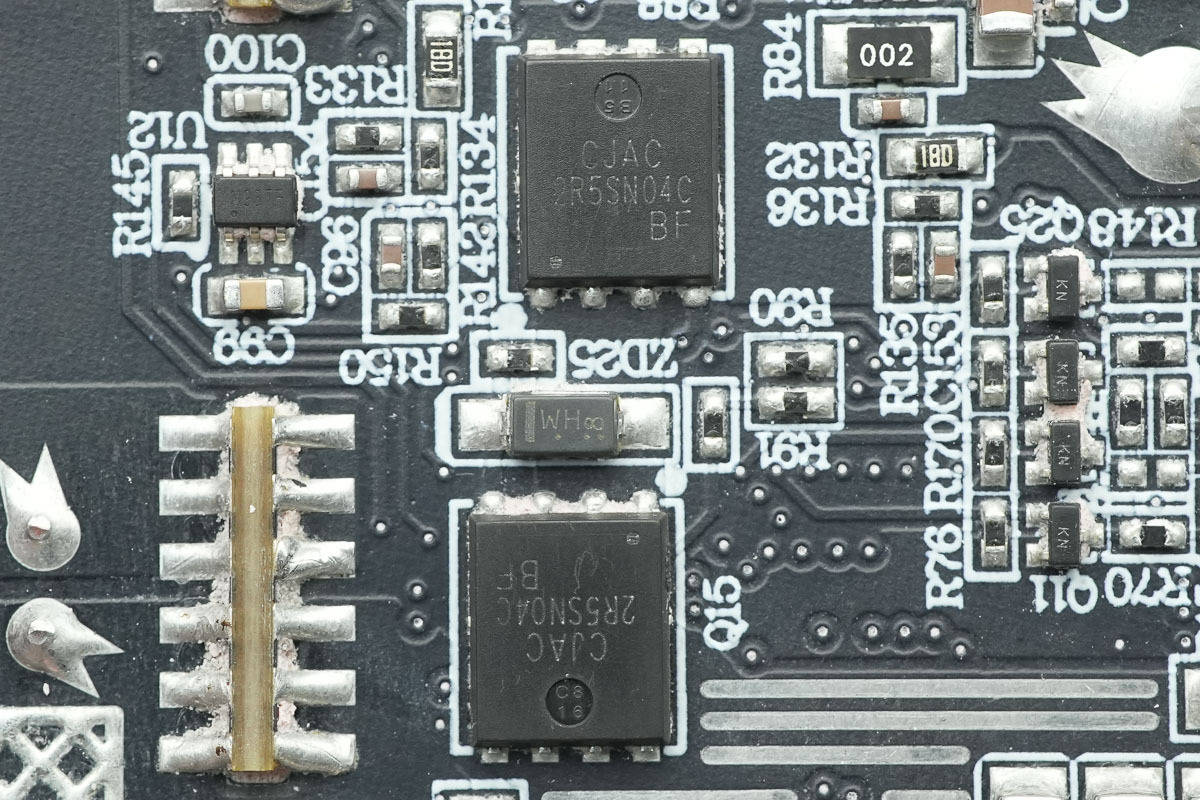

另外兩顆VBUS開關管采用長晶科技CJAC2R5SN04C，NMOS管，耐壓40V，導阻2mΩ，采用PDFNWB5*6-8L封裝APP。

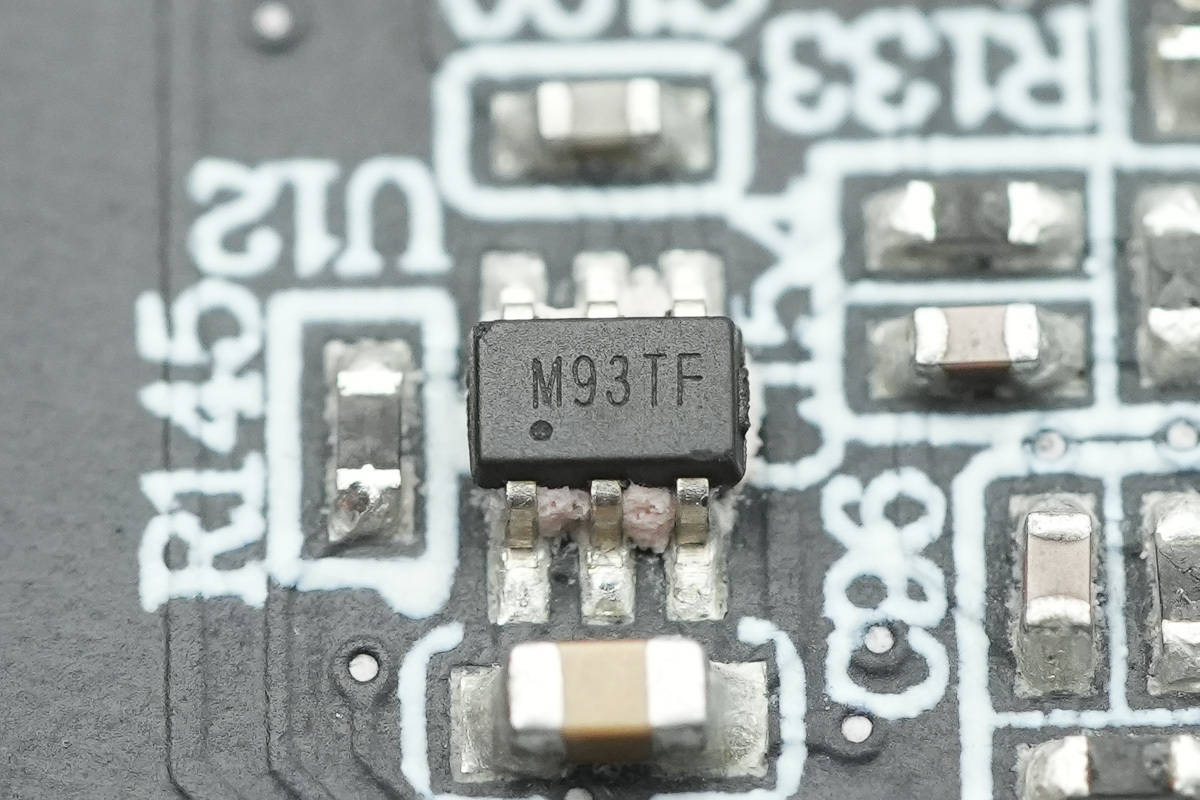

一顆電流檢測芯片來自圣邦，絲印M93，型號SGM8199A2，支持高側和低側應用，支持雙向電流檢測，支持28V供電電壓，采用SC70-6封裝APP。

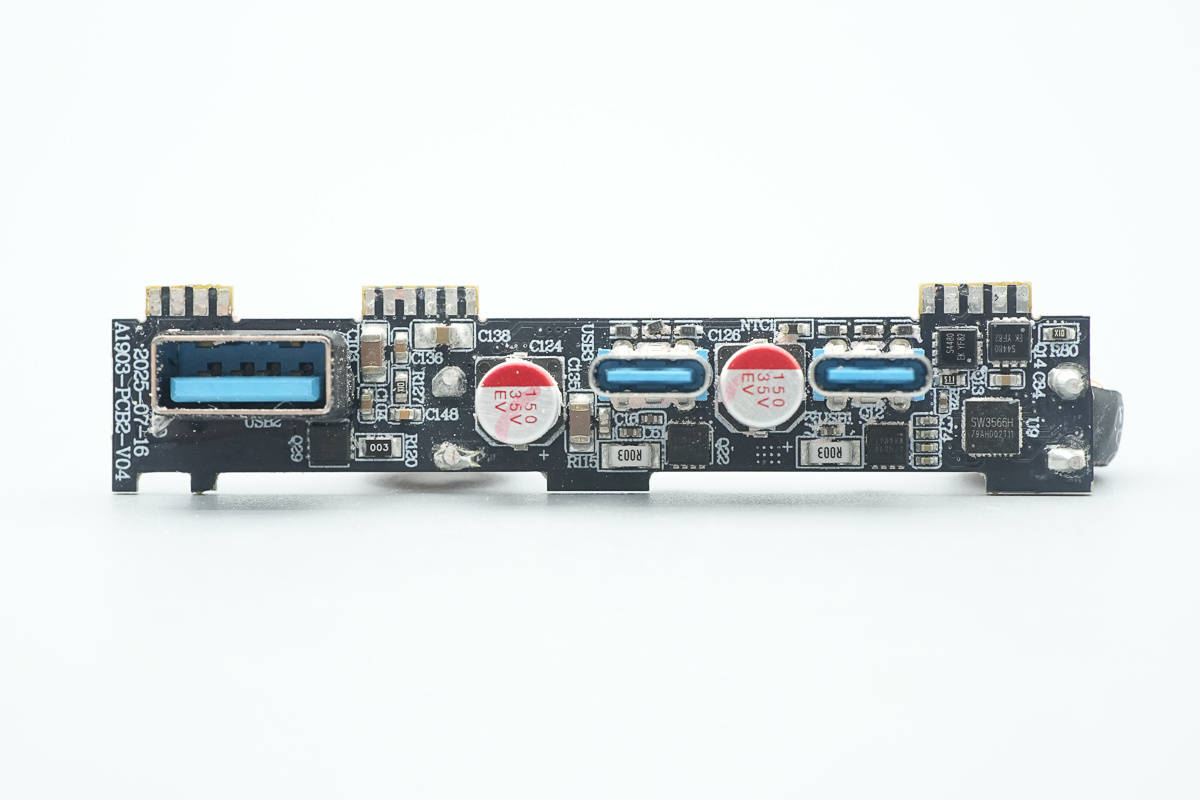

USB接口母座所在小板正面設有降壓協議芯片、同步降壓開關管、濾波固態電容以及輸出VBUS開關管APP。

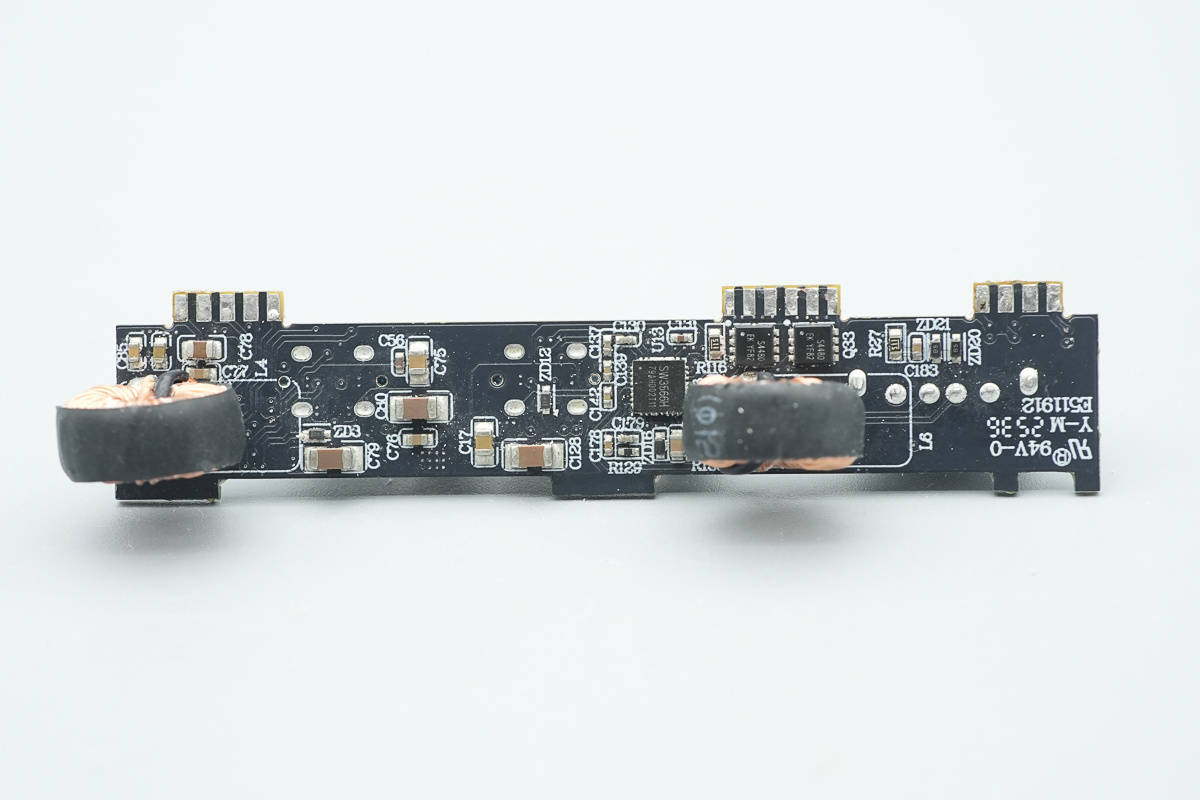

小板背面設有降壓協議芯片、同步降壓開關管以及降壓電感APP。

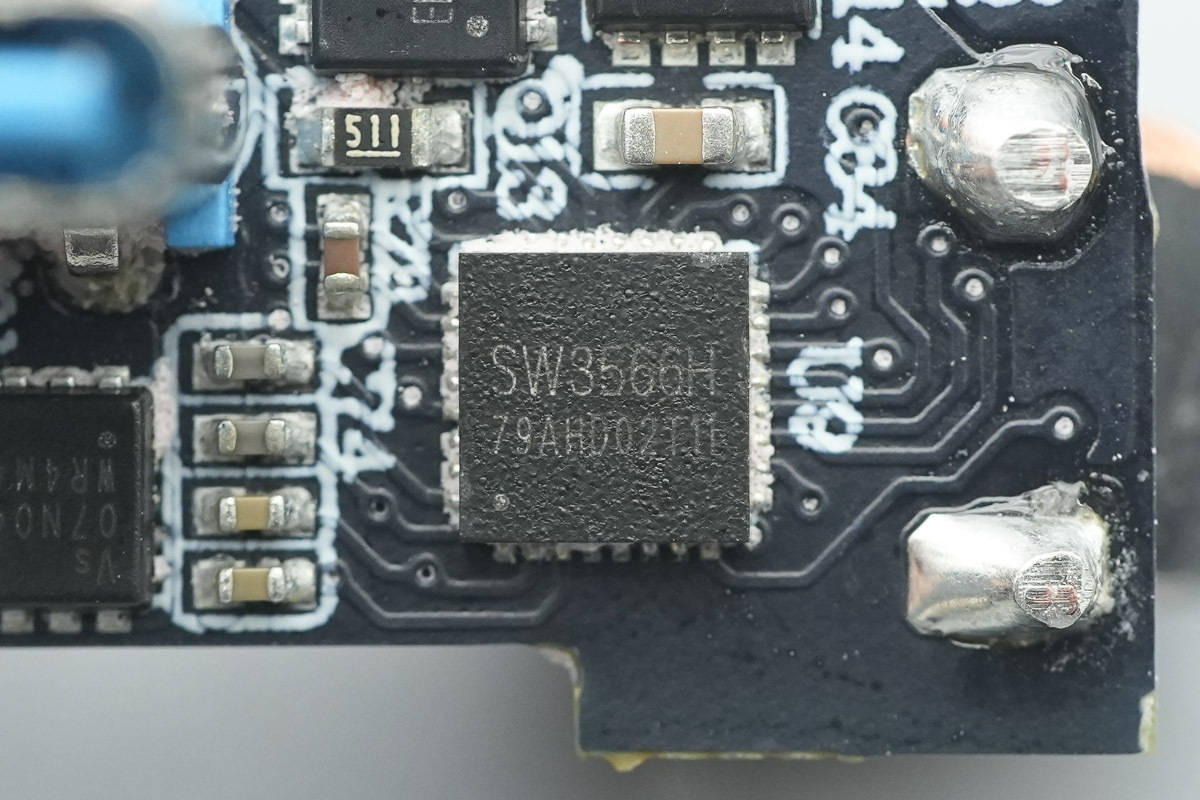

USB-C1口降壓協議芯片使用智融科技SW3566H，這是一款高集成度的多快充協議雙口充電SOC芯片，支持USB-C和USB-A接口充電，并支持雙口獨立限流APP。芯片內部集成了高效率同步降壓轉換器，支持20V7A和28V5A輸出，支持PD3.1/QC/SCP/UFCS等快充協議，支持快充協議定制，最大支持140W輸出功率。
SW3566H集成了CC/CV模式，雙口管理邏輯和母線電壓檢測，搭配對應的降壓開關管和VBUS開關管即可實現雙口降壓輸出APP。芯片內置的降壓轉換器工作頻率為180KHz，支持PWM和PFM工作模式。輸出電流，線損補償?shù)缺Ｗo閾值均可通過I2C接口進行設定，內置的ADC可實現輸入輸出電壓，輸出電流，芯片溫度等9個通道的數據采樣，支持外接MCU進行參數顯示。
SW3566H支持36V輸入電壓，最高輸出電流7A，芯片內置軟啟動，輸入過壓/欠壓保護，輸出過壓/欠壓保護，輸出過流/短路保護，DP/DM/CC過壓保護，芯片過熱保護和外接NTC熱敏電阻保護，以及限功率保護APP。芯片采用QFN4*4-32封裝。

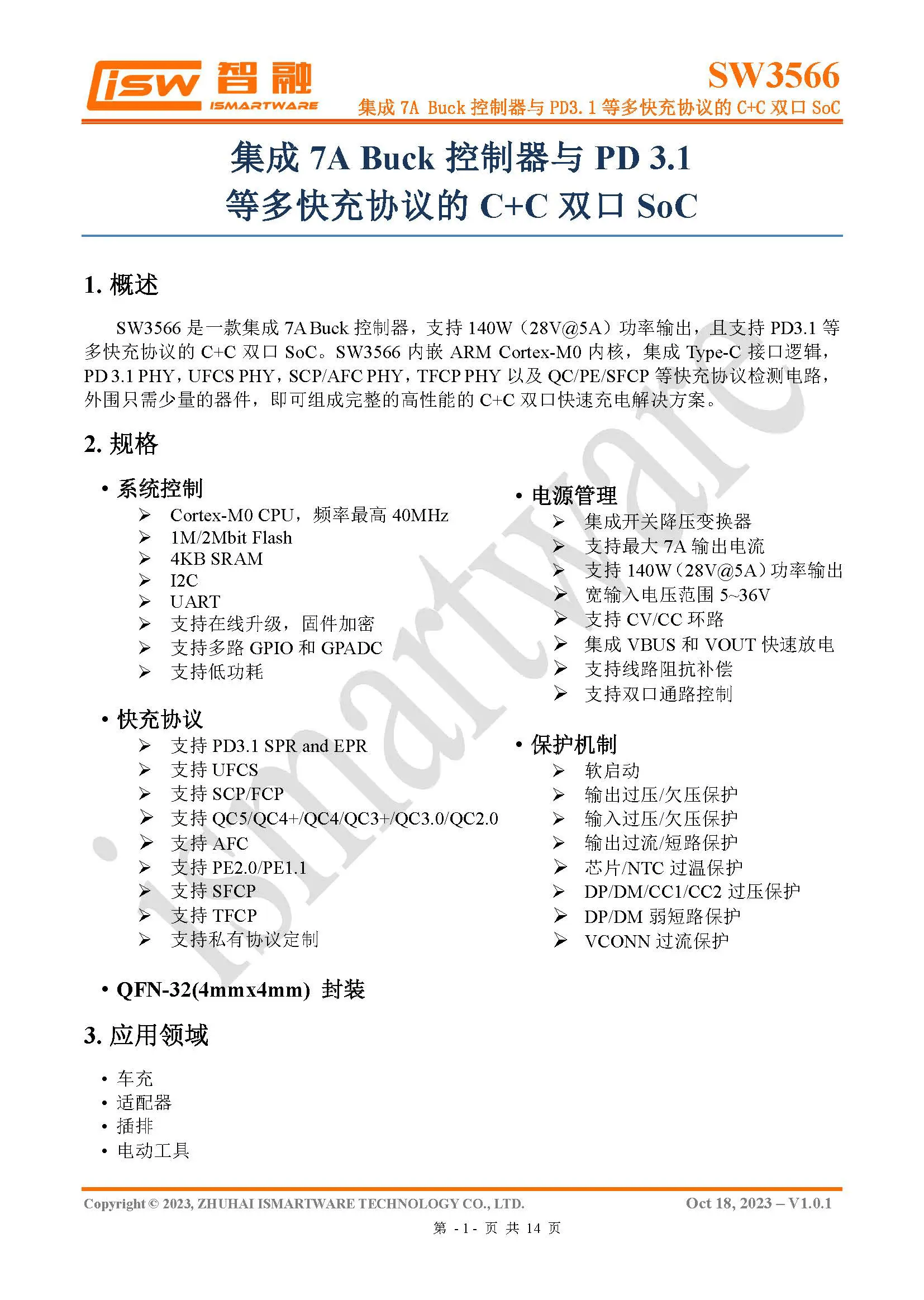

智融科技 SW3566 資料信息APP。
充電頭網拆解了解到，智融SW3566H此前還被安克65W 2C1A氮化鎵充電器、公牛240W 3C1A氮化鎵桌面充電器、綠聯300W 4C1A五口PD氮化鎵快充充電器、TOMAX拓瑪140W 3C1A氮化鎵充電器、古石188W多口桌面充電器、拆解報告：TOMAX拓瑪140W 3C1A氮化鎵充電器等產品采用，芯片性能質量獲客戶一致認可APP。

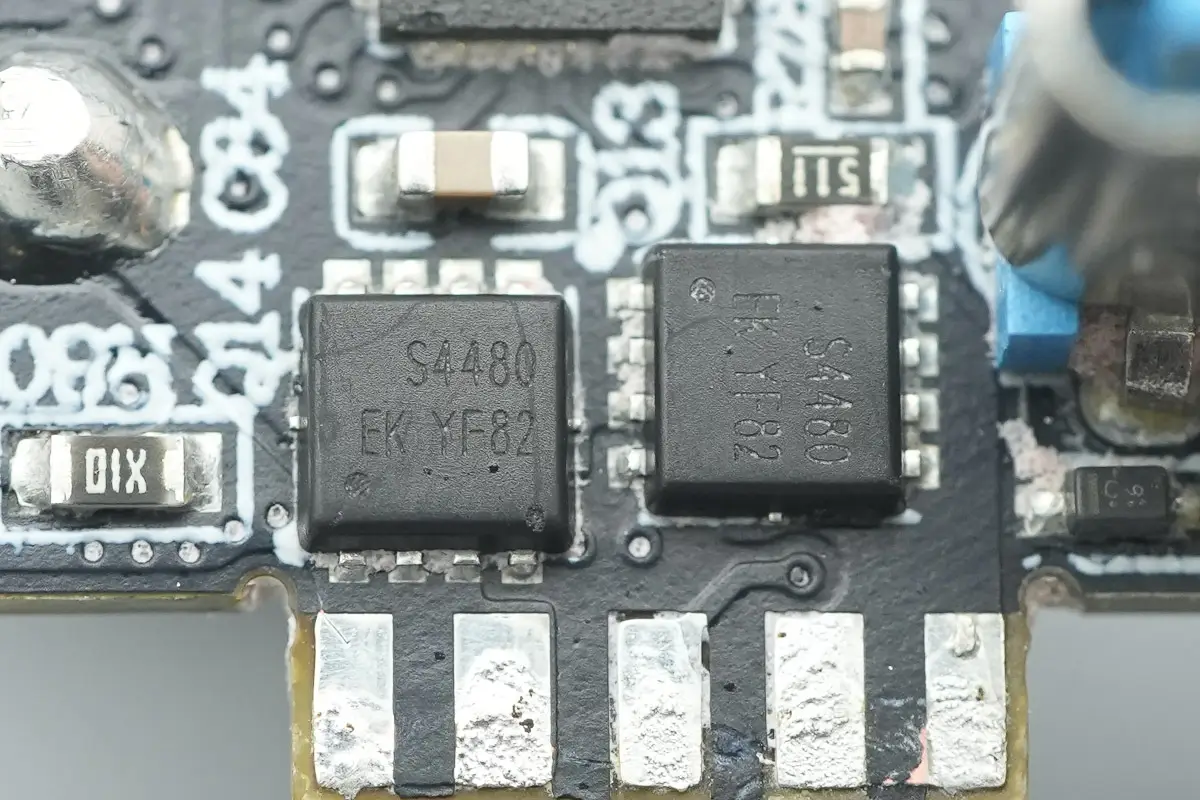

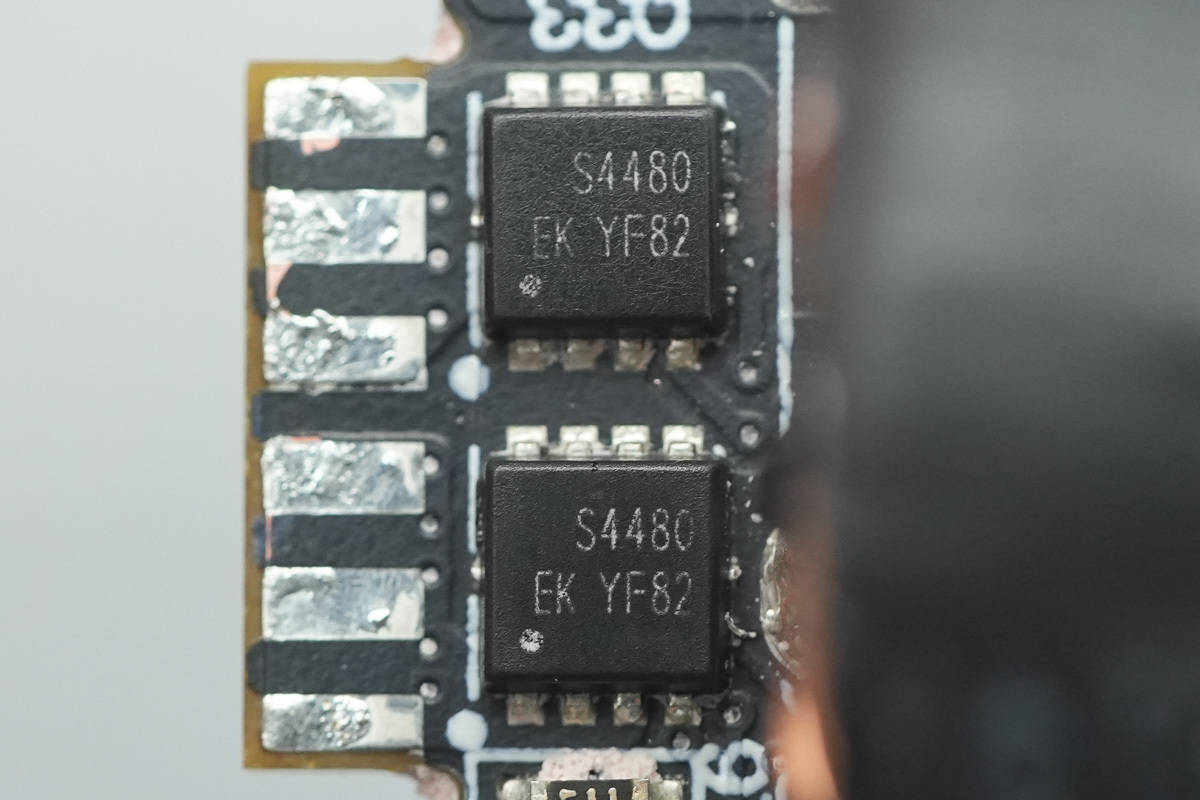

搭配的兩顆同步降壓開關管來自LEADTECK領泰，絲印S4480，實際型號為LTS4480FLA，NMOS管，耐壓40V，導阻5.6mΩ，采用PDFN3*3-8L封裝APP。

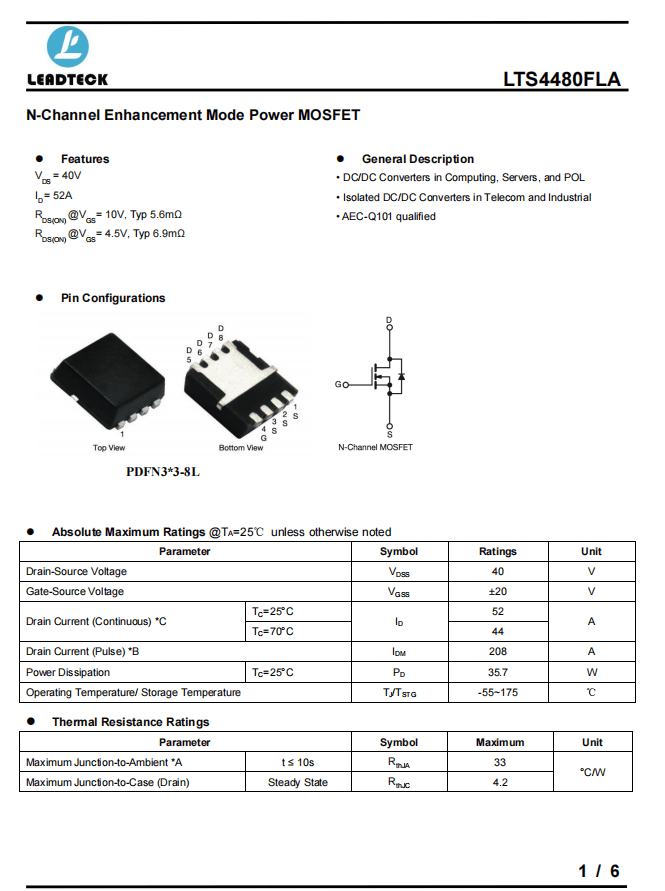

領泰LTS4480FLA資料信息APP。

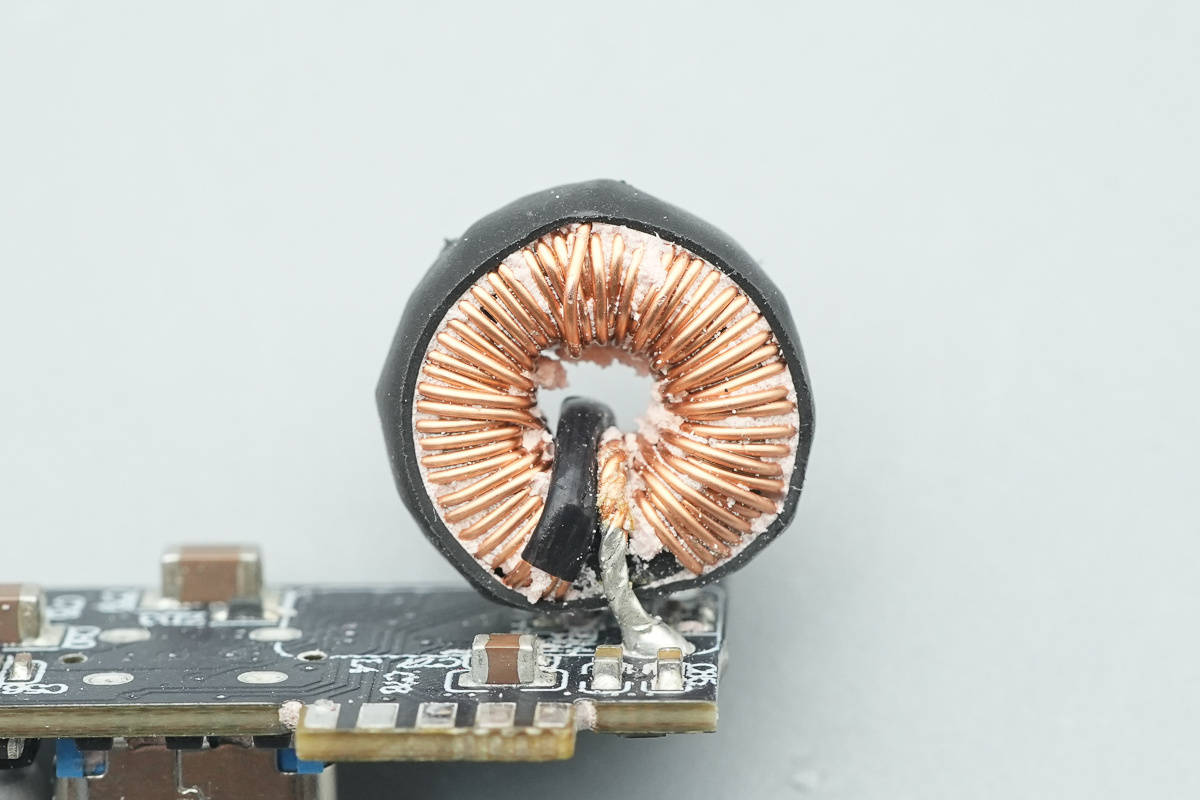

搭配的降壓電感特寫，外套熱縮管絕緣保護APP。
降壓輸出濾波固態電容規格為35V150μFAPP。

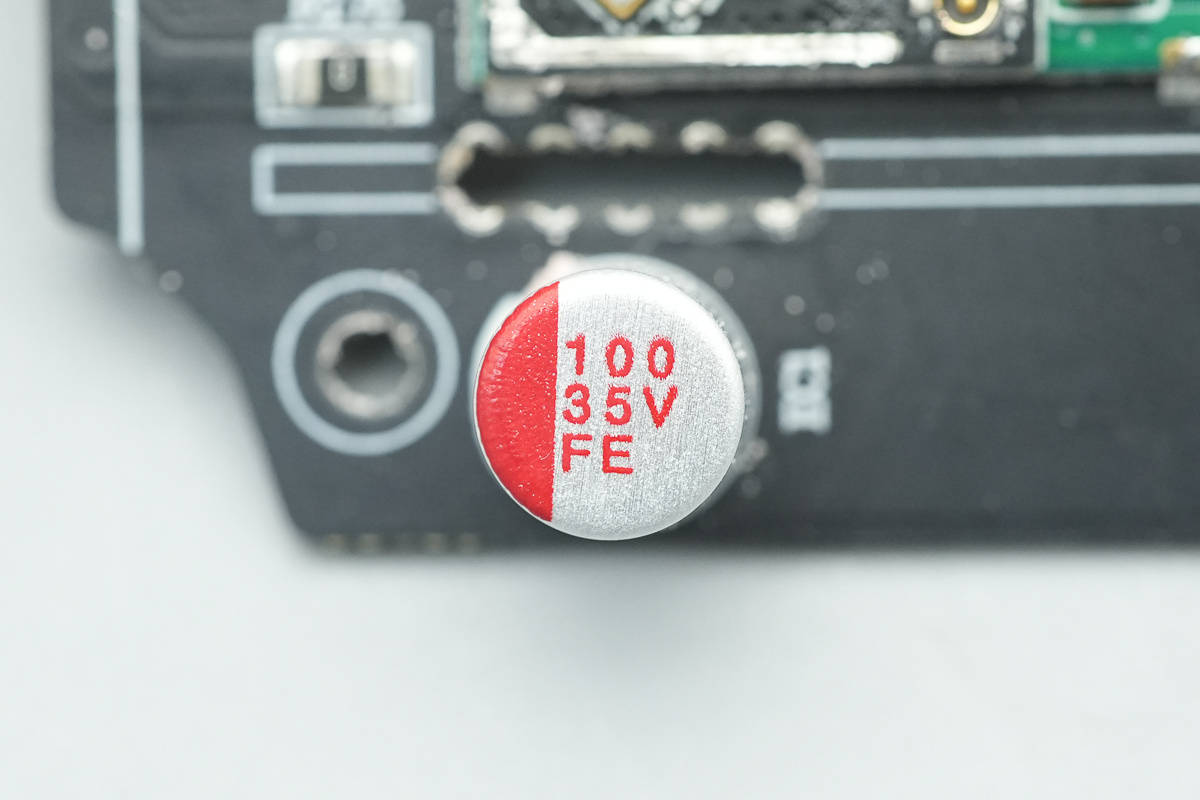

另一顆濾波固態電容規格為35V100μFAPP。

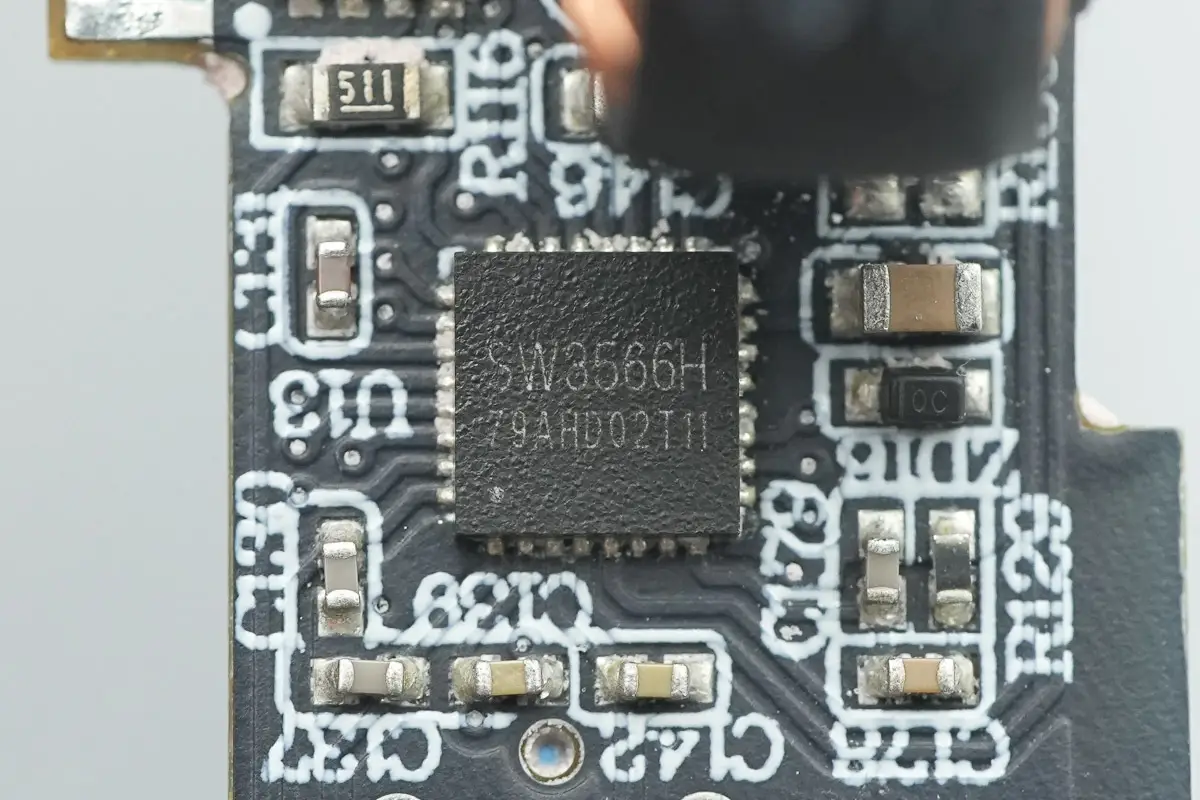

另外USB-C2和USB-A口的降壓協議芯片也是采用智融科技SW3566HAPP。
搭配的同步降壓開關管也是領泰LTS4480FLAAPP。
搭配的降壓電感特寫APP。

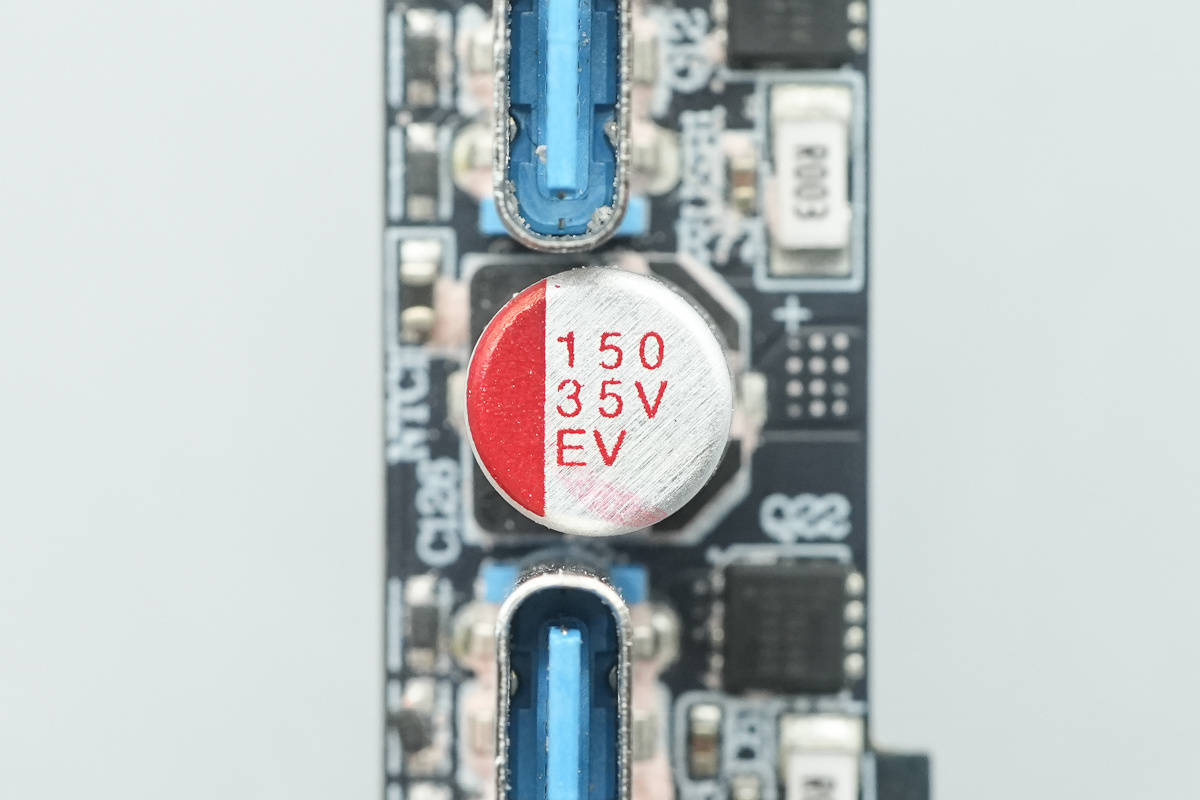

降壓輸出濾波固態電容規格為35V150μFAPP。
另一顆濾波固態電容規格為35V100μFAPP。

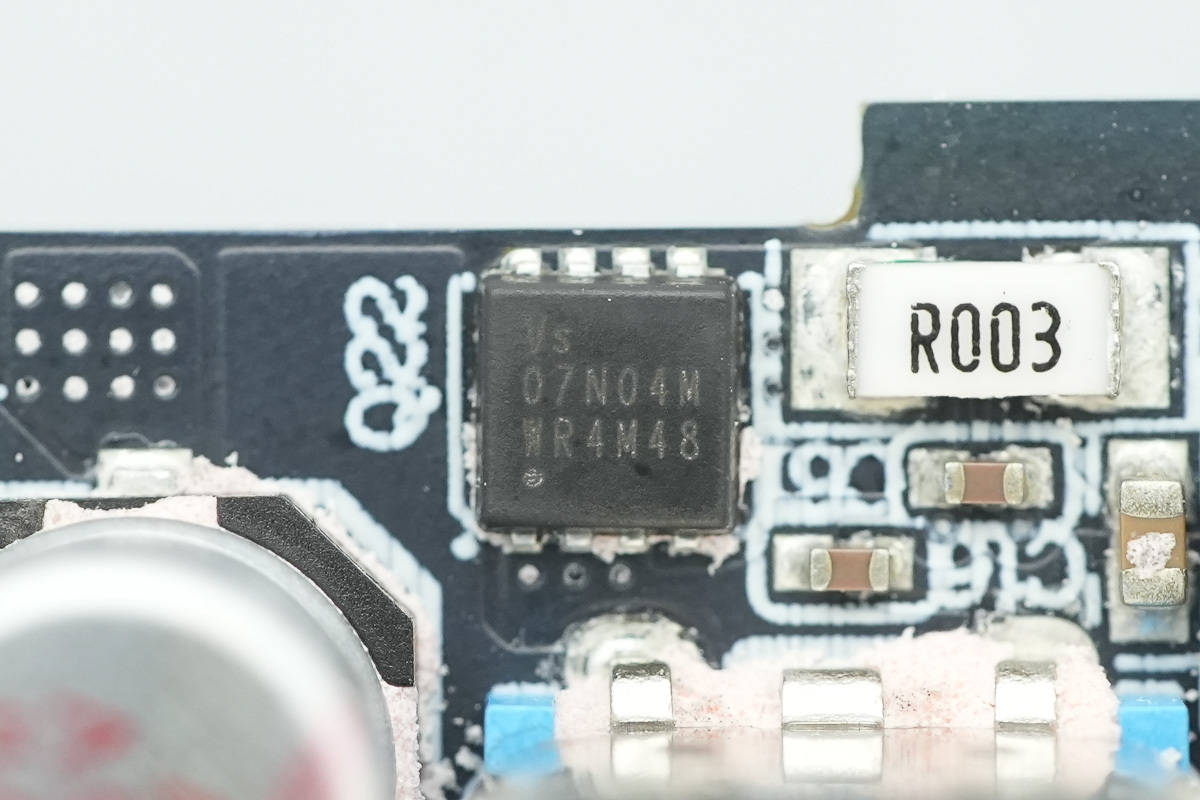

USB-C1口輸出VBUS開關管來自威兆半導體，型號VSE007N04MS-G，NMOS管，耐壓40V，導阻3.2mΩ，采用PDFN3333封裝APP。

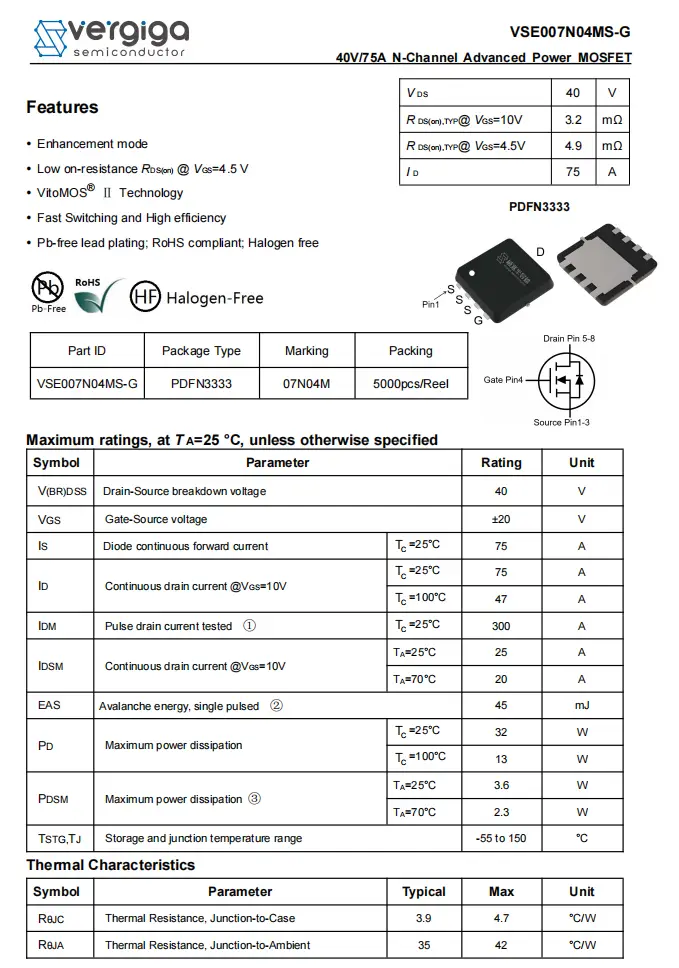

威兆半導體VSE007N04MS-G資料信息APP。
USB-C2口輸出VBUS開關管也是采用威兆半導體VSE007N04MS-GAPP。

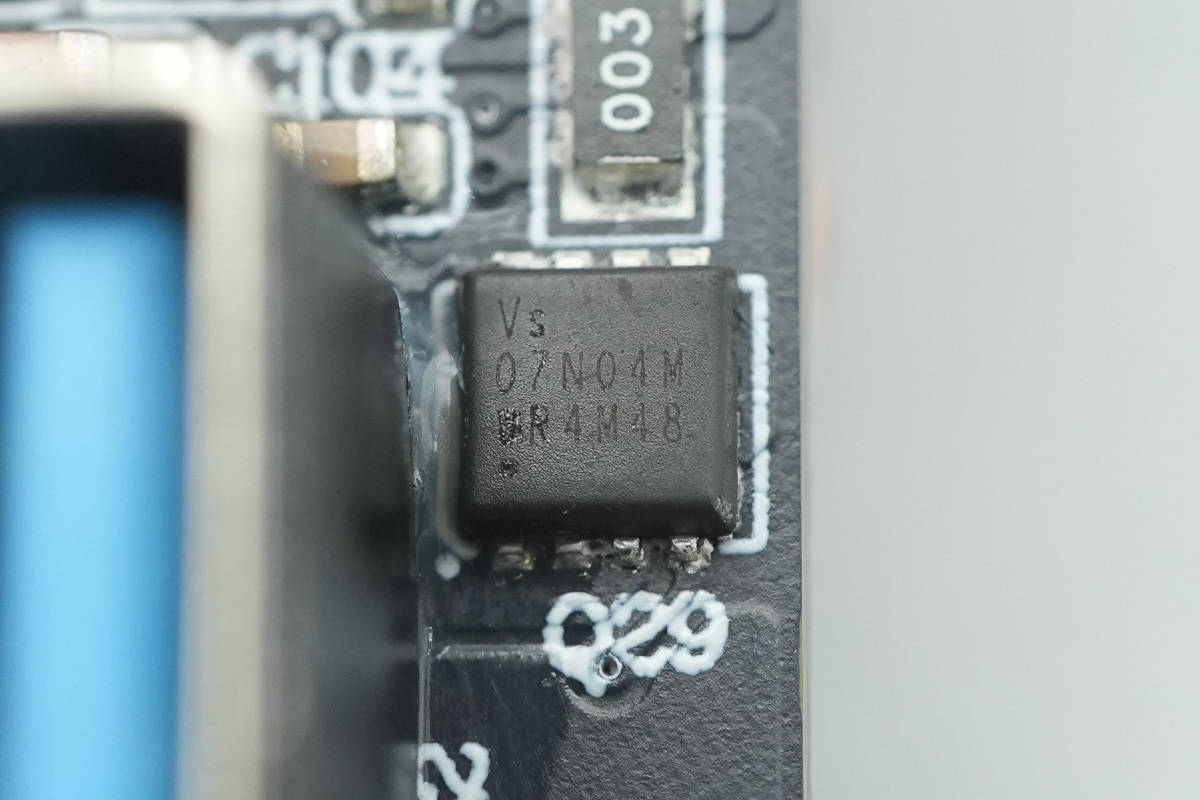

USB-A口輸出VBUS開關管也是采用威兆半導體VSE007N04MS-GAPP。
USB-C口旁設有熱敏電阻進行溫度監控APP。

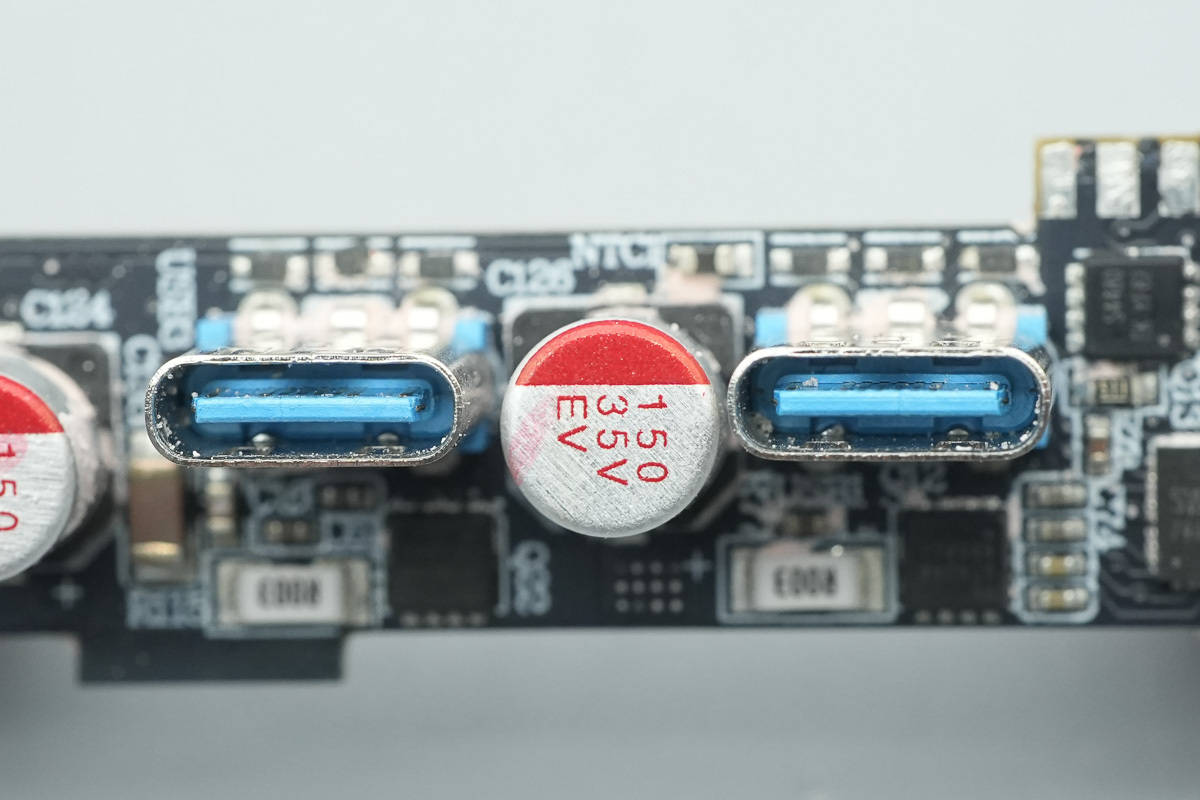

兩個USB-C接口母座特寫APP。

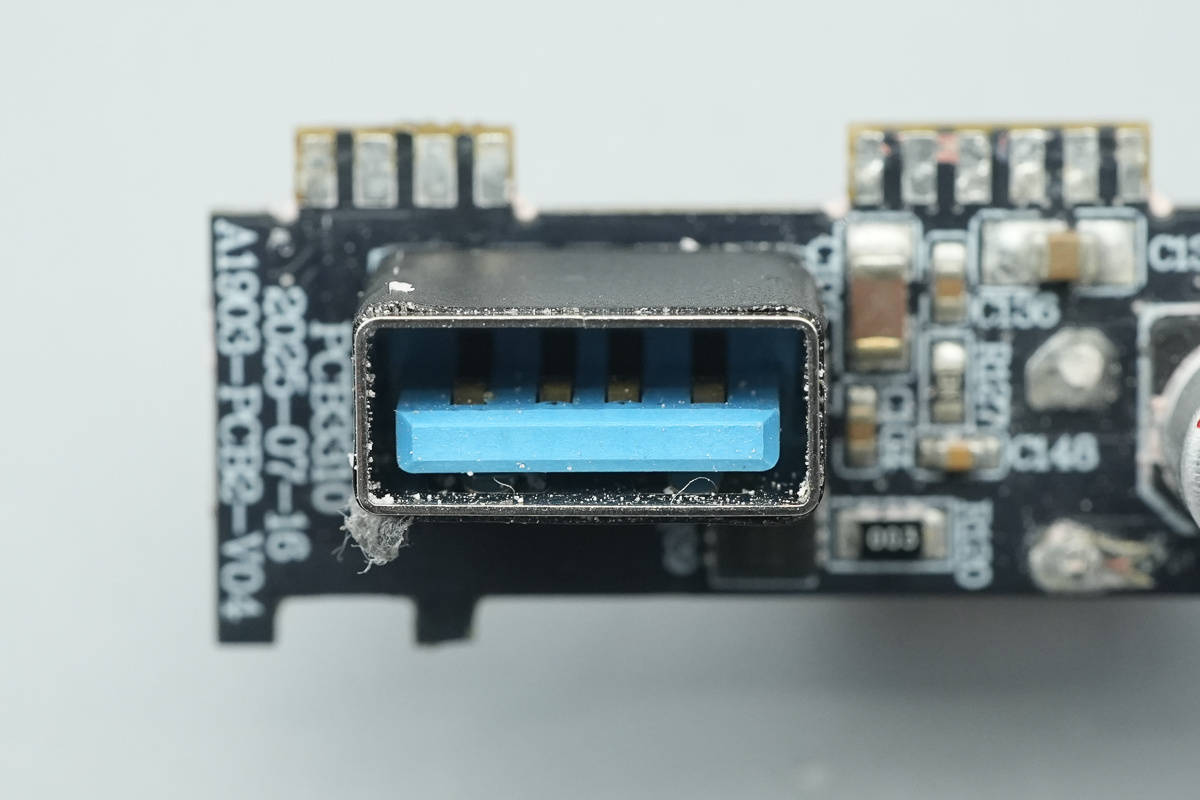

USB-A接口母座特寫，外殼做了絕緣處理APP。

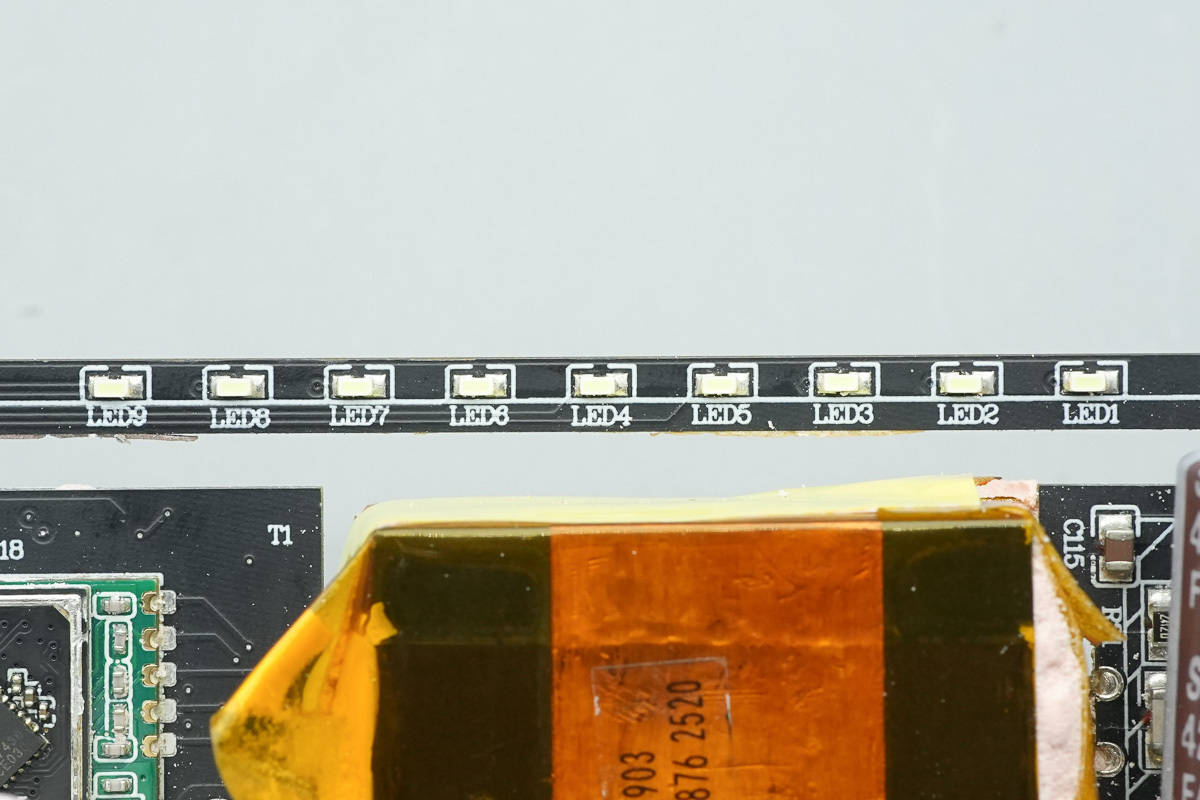

LED指示燈特寫APP。

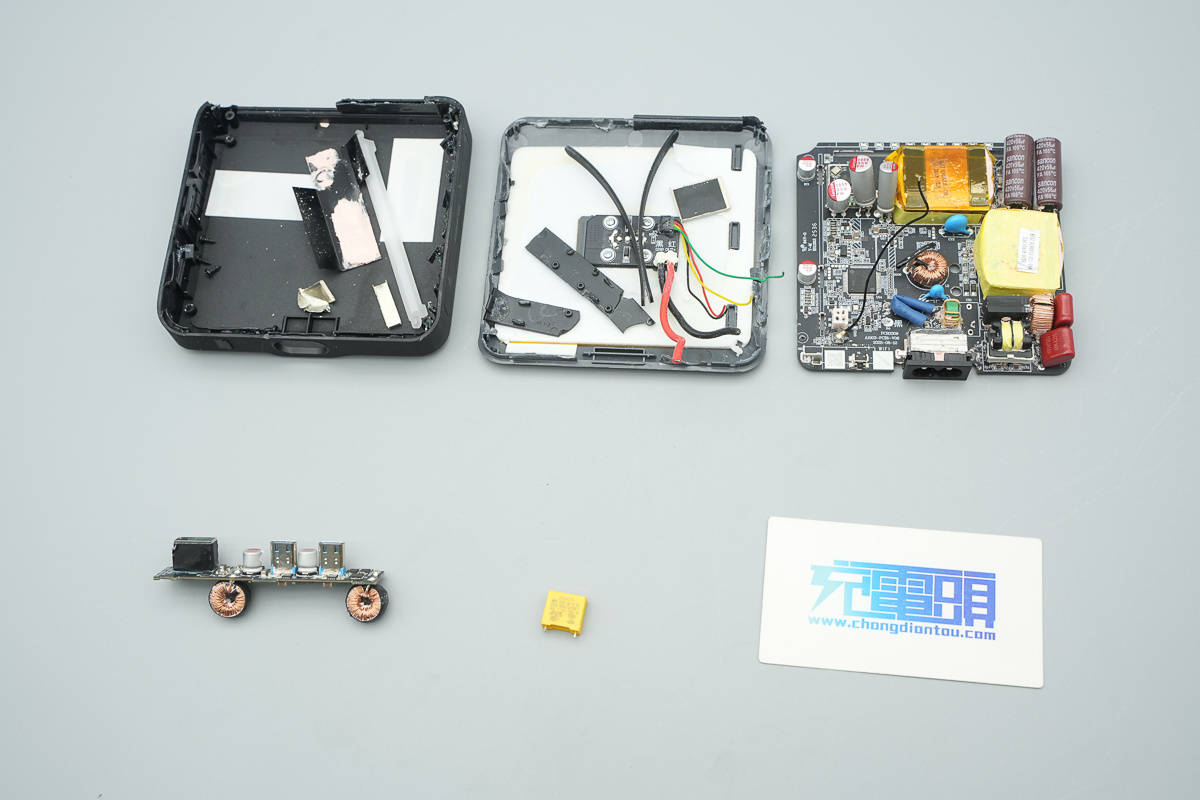

全部拆解一覽，來張全家福APP。
充電頭網拆解總結

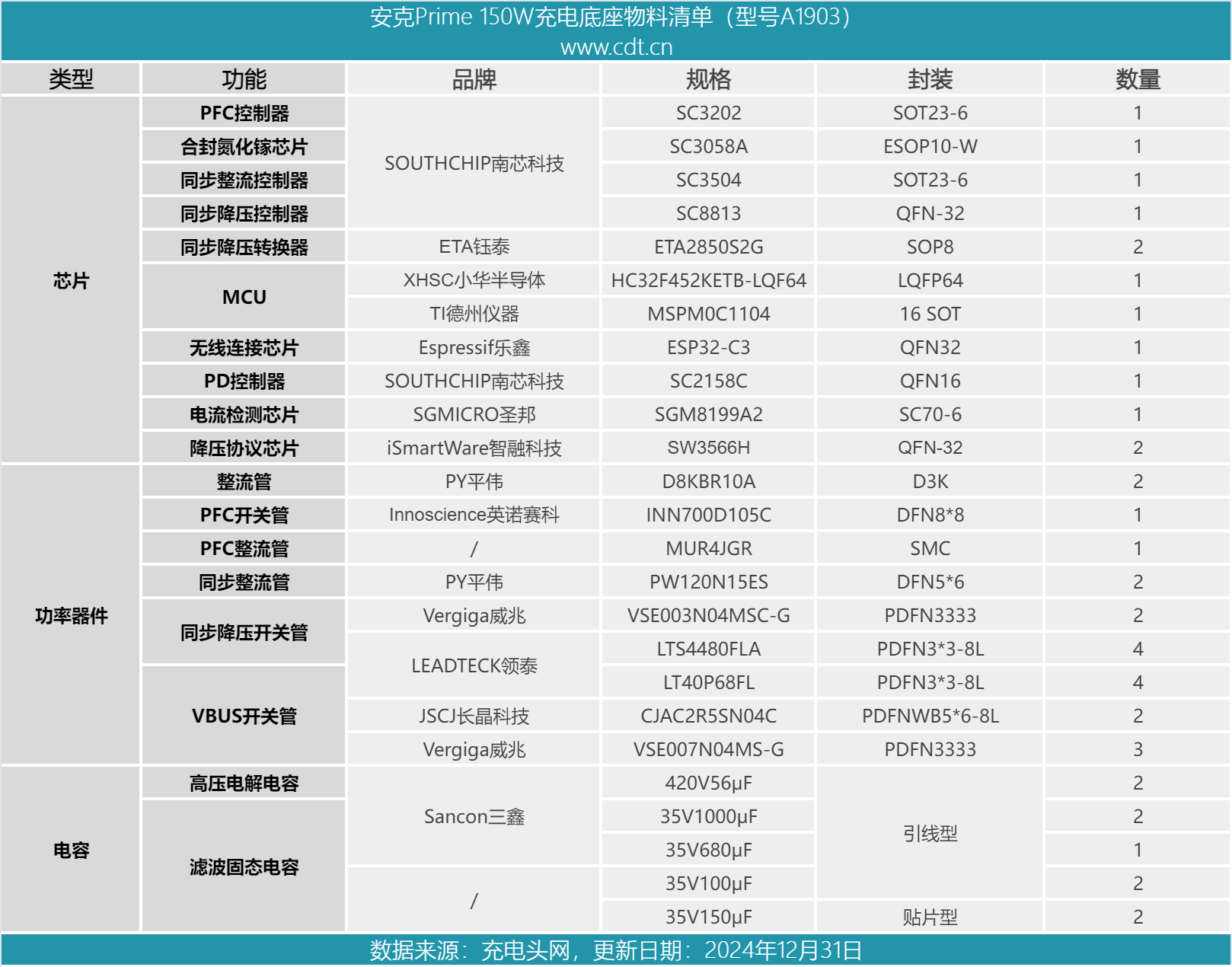

最后附上安克Prime 150W充電底座的核心器件清單，方便大家查閱APP。
安克Prime 150W充電底座機身造型扁平，設計風格簡約APP。機身本體配備2C1A接口，分別支持140W、100W以及22.5W輸出，并兼容UFCS、QC3.0、FCP、SCP、AFC、PD3.1、PPS等快充協議，可很好適配蘋果、三星、小米、華為等市面主流品牌的筆電、手機等設備。
產品的核心優勢在于其強大的可拓展性和APP一鍵設置管理功能，頂部Pogo Pin彈簧頂針陣列磁吸設計，如意棒充電寶等設備對齊放置方便，并且支持邊充邊放，相當于“增加”了充電底座的接口，可滿足更多桌面設備同時補電需求APP。通過手機APP，還能對設備進行靈活自定義，查看充電數據、曲線以及溫升情況等，操作方便體驗拉滿。
充電頭網通過拆解了解到，產品基于南芯科技SC3202+SC3058A+SC3504全套電源方案進行設計，PogoPin輸出也是采用南芯科技SC8813降壓方案搭配SC2158C PD控制器控制輸出APP。三個USB接口采用智融科技兩顆SW3566H進行二次降壓和協議識別控制輸出。此外采用小華半導體主控MCU，樂鑫無線通信模組等。整個模塊采用導熱膠灌封，設有石墨散熱貼紙輔助散熱，做工用料可靠。
